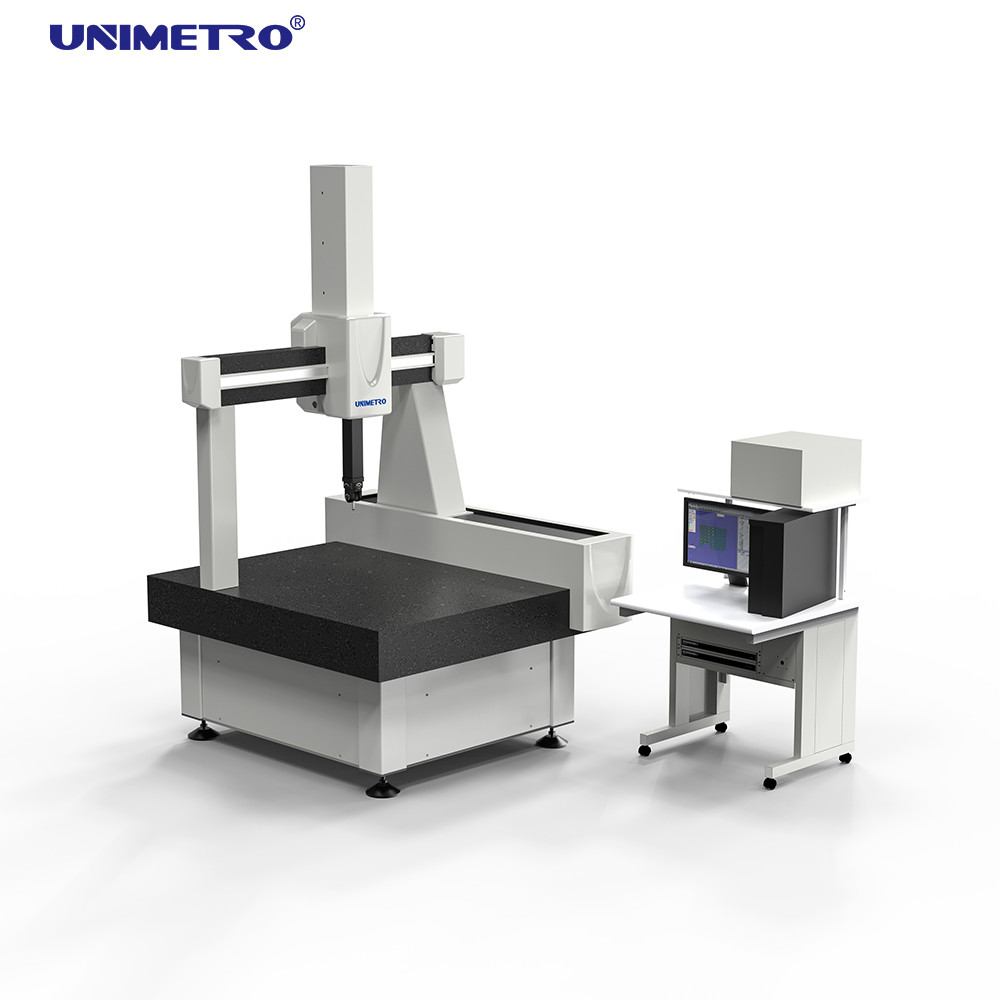

Çifte pasif titreşim amortizasyonu ve kapalı kılavuzlar ile yarı otomatik yüksek hassasiyetli 3D koordinat ölçüm makinesi

• Patentli çift pasif titreşim sönümleme: Entegre titreşim sönümleme sistemi, özel temel gereksinimleri olmadan üretime yakın yerleşime olanak tanır.
• Yüksek kaliteli granit çalışma tablası: "Mount TAI" dan hassas doğal granit, üstün titreşim sönümleme ve stabilite sağlar.
• Tüm eksenlerde kapalı kılavuzlar: Korunan kılavuz yolları, kir ve termal etkilerden kaynaklanan hasarı önler, tozlu ortamlar için uygundur.
• Sürtünme "otomatik düzeltme" şanzımanı: Sabit + mikro süspansiyon yapısına sahip patentli şanzıman sistemi, kılavuz yollarıyla paralel şanzıman sağlar.
• İthal ana parçalar: Servo motorlar, şanzıman sistemleri ve pnömatik sistemler dahil olmak üzere tanınmış markalardan premium bileşenler.
• RENISHAW optik cetvel: Üstün ölçüm hassasiyeti için 0.5 µm çözünürlüklü yüksek hassasiyetli optik cetvel.
• Hava yatağı çevreleyen kılavuz yolu: Olağanüstü stabilite için çoklu hava basıncı regülatörlü 4 taraflı çevrili yapı.
• Küçük delik teknolojisi: Gelişmiş hava tüketim teknolojisi (150NL/Dak), termal stabiliteyi ve uzun süreli hassasiyeti artırır.

Rational-DMIS, hem yeni başlayanlar hem de uzman kullanıcılar için gelişmiş yeteneklere sahip, tam yerel DMIS çekirdeği (ISO 22093:2003 standardı) içeren kapsamlı bir 3D ölçüm yazılım paketidir.

• Gerçek zamanlı çarpışma uyarısı ile çevrimiçi ve çevrimdışı programlama
• 3.0, 4.0 ve 5.0 sürümlerini destekleyen tam DMIS çekirdeği
• CATIA, Pro/E, UG, Parasolid, STEP ve IGES dahil olmak üzere birden çok CAD arayüz formatı
• Büyük ölçekli CAD dosyalarını işlemek için ACIS grafik motoru
• PTB sertifikalı algoritmalar (Seviye 1)
• 0.002mm aralıklı yüksek hızlı nokta-nokta tarama
• Saniyede 20.000 nokta hızında lazer tarama verisi işleme
• Prob kalibrasyonu için yerleşik Renishaw ürün veri modelleri

• Özelleştirilebilir düzene sahip Windows tabanlı grafik arayüz
• Tam 2D ve 3D geometrik eleman ölçümü
• Tüm geometrik özellikler için ISO standardı tolerans değerlendirmesi
• Gelişmiş geometrik ilişki hesaplamaları ve koordinat dönüşümleri
• Otomatik özellik tanıma ve ölçüm programı oluşturma
• Birden çok koordinat sistemi kurma yöntemi
• Program yeniden kullanımı için şablon işlevselliği
• PDF, Excel, HTML ve diğer formatlarda kapsamlı raporlama

CE ve UL sertifikalı, küresel uyumluluk için entegre servo raf, kontrolör platformu ve CPU içeren RENISHAW UCC Kontrolörü.

• Gerçek zamanlı kontrol için tek CPU 32-bit işlemci
• 19" raf tasarımı, ağırlık: 19kg
• 220V, 50/60Hz tek fazlı güç, 1300W bağlı yük
• EN50082 ve EN50081 yönetmeliklerine uygundur
• Çalışma sıcaklığı: 10℃ ila 45℃
• Bağıl nem: %10 ila %95 yoğuşmasız
• 1µm çözünürlükte maksimum konumlandırma hızı
• Gelişmiş ileriye dönük bakış ve S-profil ivmesi
• 10MHz'e kadar sayaç frekansı

Joystick MCUlite: 10 kontrol tuşu ve hız kontrol sistemine sahip kapsamlı KKM işletim ünitesi.

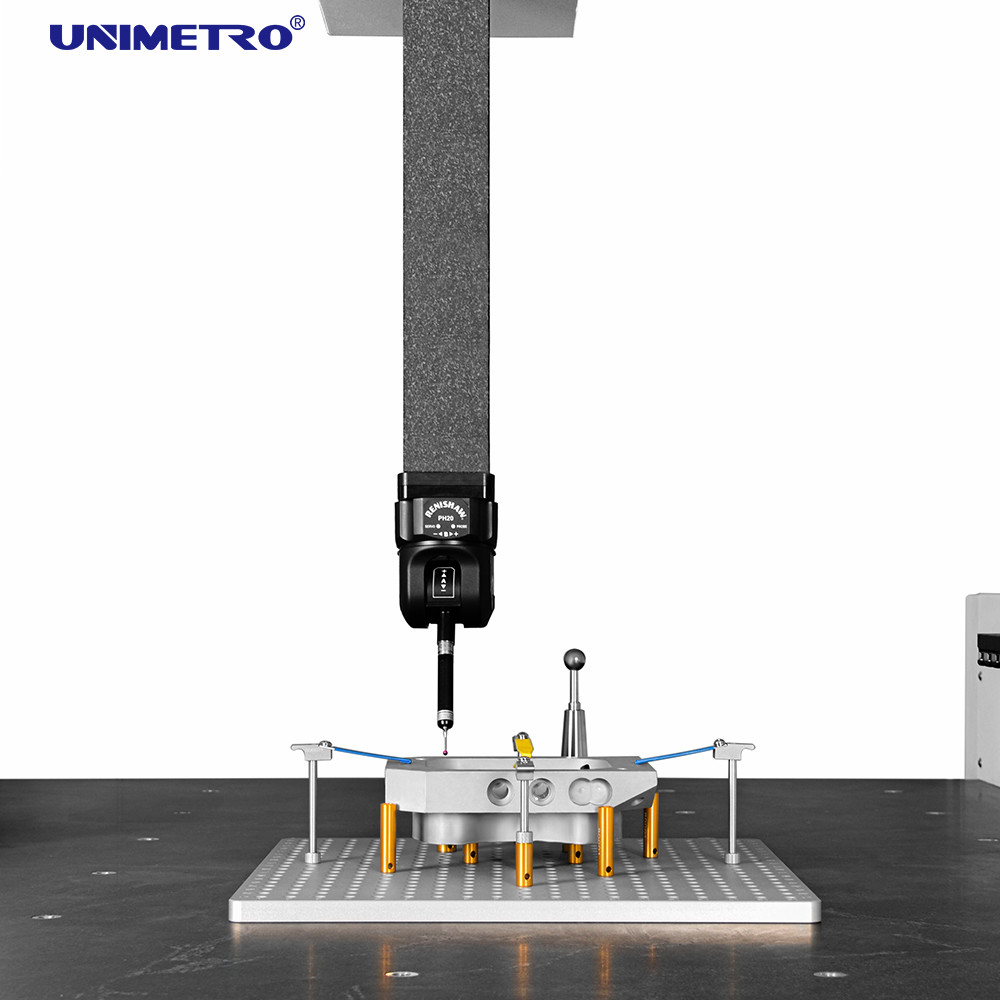

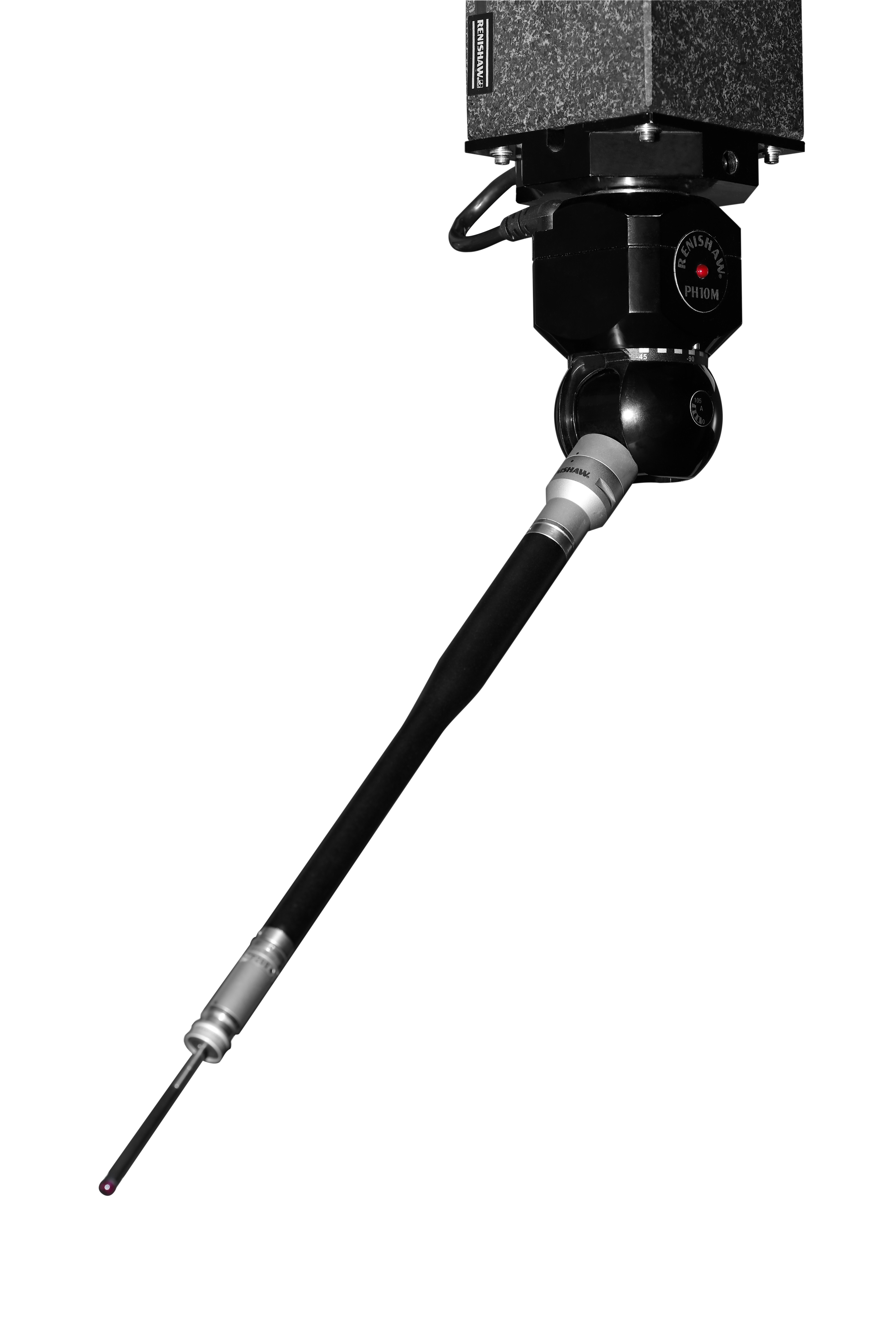

Prob Sistemi: Prob kafaları, problar ve stilüsleri içeren komple ölçüm sistemi.

Kalibrasyon Topu: M10 dişli, yuvarlaklık ≤0.3 µm olan Ø20mm küresel referans göstergesi, altı yarı eksenin tamamından erişilebilir.
