Detay Bilgi

Ürün adı:	Görme Ölçüm Makinesi	Z Eksen hareketi:	Motorlu
Z Ekseni hareket kontrolü:	Klavye, Yazılım	odak:	Otomatik
X, y hareketi:	Manuel	Boyut:	600740980mm
Ölçüm Aralığı:	300200200mm	Tekrarlanabilirlik:	2.5um
Ağırlık:	190Kg	Doğrusal Ölçek Çözünürlüğü:	0.5um (seçenek için 0.1um)
ccd kamera:	HD CCD Kamera
Vurgulamak:	VMM Optik Ölçüm Sistemi , Yarı Otomatik VMM Sistemi , Kalıp Endüstrisi VMM Sistemi

Ürün Açıklaması

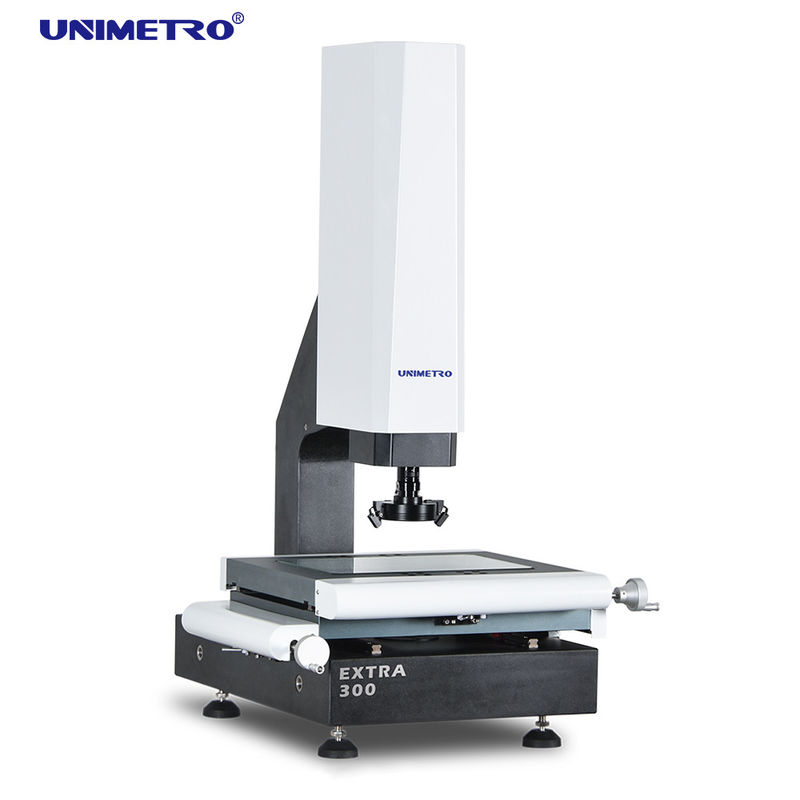

Yarı Otomatik VMM / Optik Ölçüm Sistemi Kalite Kontrol İçin

Sistem Açıklaması

1) VMM Makinesi, mikron seviyesine kadar hassasiyetle doğru fiziksel boyut ölçümü için kullanılan bir cihazdır.
2) VMM Makinesi, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutu hesaplamak için kamerayı kullanan bir optik ölçüm cihazıdır.
3) EXTRA serisi VMM Makinesi, ürünlerinizin kalite kontrol sürecinde kullanılan önemli bir cihazdır. Ürünlerinizin boyut doğruluğunu sağlar, ürünlerinizi daha rekabetçi hale getirir.
4) EXTRA Serisi VMM Makinesi, UNIMETRO tarafından tasarlanmış ve geliştirilmiştir ve Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünleri, Tıbbi bakım, Havacılık gibi farklı endüstrilerden birçok hassas 2D boyut ölçüm uygulaması ve son kullanıcı için uygun popüler bir modeldir.
5) EXTRA serisi VMM Makinesinin Z ekseni, yüksek hassasiyetli hareket kontrolü ve otomatik odaklama işlevi elde etmek için kapalı döngü servo motor sistemi ile yapılandırılmıştır, kullanıcılar Z ekseni hareketini ve görüntü odaklamasını yazılımda veya klavyede kontrol edebilir, ölçüm verimliliğini büyük ölçüde artırır.

Donanım Yapılandırması

EXTRA Serisi VMM Makinesi Çeşitli Endüstriler İçin Hassas Fiziksel Boyut Ölçümü 0

◉ 3 eksen 0.5um çözünürlüklü lineer ölçekler

◉ Yüksek performanslı Otomatik odaklama fonksiyonu

◉ Renishaw dokunmatik prob ile uyumlu

◉ Alüminyum çalışma tablası ve sert eloksal kaplama

◉ 3 halka 8 bölüm LED halka ışığı yazılım kontrolü ve programlanabilir

◉ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir

◉ 1.2M piksel HD dijital kamera

◉ Entegre çekirdek kontrol kutusu

◉ Z ekseni motorlu kontrol

◉ HIWIN lineer kılavuz yolu

◉ Z ekseni hareket kontrolü için manuel darbe üreteci

◉ Yardımcı konumlandırma ve odaklama için Lazer göstergeleri ile

◉ 0.7-4.5X manuel dişli zoom lensi, büyütme sinyali geri besleme sensörü ile

◉ Kolay kalibrasyon

◉ Çoklu açı dokunuşu

◉ Hızlı koordinat sistemi ayarı

◉ Tam Renishaw kalem serisi ile uyumlu

◉ CAD modülü desteklenir (Opsiyonel)

◉ 3D çizim çıktısı

◉ Yıldız prob uyumlu

◉ 3D boyut ölçümü

◉ Görüntü ve dokunmatik prob kombinasyonu ölçümü

◉ Prob rafı desteklenir (Opsiyonel)

Parametreler

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Boyut (mm) (UGY)		500540930	600740980	700840980	800940980
Ölçüm aralığı (mm) (XYZ)		200100150	300200200	400300200	500400200
Ölçüm Doğruluğu (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140kg	190kg	240kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterilerin gereksinimlerine göre yükseltilebilir)
	Lens	Manuel dişli zoom lens 0.7-4.5X/Otomatik zoom lens 1-10X
	Büyütme	18-195X (Sadece referans içindir. Farklı kamera ve lens ile büyütme farklı olacaktır.)
	Görüş Alanı	8.1~1.3mm
	Çalışma mesafesi	108mm
Lineer ölçek çözünürlüğü		0.5 μm (opsiyon için 0.1μm)
Sürüş sistemi		X, Y ekseni manuel kontrol, Z ekseni kapalı döngü CNC kontrolü ve OTOMATİK ODAKLAMA fonksiyonu mevcuttur
Aydınlatma		Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışığı, koaksiyel, opsiyonel

Yazılım Fonksiyonları

EXTRA Serisi VMM Makinesi Çeşitli Endüstriler İçin Hassas Fiziksel Boyut Ölçümü 1

◉ CAD dosyasını girin ve ölçün

◉ Parça dizisi ve makro ölçümü

◉ Otomatik odaklama ve yükseklik ölçümü

◉ Navigasyon fonksiyonu hızlı konumlandırmaya yardımcı olur

◉ Güçlü geometrik ölçüm fonksiyonu

◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu

◉ Esnek kullanıcı programı

◉ Referans elemanları oluşturma

◉ Güçlü kenar algılama fonksiyonu

◉ Çoklu harici aksesuarları destekleme

◉ Elemanların geometrik toleransının otomatik hesaplanması

◉ Karmaşık üretimi hızlı ve kolay bir şekilde ölçmek

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Bir fabrika mı yoksa ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne iş yapıyor?
A2: Ağırlıklı olarak Görüş ölçüm makinesi, Koordinat ölçüm makinesi, CMM&VMM fikstürleri vb. üretiyoruz.
S3: Uygun Özellik Nasıl Seçilir?
A3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip bir ölçüm cihazı önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Elbette! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz improved bazı kırılabilir parçalar üzerinde çok şey geliştirdik. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE, ISO
Model numarası:	Ekstra

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	5 ~ 15days
Ödeme koşulları:	L/C,T/T,T/T,Western Union,MoneyGram
Yetenek temini:	40
