Motorlu Z-Eksen Kontrollü 2D VMM Ölçüm İçin CNC Vision Ölçüm Sistemi
Ekonomik Tip CNC Görüntü Ölçüm Sistemi
Görüntü Ölçüm Sistemi, mikron seviyesine kadar hassasiyetle doğru fiziksel boyut ölçümü için kullanılan bir cihazdır. Bu vizyon ölçüm makinesi, iş parçası görüntüsünü yakalamak, görüntü piksellerini analiz etmek ve ölçüm yazılımı ile 2D boyutları hesaplamak için bir kamera kullanan optik bir ölçüm cihazıdır.

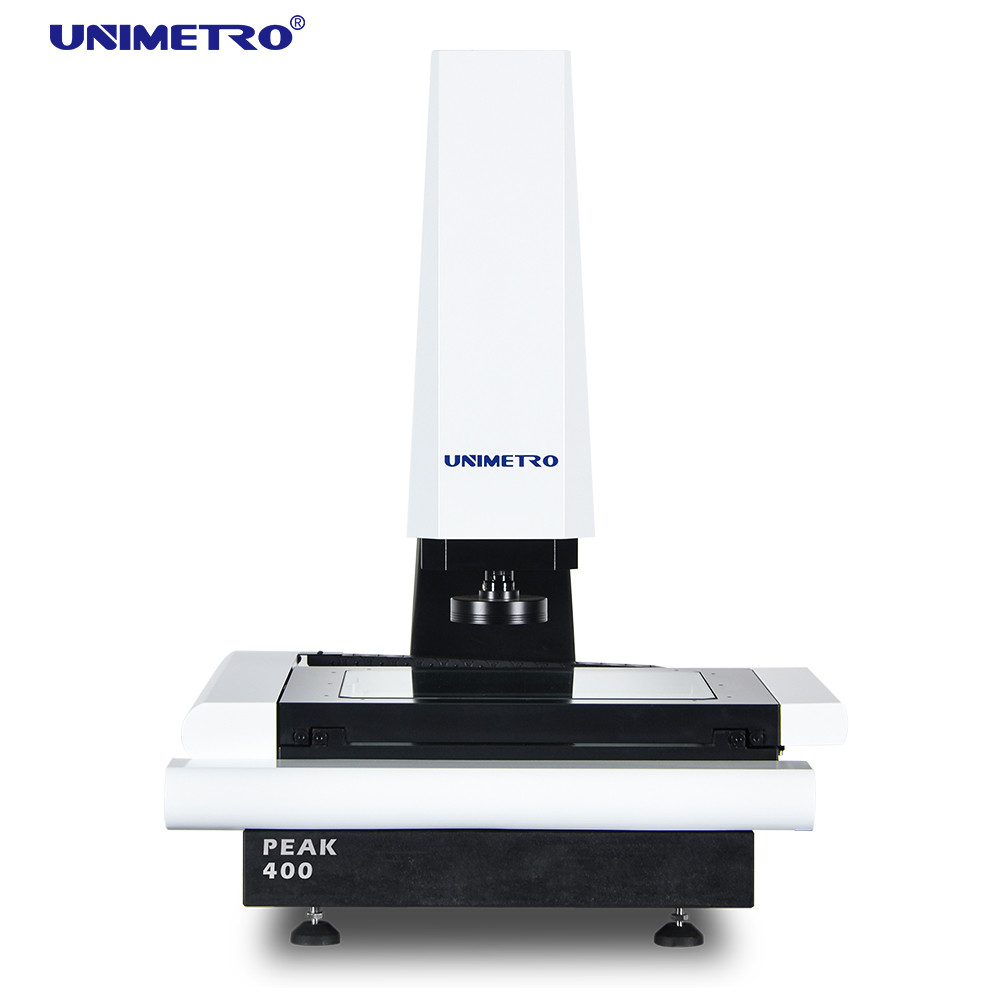

CNC Görüntü Ölçüm Sistemi, seri üretim kalite kontrol süreçleri için tasarlanmış güçlü bir boyut ölçüm cihazıdır. Ölçüm sürecini programlanabilir hale getiren güçlü yazılımlarla yapılandırılmış kullanıcılar, tam otomatik süreçler aracılığıyla büyük miktarda ürün ölçümü elde edebilirler. PEAK serisi, UNIMETRO tarafından geliştirilen tam otomatik CNC vizyonun ekonomik bir modelidir.
Basit ve entegre tasarım, yüksek ölçüm hassasiyetini ve en iyi performansı korurken makineyi daha düşük maliyetle inşa etmemizi sağlar. Kullanıcılar, çok rekabetçi bir fiyata tam bir CNC Vizyon ölçüm makinesinden yüksek verimlilik ve işçilik maliyeti tasarrufu avantajlarından yararlanabilirler.
Donanım Yapılandırması
3 eksen 0.5µm çözünürlüklü lineer cetveller
Yüksek performanslı Otomatik odaklama fonksiyonu
Alüminyum iş tablası ve sert eloksal kaplama
Renishaw dokunmatik prob ile uyumlu (isteğe bağlı)
3 halka 8 bölüm LED halka ışık yazılım kontrolü ve programlanabilir
Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
Konfokal Fiber Deplasman Sensörü (isteğe bağlı)
HIWIN lineer kızak
Z ekseni motorlu kontrol
Entegre çekirdek kontrol kutusu
Endüstriyel sınıf CCD kamera
Z ekseni hareket kontrolü için manuel darbe jeneratörü
Yardımcı konumlandırma ve odaklama için lazer göstergeler (isteğe bağlı)
Sinyal geri besleme sensörlü 0.7-4.5X manuel dişli zoom lens
Görüntü Ölçüm Sistemi Uygulamaları
- PEAK serisi Görüntü Ölçüm Sistemi, Omron fiber ölçüm sensörlerinin tam serisi ile uyumludur ve hassas ölçüm gereksinimleri için daha fazla olasılık sunar
- Eğimli veya kavisli yüzeylerin kararlı ölçümleri
- Farklı malzeme türlerinin kararlı ölçümleri
- Düz veya pürüzlü yüzeylerin kararlı ölçümleri

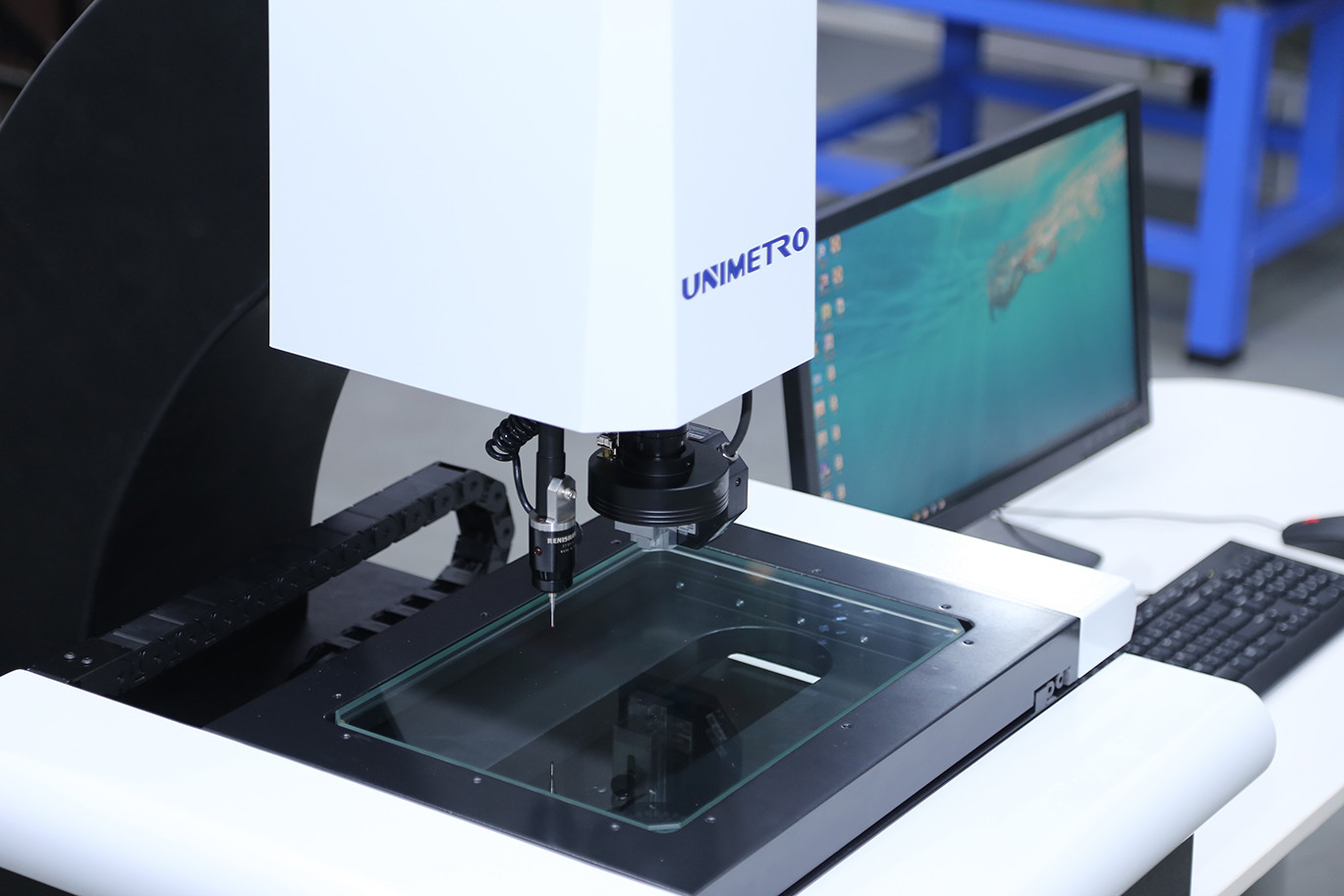

- PEAK serisi Görüntü Ölçüm Sistemi, Renishaw dokunmatik prob ile isteğe bağlı yapılandırma olarak uyumludur ve kullanıcıların tek bir makinede 2D ve 3D ölçüm fonksiyonları elde etmelerini sağlar
- Yazılım, optik lens ve dokunmatik prob arasındaki ofseti hesaplayabilir ve tüm ölçüm sonuçlarının tek bir koordinat sisteminde olmasını sağlar. Ölçüm sonuçları tersine mühendislik için 3D çizim olarak çıktı alınabilir
Yazılım Fonksiyonları
UNIMETRO INSPECT3D yazılımı, kullanıcı dostu bir arayüze sahiptir, öğrenmesi kolaydır ve kullanıcıların hızlı ve hassas ölçüm yapmalarını sağlayan güçlü fonksiyonlar sunar. Yazılım, tam İngilizce arayüze sahiptir ve yeni dil geliştirilmesine de olanak tanır.
- CAD dosyasını girin ve ölçün
- Parça dizisi ve makro ölçümü
- Otomatik odaklama ve yükseklik ölçümü
- Navigasyon fonksiyonu hızlı konumlandırmaya yardımcı olur
- Güçlü geometrik ölçüm fonksiyonu
- Birden çok veri raporu ve grafik veri çıktı fonksiyonu
- Esnek kullanıcı programı
- Referans öğeleri oluşturma
- Güçlü kenar tespit fonksiyonu
- Birden çok harici aksesuarı destekleme
- Öğelerin geometrik toleransının otomatik hesaplanması
- Karmaşık üretimi hızlı ve rahat bir şekilde ölçme
Teknik Parametreler
| Model |
PEAK 300 |
PEAK 400 |
| Boyut (mm) (U*G*Y) |
850*650*1060 |
1000*800*1080 |
| Ölçüm Aralığı (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Hassasiyet (µm) |
3+L/200 |
3+L/200 |
| Tekrarlanabilirlik (µm) |
3 |
3 |
| Ağırlık (kg) |
120 |
150 |
| Kamera |
Endüstriyel sınıf analog CCD kamera ve SV2000E video kartı |
| Lens |
Manuel dişli zoom lens 0.7-4.5X / Sinyal geri beslemeli 0.7-4.5X manuel zoom lens (Opsiyonel) / Otomatik zoom lens (Opsiyonel) |
| Büyütme |
18-188X (Kamera ve lensin farklı kombinasyonları farklı büyütme aralığına yol açar) |
| Görüş Alanı (FOV) |
8.1-1.3mm (Kamera ve lensin farklı kombinasyonları farklı FOV aralığına yol açar) |
| Çalışma Mesafesi |
108mm |
| Lineer cetvel çözünürlüğü |
0.0005mm |
| Aydınlatma |
Programlanabilir 3 halka, 8 bölümlü yüzey halka ışığı, programlanabilir paralel kontur ışığı |
Şirket Bilgileri
Müşterilerimiz ve Acentelerimiz
Sıkça Sorulan Sorular
S1: Fabrika mısınız yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veririz.
S2: Şirketiniz ağırlıklı olarak ne ile ilgileniyor?
C2: Ağırlıklı olarak Vizyon Ölçüm Makineleri, Koordinat Ölçüm Makineleri, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Özellikleri Nasıl Seçeriz?
C3: Ölçülecek ürünün çeşidini ve boyutunu bize söylediğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazları önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
C4: Kesinlikle! Sadece tipik makineleri değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineleri de sağlayabiliriz.
S5: Garanti süreniz nedir?
C5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok stabildir ve kırılabilir parçalar üzerinde birçok iyileştirme yaptık. Ürün kalitemizden emin olabilirsiniz.
