Detay Bilgi

Ürün adı:	Görme Ölçüm Makinesi	Z Eksen hareketi:	Motorlu
Z Ekseni hareket kontrolü:	Klavye, Yazılım	odak:	Otomatik
X, y hareketi:	Manuel	Boyut:	550540930mm
Ölçüm Aralığı:	200100150mm	Tekrarlanabilirlik:	2.5um
Ağırlık:	150kg	Doğrusal Ölçek Çözünürlüğü:	0.5um (seçenek için 0.1um)
ccd kamera:	HD CCD Kamera
Vurgulamak:	Düzlük Ölçümü için Optik Muayene Makinesi , 150kg Optik Muayene Makinesi , 150kg Görme Ölçüm Makinesi

Ürün Açıklaması

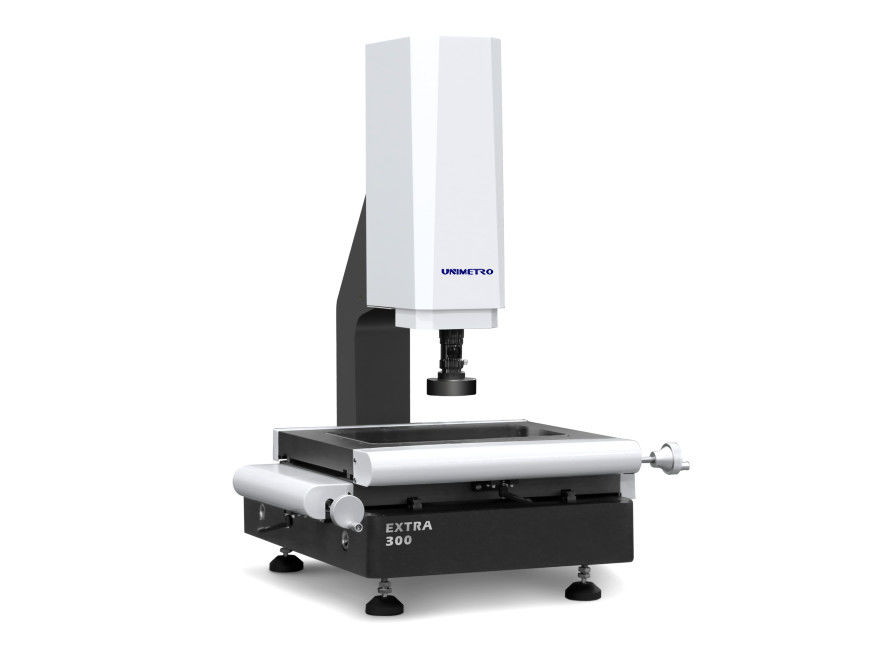

Yarı Otomatik Optik Denetim Makinesi (Düzlemsellik Ölçümü İçin)

Fonksiyonlar

Yarı Otomatik Optik Denetim Makinesi Açıklaması

1) Optik Denetim Makinesi, mikron seviyesine kadar hassasiyetle doğru fiziksel boyut ölçümü için kullanılan bir cihazdır.
2) Optik Denetim Makinesi, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımı ile 2D boyutu hesaplamak için kamerayı kullanan bir VMM Makinesidir.
3) EXTRA serisi Yarı Otomatik Optik Denetim Makinesi, ürünlerinizin kalite kontrol sürecinde kullanılan önemli bir cihazdır. Ürünlerinizin boyut doğruluğunu sağlar, ürünlerinizi daha rekabetçi hale getirir.
4) EXTRA Serisi Yarı Otomatik Optik Denetim Makinesi, UNIMETRO tarafından tasarlanmış ve geliştirilmiştir; bu, Kalıp, Elektronik, Yarı iletken, Plastik Enjeksiyon, 3C ürünleri, Tıbbi bakım, Havacılık gibi farklı endüstrilerden çoğu hassas 2D boyut ölçüm uygulaması ve son kullanıcı için uygun popüler bir modeldir.
5) EXTRA serisi Yarı Otomatik Optik Denetim Makinesinin Z ekseni, yüksek hassasiyetli hareket kontrolü ve otomatik odaklama işlevi elde etmek için kapalı döngü servo motor sistemi ile yapılandırılmıştır; kullanıcılar Z ekseni hareketini ve görüntü odaklamasını yazılımda veya klavyede kontrol edebilir, bu da ölçüm verimliliğini büyük ölçüde artırır.

Yarı Otomatik Optik Denetim Makinesi Uygulama Alanı

a. Kalıp endüstrisi
b. Otomobil üretimi
c. Tıbbi endüstri
d. Mekanik imalat
e. 3C dijital endüstri
f. PCB üretimi
Vb.

Donanım Yapılandırması

Düzlük Ölçümü İçin Yarı Otomatik Optik Muayene Makinesi 0

• 3 eksen 0.5um çözünürlüklü lineer ölçekler

• Yüksek performanslı Otomatik odaklama işlevi

• Renishaw dokunmatik prob ile uyumlu

• Alüminyum çalışma tablası ve sert eloksal kaplama

• 3 halka 8 bölüm LED halka ışığı yazılım kontrolü ve programlanabilir

• Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir

• 1.2M piksel HD dijital kamera

• Entegre çekirdek kontrol kutusu

• Z ekseni motorlu kontrol

• HIWIN lineer kılavuz yolu

• Z ekseni hareket kontrolü için manuel darbe üreteci

• Yardımcı konumlandırma ve odaklama için Lazer göstergeleri ile

• Büyütme sinyali geri bildirim sensörlü 0.7-4.5X manuel dişli zoom lens

Parametreler

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Boyut (mm) (UGY)		500540930	600740980	700840980	800940980
Ölçüm aralığı (mm) (XYZ)		200100150	300200200	400300200	500400200
Ölçüm Doğruluğu (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140kg	190kg	240kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterilerin gereksinimlerine göre yükseltilebilir)
	Lens	Manuel dişli zoom lens 0.7-4.5X/Otomatik zoom lens 1-10X
	Büyütme	18-195X (Sadece referans içindir. Farklı kamera ve lens ile büyütme farklı olacaktır.)
	Görüş Alanı	8.1~1.3mm
	Çalışma mesafesi	108mm
Lineer ölçek çözünürlüğü		0.5 μm (opsiyon için 0.1μm)
Sürüş sistemi		X, Y ekseni manuel kontrol, Z ekseni kapalı döngü CNC kontrolü ve OTOMATİK ODAKLAMA işlevi mevcuttur
Aydınlatma		Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışığı, koaksiyel, opsiyonel

Yazılım Fonksiyonları

UNIMETRO INSPECT3D yazılımı, kullanıcı dostu bir arayüze sahiptir, öğrenmesi kolaydır,

güçlü işlev, kullanıcıların hızlı ve hassas ölçüm yapmasını sağlar.

Yazılım, tam İngilizce dil arayüzü sunar, ayrıca yeni dil geliştirmesine izin verir.

• CAD dosyasını girin ve ölçün

• Parça dizisi ve makro ölçümü

• Otomatik odaklama ve yükseklik ölçümü

• Navigasyon işlevi hızlı konumlandırmaya yardımcı olur

• Güçlü geometrik ölçüm işlevi

• Çoklu veri raporları ve grafiksel veri çıkış işlevi

• Esnek kullanıcı programı

• Referans elemanları oluşturma

• Güçlü kenar algılama işlevi

• Çoklu harici aksesuarları destekleme

• Elemanların geometrik toleransının otomatik hesaplanması

• Karmaşık üretimi hızlı ve kolay bir şekilde ölçmek

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Bir fabrika mı yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne iş yapıyor?
C2: Ağırlıklı olarak Görsel ölçüm makinesi, Koordinat ölçüm makinesi, CMM&VMM fikstürleri vb. üretiyoruz.
S3: Uygun Özellik Nasıl Seçilir?
C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip bir ölçüm cihazı önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
C4: Elbette! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
C5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlıdır ve bazı kırılabilir parçalar üzerinde çok iyileşme sağladık. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE, ISO
Model numarası:	Ekstra

Min sipariş miktarı:	1 set
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	8 ~ 16 gün
Ödeme koşulları:	L/C,T/T,D/P,Western Union,T/T,MoneyGram
Yetenek temini:	Ayda 40 Set
