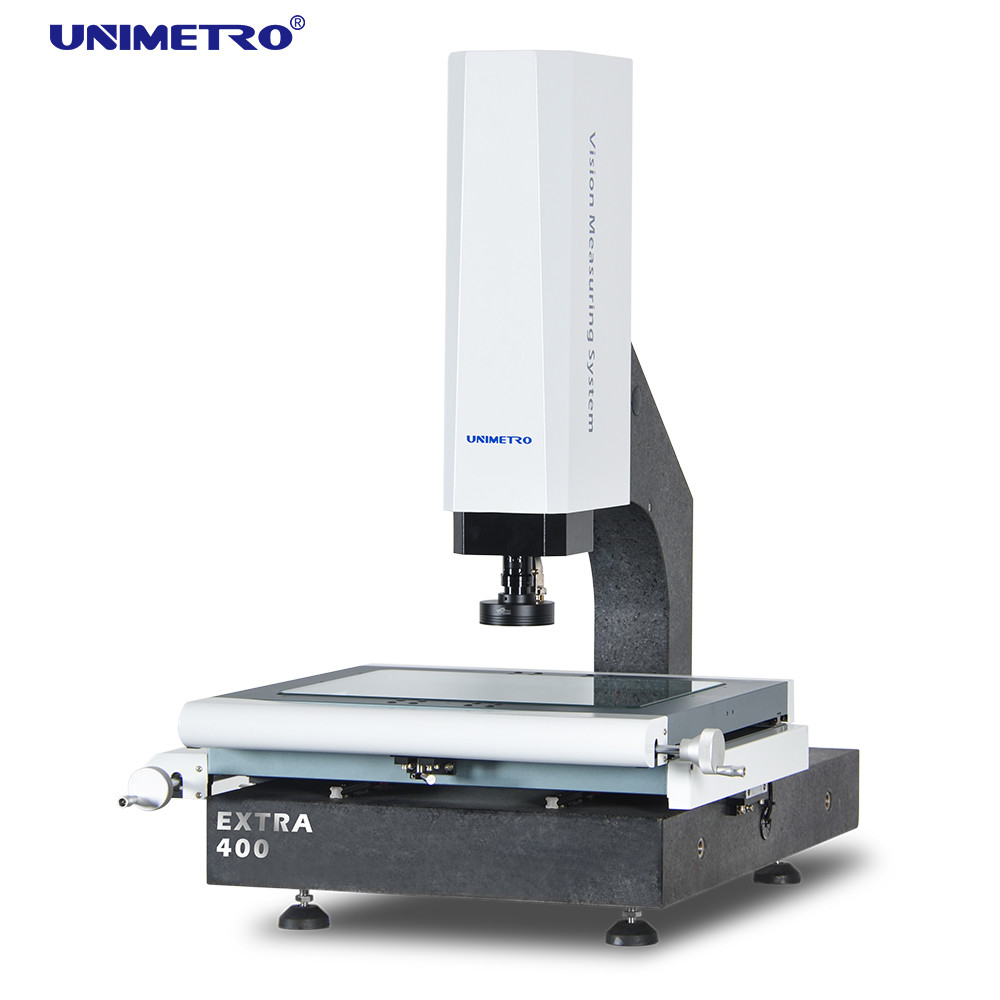

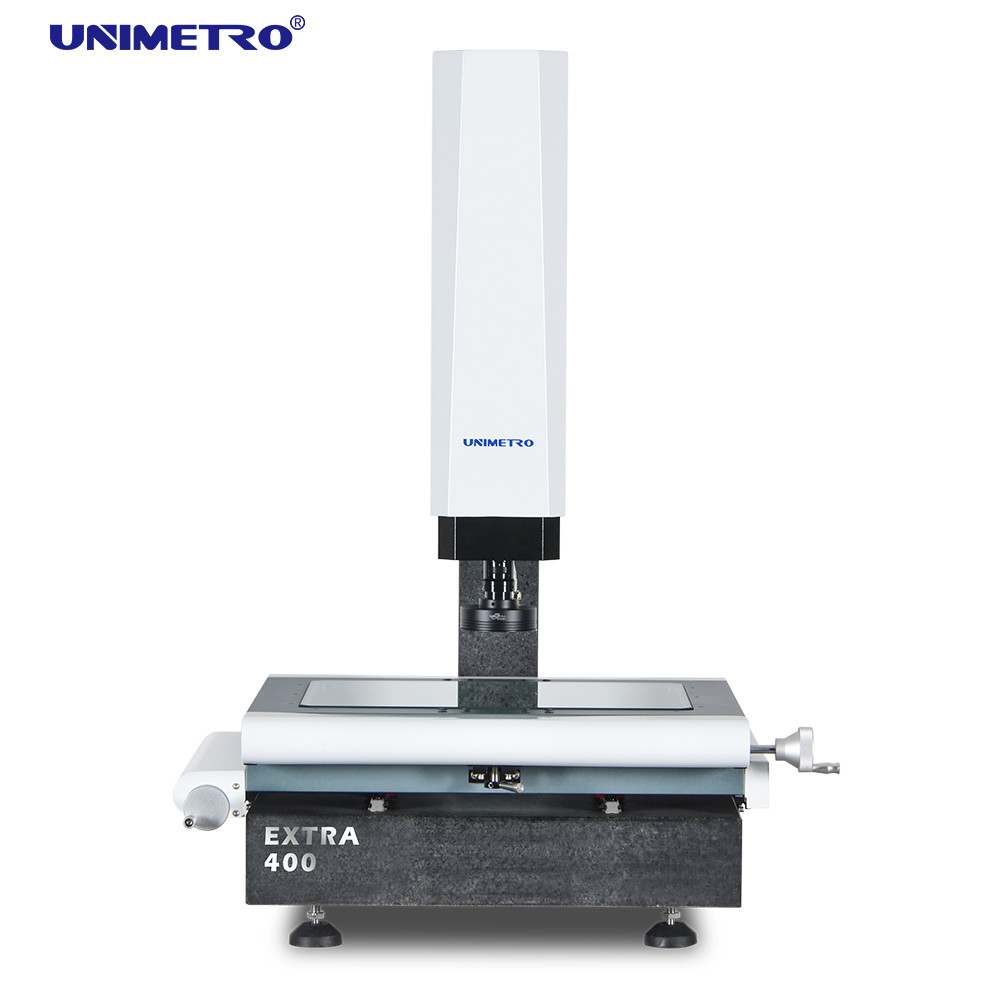

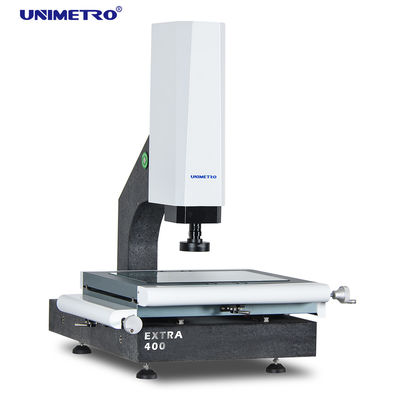

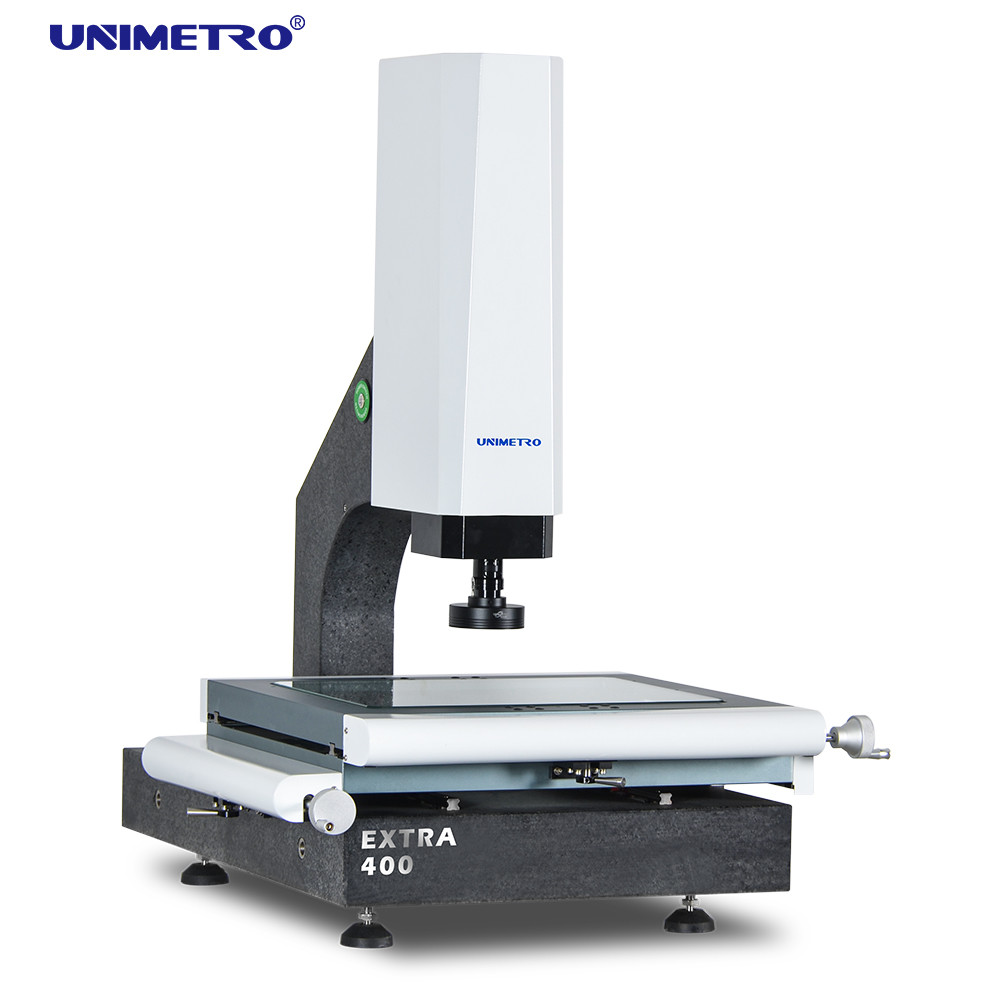

Yüksek hassasiyetli dokunmatik prob yarı otomatik görüş ölçüm ekipmanı vmm makinesi
Görme ölçüm makinemiz aşağıdaki özelliklere sahiptir: ► Granit taban ve kolon, mükemmel stabilite; ► Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve kararlılığını geliştirmek için yüksek hassasiyetli lineer kılavuz ve servo motor kontrol sistemini benimser; ► Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir; ► Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayar modülü, 3 halka ve 4 bölgede ışığın parlaklığını serbestçe kontrol edebilir.
Sabit Konfigürasyon

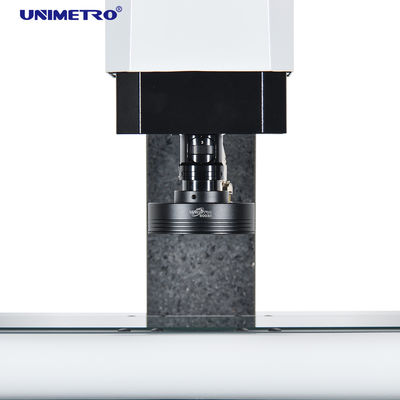

Görme ölçüm cihazlarımızın konfigürasyonları aşağıdaki gibidir: ● 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler ● Yüksek performanslı Otomatik odaklama işlevi ● Renishaw dokunmatik prob ile uyumlu ● Alüminyum çalışma aşaması ve sert anotlama ● 3 halka 8 bölüm LED halka ışık yazılım kontrolü ve programlanabilir ● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir ● 1,2M piksel HD dijital kamera ● Entegre çekirdek kontrol kutusu ● Z ekseni motorlu kontrol ● HIWIN lineer kılavuz yolu ● Z ekseni hareket kontrolü için manuel puls üreteci ● Yardımcı konumlandırma ve odaklama için Lazer göstergeleri ile ● Büyütme sinyali geri besleme sensörlü 0,7-4,5X manuel girintili yakınlaştırma lensi
Yazılım özellikleri
Görsel ölçüm makinelerimiz, 3 boyutlu işlevi gerçekleştirmek için prob ekleyebilir ● Kolay kalibrasyon ● Çoklu açı dokunma ● Hızlı koordinat sistemi ayarı ● Renishaw'un tüm prob uçları ile uyumlu ● CAD modülü desteklenir(Opsiyonel) ● 3D çizim çıktısı ● Yıldız probu uyumlu ● 3D boyut ölçümü ● Görüntü ve dokunmatik prob, ölçümü birleştirir ● Prob rafı desteklenir(Opsiyonel)
parametreler
Vizyon ölçüm makinelerimizin parametreleri aşağıdaki tabloda gösterildiği gibidir:
modeli
EKSTRA 200
EKSTRA 300
EKSTRA 400
EKSTRA 500
Boyut(mm)(U*G*Y)
500*540*930
600*740*980
700*840*980
800*940*980
Ölçüm aralığı (mm)(X*Y*Z)
200*100*150
300*200*200
400*300*200
500*400*200
Ölçüm Doğruluğu (μm)
2.5+L/100
2.5+L/100
2.5+L/100
3+L/100
Tekrarlanabilirlik (μm)
2.5
2.5
2.5
3
Ağırlık (kg)
140kg
190kg
240kg
290kg
Görüntü ve Ölçüm
CCD
200mm (müşterilerin ihtiyaçlarına göre yükseltilebilir)
Lens
Manuel girintili zoom lensi 0,7-4,5X/Otomatik zoom lensi 1-10X
Büyütme
18-195X (Sadece referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
Görüş alanı
8.1~1.3mm
çalışma mesafesi
108mm
Doğrusal ölçek çözünürlüğü
0,5 μm (seçenek için 0.1μm)
sürüş sistemi
X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma
Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışığı, koaksiyel, seçenek için
Yazılım İşlevi
3D GÖRÜŞ ÖLÇÜM YAZILIMINI DENETLEYİN ● CAD dosyasını girin ve ölçün ● Parça dizisi ve makro ölçümü ● Otomatik odaklama ve yükseklik ölçümü ● Gezinme işlevi, hızlı yer bulmayı sağlar ● Güçlü geometrik ölçüm işlevi ● Çoklu veri raporları ve grafik veri çıkışı işlevi ● Esnek kullanıcı programı ● Referans öğeleri oluşturma ● Güçlü kenar algılama işlevi ● Birden fazla harici aksesuarı destekleme ● Elemanların geometrik toleransının otomatik hesaplanması ● Karmaşık üretimin hızlı ve kolay bir şekilde ölçülmesi
Şirket Bilgisi
Müşterimiz ve Temsilcimiz
SSS
Q1: Bir fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak ne yapıyor?
A2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
A3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye eder.
Q4: özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve bazı kırılabilir parçalarda çok gelişti.Ürün kalitemizden emin olabilirsiniz.
