Detay Bilgi

Boyut:	600740980mm	Ölçüm Aralığı:	300200200
Ölçüm doğruluğu:	2.5+l/100	Ağırlık:	190Kg
Tekrarlanabilirlik:	2,5μm
Vurgulamak:	Yarı Otomatik Görüş Ölçüm Makinesi , Görüş Ölçüm Makinesi Vmm , Görüş Ölçüm Makinesi 2.5μM Tekrarlanabilirlik

Ürün Açıklaması

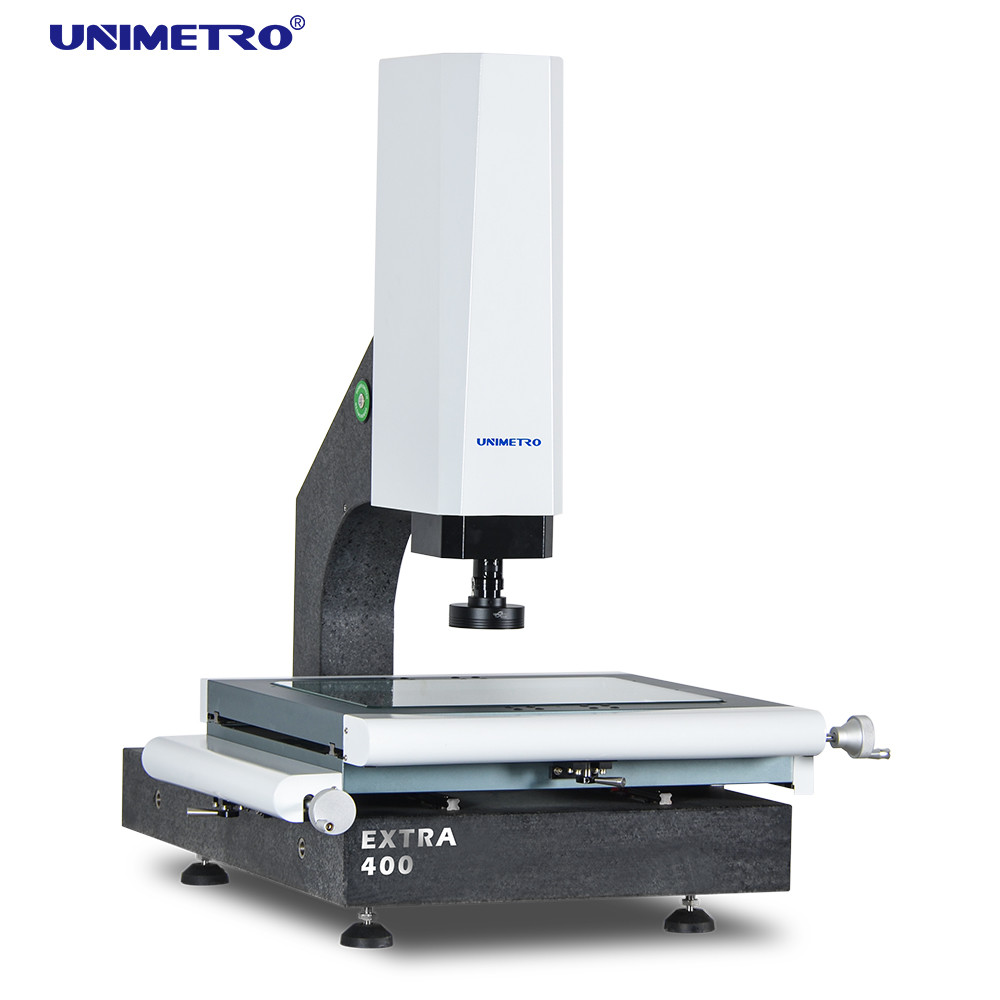

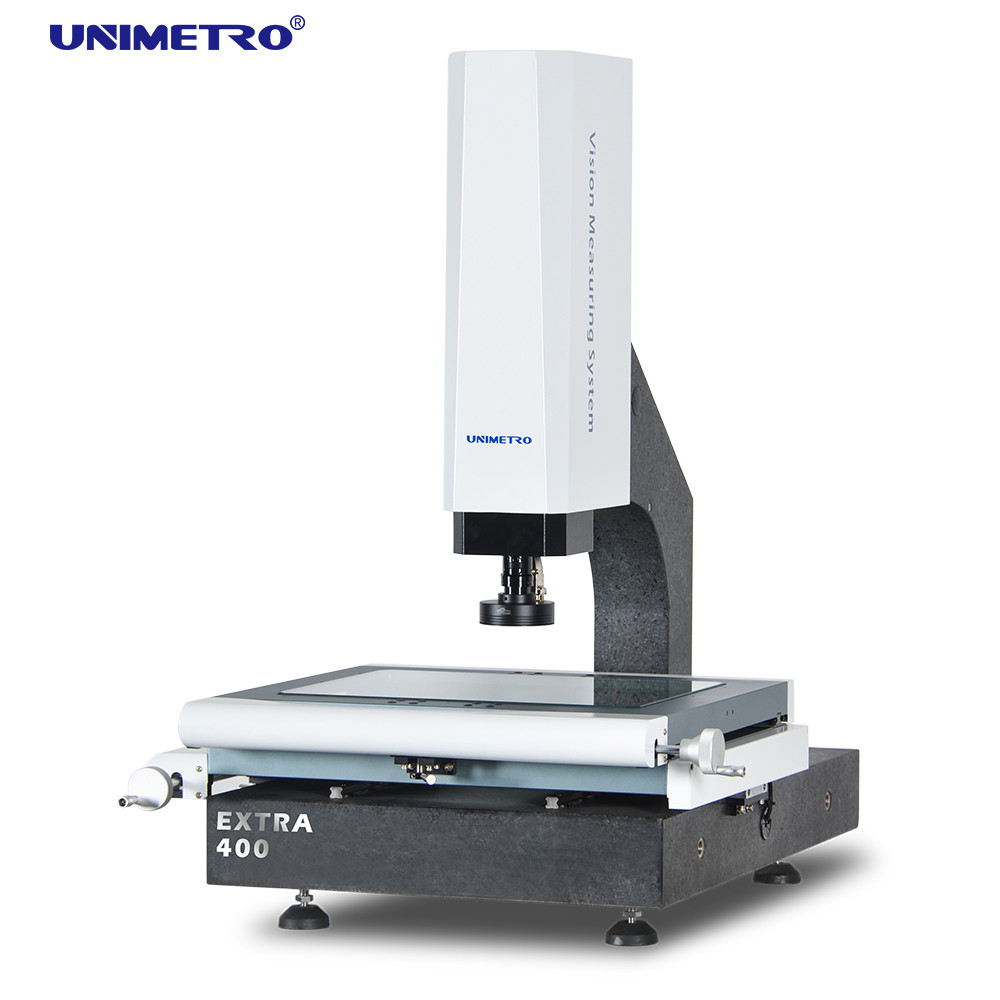

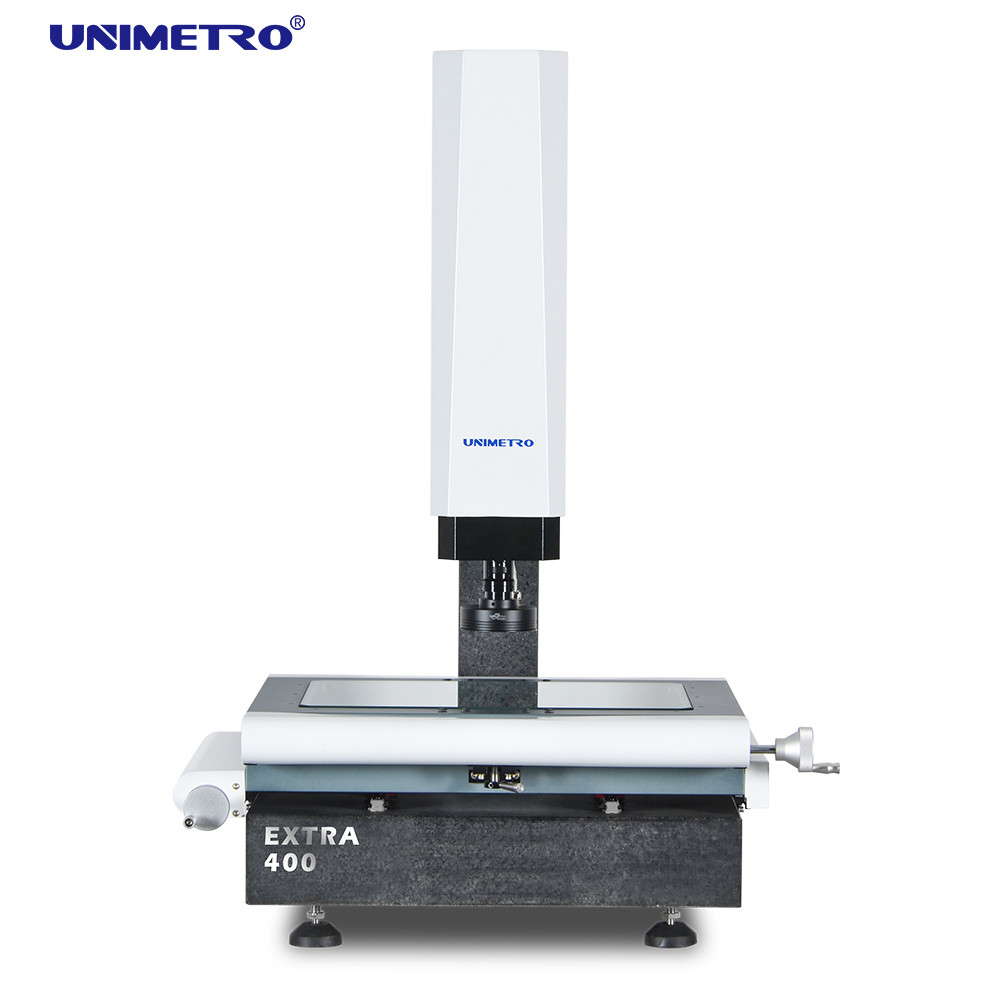

Yüksek doğruluklu dokunmatik prob yarı otomatik görüş ölçüm ekipmanı vmm makinesi

Vizyon ölçüm makinemiz aşağıdaki özelliklere sahiptir:
► Granit taban ve sütun, mükemmel stabilite;
► Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve stabilitesini geliştirmek için yüksek hassasiyetli doğrusal kılavuz ve servo motor kontrol sistemini benimser;
► Alüminyum çalışma aşaması, hareket kontrolünün hızlı tepki vermesini ve esnek olmasını sağlar;

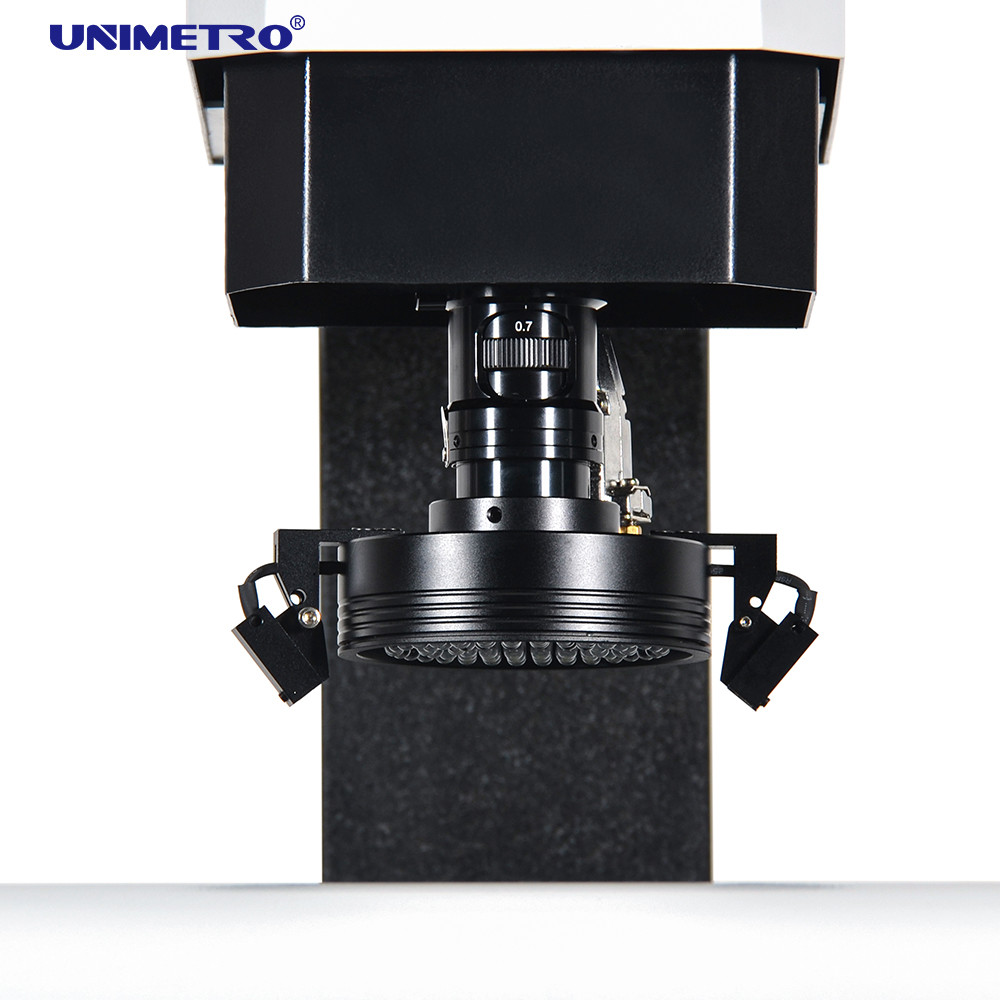

► Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayarlama modülü, 3 halka ve 4 bölgedeki ışığın parlaklığını serbestçe kontrol edebilir.

Donanım Yapılandırması

Kameralı ölçüm cihazlarımızın konfigürasyonları aşağıdaki gibidir:
● 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler
● Yüksek performanslı Otomatik odaklama işlevi
● Renishaw'un temaslı probu ile uyumlu
● Alüminyum çalışma aşaması ve sert eloksal
● 3 halkalı 8 bölümlü LED halka ışık, yazılım kontrolü ve programlanabilir
● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
● 1,2M piksel HD dijital kamera
● Entegre çekirdek kontrol kutusu
● Z ekseni motorlu kontrol
● HIWIN doğrusal kılavuz yolu
● Z ekseni hareket kontrolü için manuel puls üreteci
● Yardımcı konumlandırma ve odaklama için Lazer göstergelerle

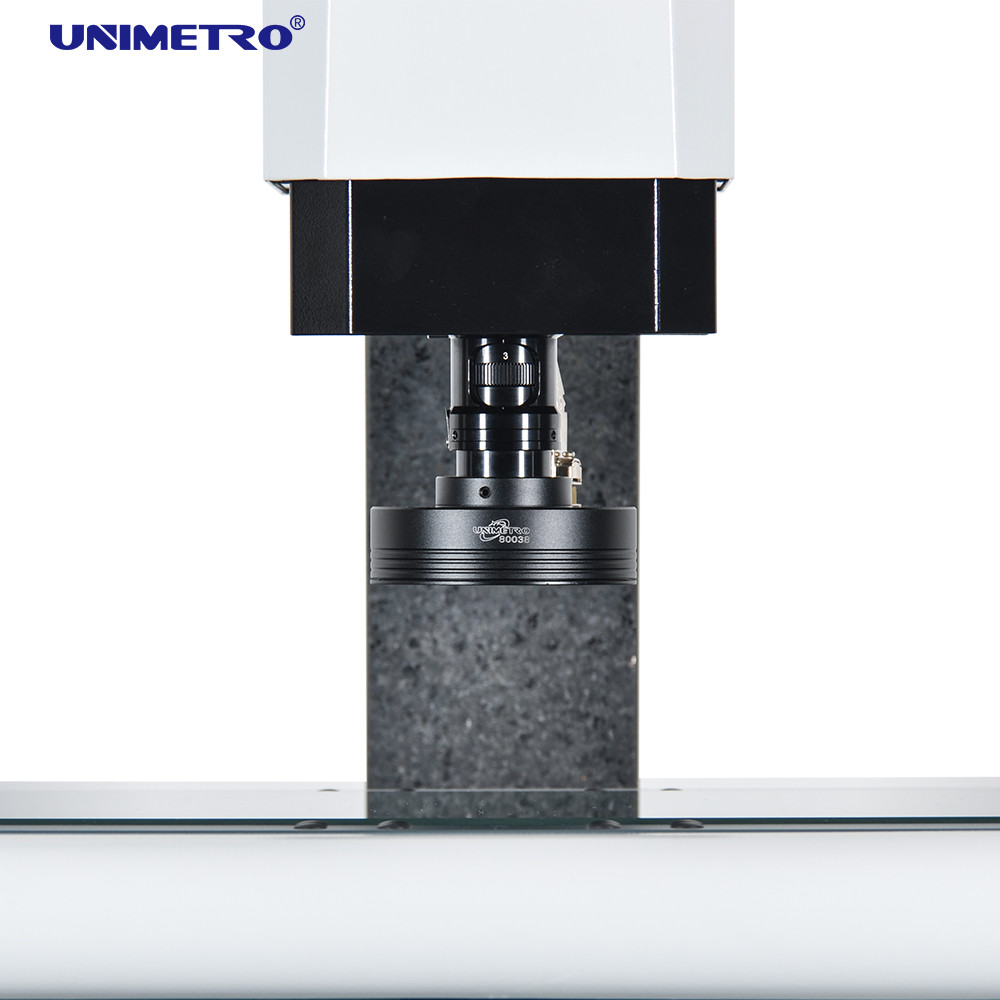

● Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi

Yazılım Özellikleri

Görsel ölçüm makinelerimiz 3 boyutlu işlevi gerçekleştirmek için prob ekleyebilir
● Kolay kalibrasyon
● Çok açılı dokunma
● Hızlı koordinat sistemi ayarı
● Renishaw prob uçlarının tüm serisiyle uyumludur
● CAD modülü desteklenir (İsteğe bağlı)
● 3 boyutlu çizim çıktısı
● Yıldız probu uyumlu
● 3 boyutlu boyut ölçümü
● Görüntü ve dokunmatik prob ölçümü birleştirir
● Prob rafı desteklenir (İsteğe bağlı)

Parametreler

Vizyon ölçüm makinelerimizin parametreleri aşağıdaki grafikte gösterildiği gibidir:

Modeli		EKSTRA 200	EKSTRA 300	EKSTRA 400	EKSTRA 500
Boyut(mm)(UGY)		500540930	600740980	700840980	800940980
Ölçüm aralığı (mm)(XYZ)		200100150	300200200	400300200	500400200
Ölçüm Doğruluğu (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140kg	190kg	240kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterinin ihtiyacına göre yükseltilebilir)
	Objektif	Manuel girintili yakınlaştırma lensi 0,7-4,5X/Otomatik yakınlaştırma lensi 1-10X
	Büyütme	18-195X (Yalnızca referans amaçlıdır. Farklı kamera ve lenslerle büyütme farklı olacaktır.)
	Görüş Alanı	8,1~1,3 mm
	Çalışma mesafesi	108 mm
Doğrusal ölçek çözünürlüğü		0,5 μm (seçenek için 0,1μm)
Sürüş sistemi		X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma		Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışık, koaksiyel, seçenek için

Yazılım İşlevi

3D GÖRÜNTÜ ÖLÇÜM YAZILIMI INSPECT
● CAD dosyasını girin ve ölçün
● Parça dizisi ve makro ölçüm
● Otomatik odaklama ve yükseklik ölçümü
● Navigasyon işlevi hızlı konum belirlemeye yardımcı olur
● Güçlü geometrik ölçüm fonksiyonu
● Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
● Esnek kullanıcı programı
● Referans öğeleri oluşturma
● Güçlü kenar algılama işlevi
● Birden fazla harici aksesuarın desteklenmesi
● Elemanların geometrik toleransının otomatik hesaplanması
● Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak nedir?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyede bulunacaktır.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz bazı kırılabilir parçalarda çok iyi gelişme gösterdi. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Çin
Marka adı:	Unimetro
Sertifika:	CE, ISO
Model numarası:	E300

Min sipariş miktarı:	1 set
Fiyat:	usd 5460-usd 6300 usd/set
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	15 gün
Ödeme koşulları:	/ T
Yetenek temini:	Ayda 30 Set

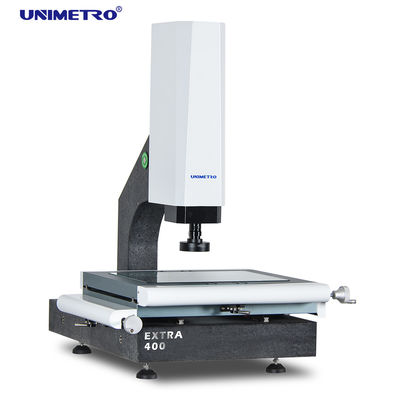

2,5 μm Tekrarlanabilirliğe sahip Yarı Otomatik Görüş Ölçüm Sistemi (VMM), Model E300
