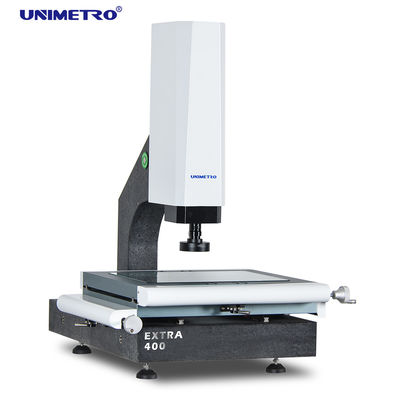

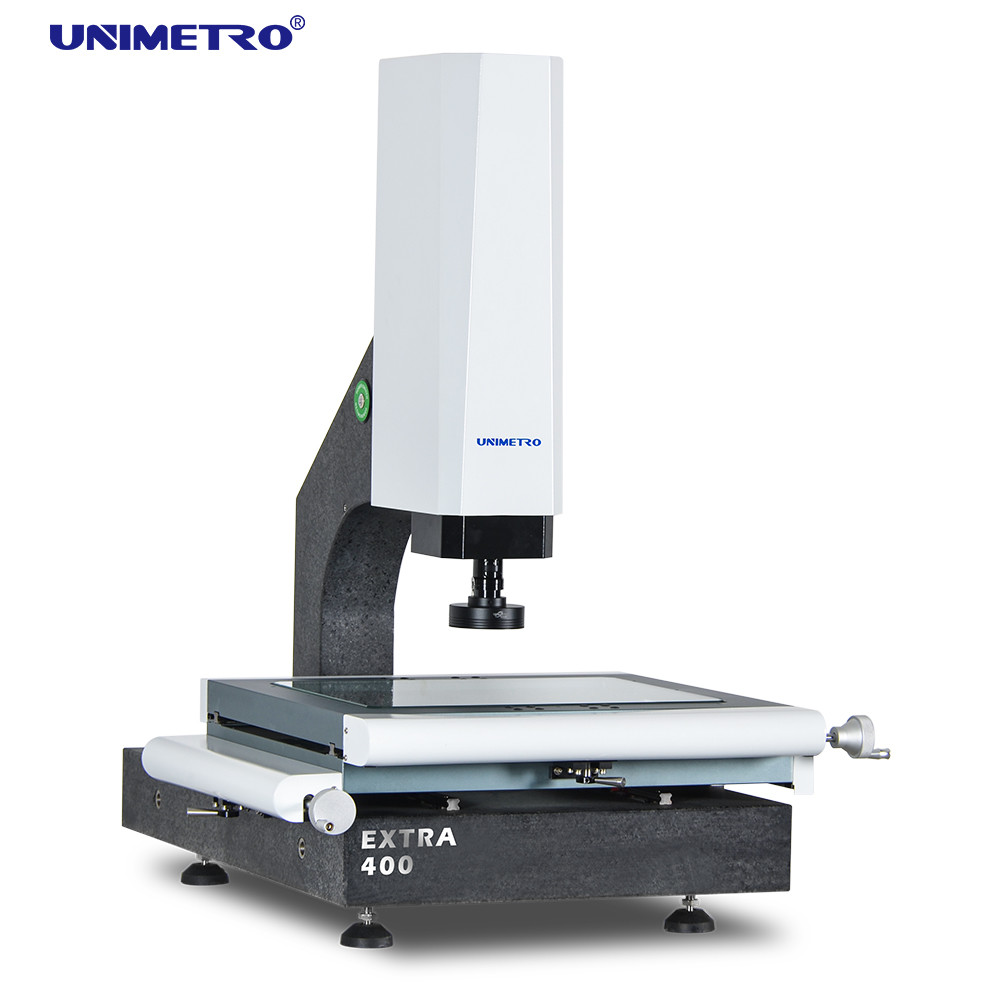

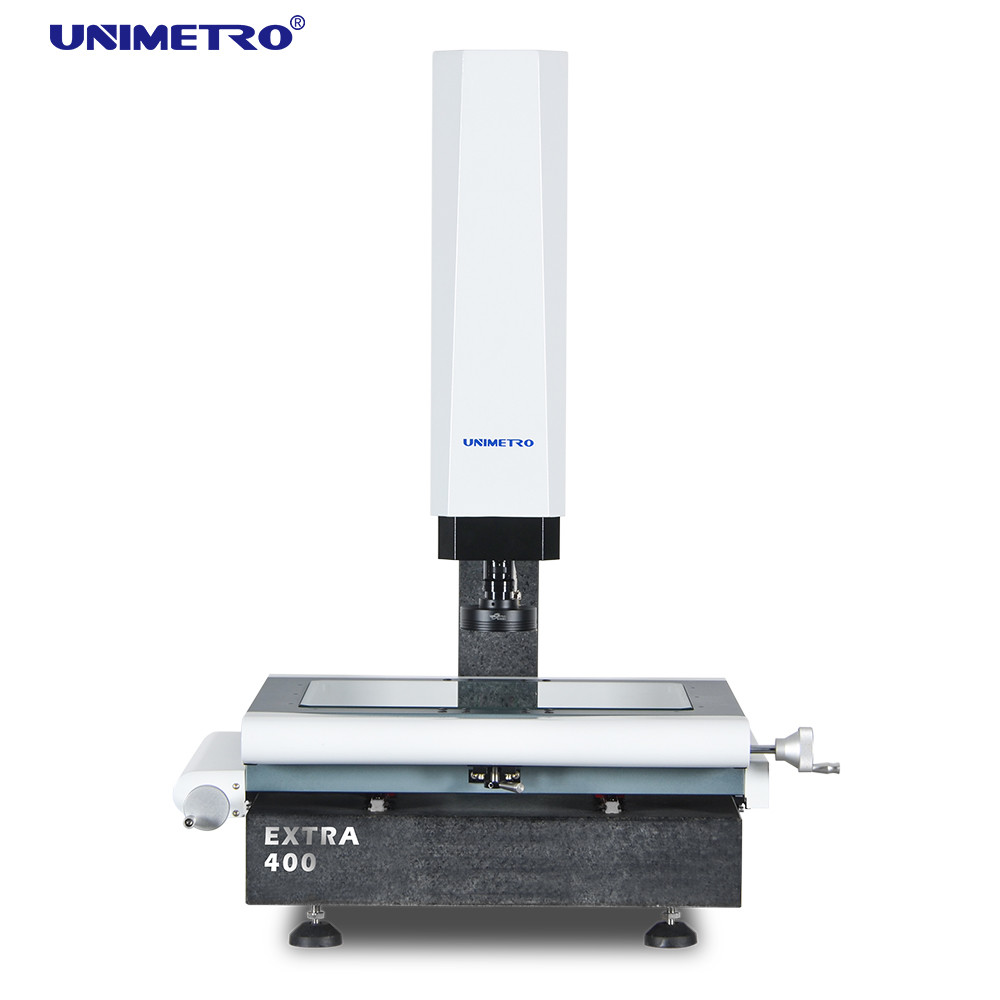

Otomatik odaklama fonksiyonu olan optik temassız ölçüm makinesi
ÜRÜSTÜN ÖZERLİK
EXTRA serisi yarı otomatik görüntü ölçüm makinesi, müşterilere sıradan ürünlerin ötesinde ölçüm fonksiyonu ve kullanıcı deneyimi sağlar.Z ekseninin hareketini ince kontrol etmek ve ince ayarlamak için el darbe jeneratörünün standart konfigürasyonuOtomatik görüntü odaklama fonksiyonu ile, ölçüm verimliliğiniz ve kullanıcı deneyimi büyük ölçüde iyileştirilmiştir.
Özellikler
| Model |
EXTRA 200 |
EXTRA 300 |
EXTRA 400 |
EXTRA 500 |
| Boyut ((mm) ((L*W*H) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Ölçüm aralığı (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Tekrarlanabilirlik (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Ağırlık (kg) |
140 kg |
190 kg |
240 kg |
290kg |
| Görüntü ve Ölçüm |
CCD |
200mm (müşterilerin gereksinimlerine göre yükseltilebilir) |
| Lens |
Manual çürük zoom lens 0.7-4.5X/Auto zoom lens 1-10X |
| Büyütme |
18-195X (Sadece referans için. Farklı kamera ve lens ile büyütme farklı olacaktır.) |
| Görme Alanı |
8.1~1.3mm |
| Çalışma mesafesi |
108mm |
| Doğrusal ölçek çözünürlüğü |
0.5 μm ((Optional olarak 0.1μm) |
| Sürüş sistemi |
X, Y ekseni manuel kontrolü, Z ekseni kapalı döngü CNC kontrolü ve AUTU FOCUS fonksiyonu mevcuttur. |
| Işıklandırma |
Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışığı, koaksiyel, seçenek olarak |
Özellikler
◆ Kalite detaylarının kontrolü
1Granit taban ve sütun, mükemmel kararlılık;
2Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
3. Sert oksidasyon yüzey işleme anti-cratch ile çalışma aşaması;
4. Hareket sisteminin hassasiyetini ve istikrarını sağlamak için hassasiyetli doğrusal kılavuz, öğütme topu vida ve AC servo motor vb ile standart;
5Hareket kontrolü ile yerleşik entegre kontrol sistemi ve tüm sinyal kontrolü aydınlatma ve doğrusal ölçek okuması gibi, makinenin performansının son derece istikrarlı olmasını sağlar.
◆Yüksek performanslı yapılandırma
1X, Y iki eksenli manuel kontrol doğru konumlandırma elde etmek için;
2. Z ekseni otomatik odaklamayı gerçekleştirmek, yapay odaklamanın hatasını ortadan kaldırmak için yüksek hassasiyetli doğrusal kılavuz ve servo motor kontrol sistemini benimser,ve ölçüm doğruluğunu ve istikrarını iyileştirmek;
3Yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareketli kilitleme cihazı, çalışma masasının 2um içindeki dönüş hatasını sağlamak için kullanılır;
4Endüstriyel yüksek çözünürlüklü renkli CCD, bozulmadan net görüntü kalitesini sağlar ve net gözlem ve doğru ölçüm ihtiyaçlarını karşılar;
5. 0.7-4.5x HD zoom manuel elektronik geri bildirim sinyali zoom lens, yazılım hızla ve otomatik olarak büyütme tanımlamak ve ilgili zoom eylemini gerçekleştirmek,ölçüm adımlarını basitleştirmek;
◆ Etkili ölçüm yazılımı
1EXTRA Serisi vizyon ölçüm makinesi, çeşitli ölçüm fonksiyonlarına sahip güçlü ölçüm yazılımlarının birden fazla seçeneği ile uyumludur.noktalar gibi geometrik öğeleri ölçebilir, daireler, çizgiler, açılar, açılar vb. ve mesafe, yuvarlaklık, düzlük, konsantriklik vb. gibi boyutlar.
2Basit ve anlaşılır bir işletim arayüzü, ölçümü daha basit ve verimli hale getirir.
3. CAD dosyası girişi ve karşılaştırması, ölçüm raporunun kolay çıkışı ve ölçüm sonuçlarının SPC analizi
◆ Esnek genişletilebilirlik
1Ekstra serisi CMM, Renishaw sonda serisi ile uyumludur (ifadesi), ve kullanıcılar bir makine üzerinde kolayca iki boyutlu ve üç boyutlu ölçüm işlevlerini gerçekleştirebilirler.Yazılım tüm ölçüm sonuçlarının tek bir koordinat sisteminde olduğundan emin olmak için optik lens ve dokunmatik sonda arasındaki kayma hesaplayabilir.
2Ölçüm sonuçları ters mühendislik uygulaması için 3 boyutlu grafiklere aktarılabilir.
3Farklı müşterilerin farklı ölçüm gereksinimlerini karşılamak için çeşitli temassız sensörler ve hızlı sabitleme sistemi seçilebilir.
4Yeşil kontur ışığı, farklı malzemelerin veya şekillerin farklı parçaları için daha esnek ve güçlü olması ve daha güçlü ölçüm uygulamaları sağlamak için seçilebilir.
