Otomatik Odaklamalı VMS Görüntü Ölçüm Sistemlerine sahip Z ekseni
AÇIKLAMA

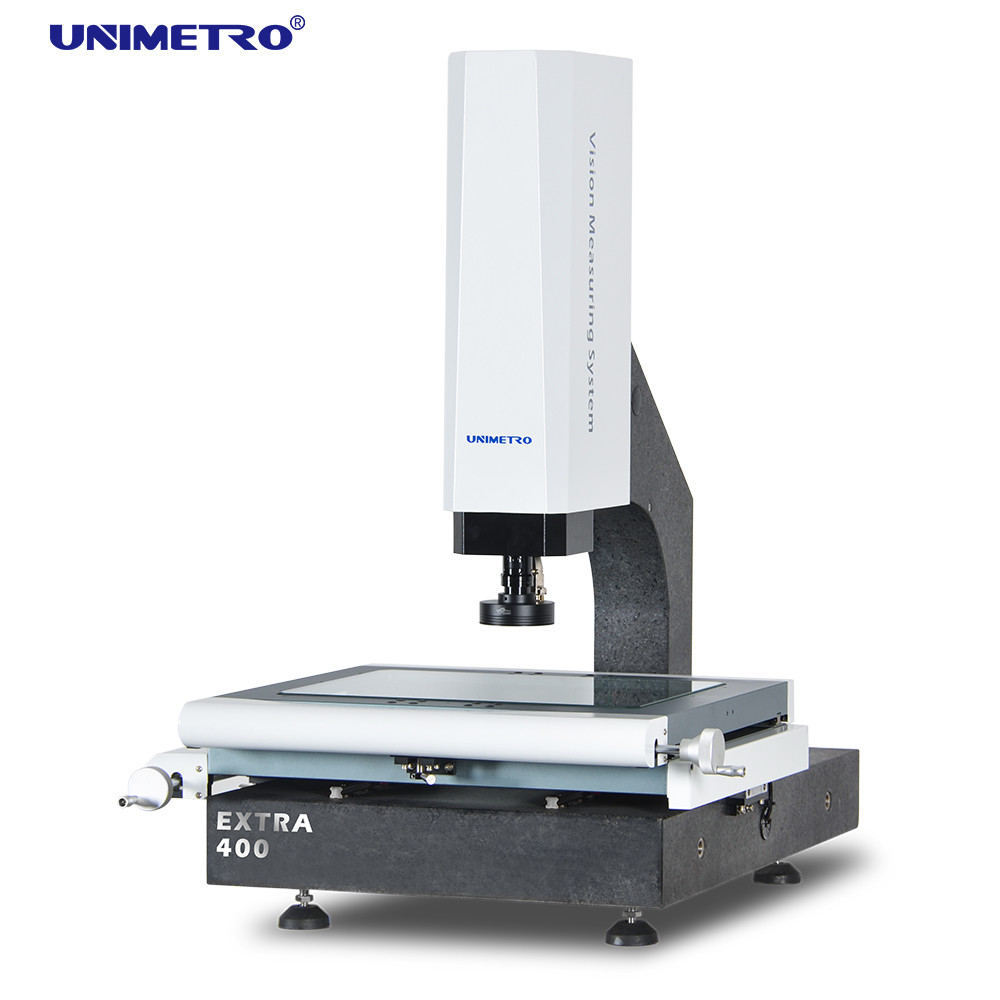

EXTRA serisi yarı otomatik kameralı ölçüm makinesi, müşterilere sıradan ürünlerin ötesinde ölçüm fonksiyonu ve kullanıcı deneyimi sunar. Tam kapsamlı z ekseni servo kontrolü, Z ekseni hareketinin ince kontrolü ve ince ayarı için el darbe üretecinin standart konfigürasyonu, otomatik görüntü odaklama fonksiyonu ile ölçüm verimliliğiniz ve kullanıcı deneyiminiz büyük ölçüde iyileştirilir.
Parametreler
| Modeli |
EKSTRA 200 |
EKSTRA 300 |
EKSTRA 400 |
EKSTRA 500 |
| Boyut(mm)(U*G*Y) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Ölçüm aralığı (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ölçüm Doğruluğu (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Tekrarlanabilirlik (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Ağırlık (kg) |
140kg |
190kg |
240kg |
290kg |
| Görüntü ve Ölçüm |
CCD |
200mm (müşterinin ihtiyacına göre yükseltilebilir) |
| Objektif |

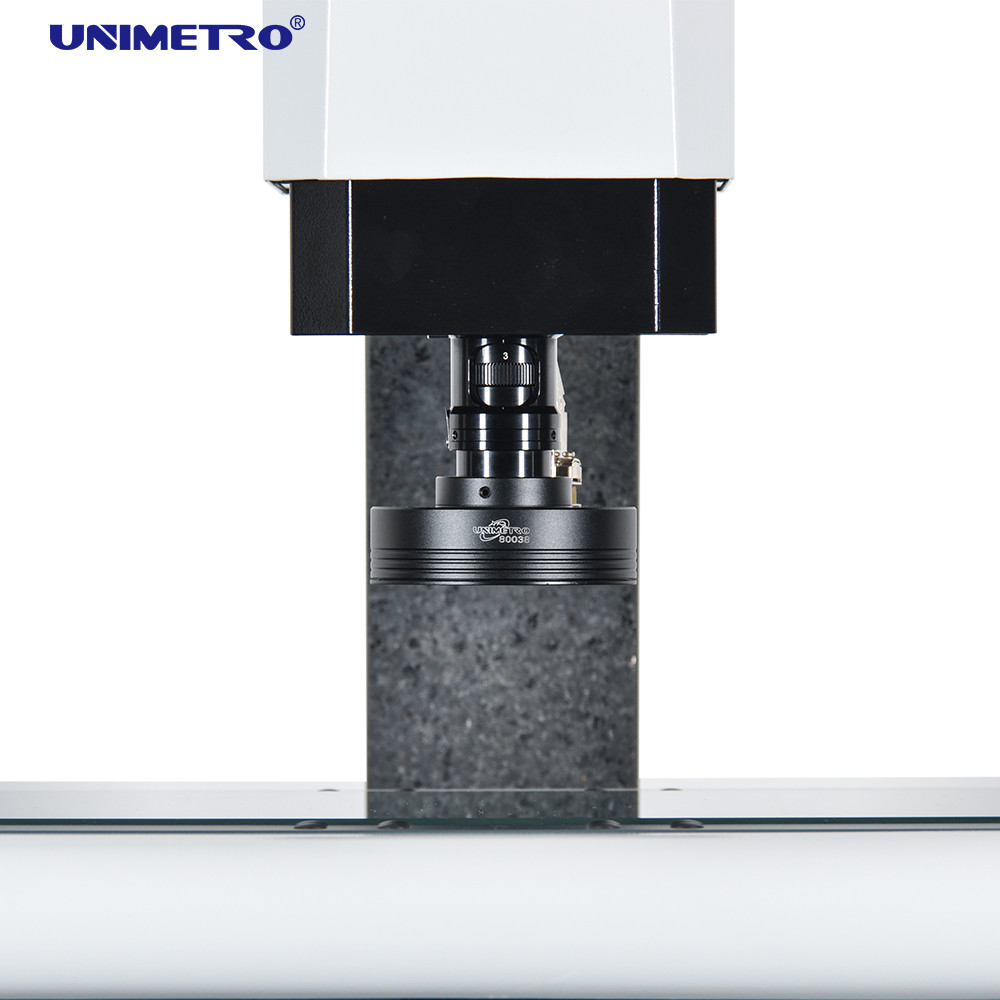

Manuel girintili yakınlaştırma lensi 0,7-4,5X/Otomatik yakınlaştırma lensi 1-10X |
| Büyütme |
18-195X (Yalnızca referans amaçlıdır. Farklı kamera ve lenslerle büyütme farklı olacaktır.) |
| Görüş Alanı |
8,1~1,3 mm |
| Çalışma mesafesi |
108 mm |
| Doğrusal ölçek çözünürlüğü |
0,5 μm (seçenek için 0,1μm) |
| Sürüş sistemi |
X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur |
| Aydınlatma |
Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışık, koaksiyel, seçenek için |
Özellikler
◆Kalite ayrıntıları kontrolü
1. Granit taban ve sütun, mükemmel stabilite;
2. Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
3. Sert oksidasyon yüzey işlemeli çizilmez çalışma aşaması;
4. Hareket sisteminin hassasiyetini ve stabilitesini sağlamak için hassas doğrusal kılavuz, bilyalı vida ve AC servo motor vb. taşlama ile standart;
5. Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.
◆Yüksek performanslı yapılandırma
1. Doğru konumlandırmayı sağlamak için X, Y iki eksenli manuel kontrol;
2. Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve stabilitesini geliştirmek için yüksek hassasiyetli doğrusal kılavuz ve servo motor kontrol sistemini benimser;
3.0.5um yüksek hassasiyetli doğrusal cetvel ve hassas çalışma masası, makinenin doğruluğunun ≤ 2,5 + L / 100um olmasını sağlar;
4. Yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareket eden kilitleme cihazı, çalışma tezgahının 2um içinde dönüş hatasını sağlamak için kullanılır;
5. Endüstriyel yüksek çözünürlüklü renkli CCD, bozulma olmadan net görüntü kalitesi sağlar ve net gözlem ve doğru ölçüm ihtiyaçlarını karşılar;
6. 0,7-4,5x HD yakınlaştırma manuel elektronik geri bildirim sinyali yakınlaştırma merceği, yazılım, büyütmeyi hızlı ve otomatik olarak tanımlayabilir ve ilgili yakınlaştırma eylemini gerçekleştirebilir, böylece ölçüm adımlarını daha basit hale getirir;
◆Verimli ölçüm yazılımı
1. EXTRA Serisi görsel ölçüm cihazı, güçlü ölçüm yazılımının çoklu seçenekleriyle uyumludur. Çeşitlendirilmiş ölçüm fonksiyonuna sahip olan bu cihazlar, noktalar, daireler, çizgiler, açılar, açılar vb. gibi geometrik elemanların yanı sıra mesafe, yuvarlaklık, düzlük, eşmerkezlilik vb. boyutları da ölçebilir.
2. Basit ve anlaşılması kolay çalışma arayüzü, ölçümü daha basit ve verimli hale getirir;
3. CAD dosyası girişi ve karşılaştırması, ölçüm raporunun kolay çıktısı ve ölçüm sonuçları verilerinin SPC analizi
◆Esnek genişletilebilirlik
1. Ekstra seri CMM, Renishaw prob serisi (isteğe bağlı) ile uyumludur ve kullanıcılar, iki boyutlu ve üç boyutlu ölçüm fonksiyonlarını tek bir tezgahta kolaylıkla gerçekleştirebilirler. Yazılım, tüm ölçüm sonuçlarının tek bir koordinat sisteminde olmasını sağlamak için optik lens ile dokunmatik prob arasındaki ofseti hesaplayabilir.
2. Ölçüm sonuçları tersine mühendislik uygulaması için 3 boyutlu grafiklere aktarılabilir.
3. Farklı müşterilerin farklı ölçüm gereksinimlerini karşılamak için çeşitli temassız sensörler ve hızlı sabitleme sistemi seçilebilir
4. Farklı malzeme veya şekillerin farklı parçaları için daha esnek ve güçlü olması ve daha güçlü ölçüm uygulamaları sağlaması için yeşil kontur ışığı seçilebilir.
