Hızlı Tepki Veren Görme Ölçüm Makinesi Z Ekseni Motorlu Kontrol

Temel bilgi
Menşe yeri: Çin
Marka adı: Unimetro
Sertifika: CE ISO
Model numarası: E300
Min sipariş miktarı: 1set
Fiyat: usd5460-usd6300usd/set
Ambalaj bilgileri: Ahşap kasa
Teslim süresi: 15 gün
Ödeme koşulları: / T
Yetenek temini: Ayda 30 Set
Detay Bilgi
Boyut: 600*740*980mm Ölçüm aralığı: 300*200*200
Ölçüm doğruluğu: 2.5+L/100 Ağırlık: 190kg
tekrarlanabilirlik: 2.5μm
Vurgulamak:

Hızlı Tepki Görme Ölçüm Makinesi

,

Z Ekseni Görme Ölçüm Makinesi

,

Görüş Ölçüm Makinesi Motorlu Kontrol


Ürün Açıklaması

Yüksek doğrulukta görsel ölçüm sistemleri led kontur ışık görüş ölçüm makineleri vmm makinesi







Ürün Açıklaması

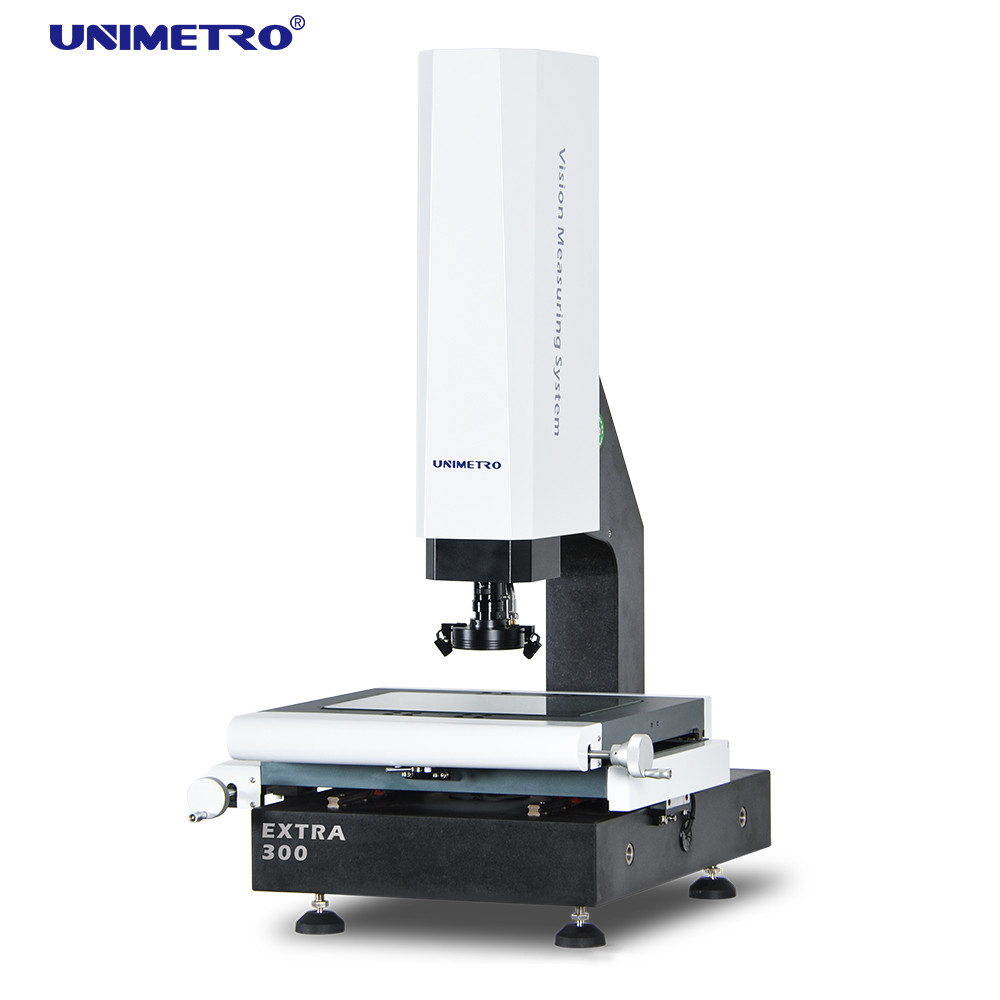

Hızlı Tepki Veren Görme Ölçüm Makinesi Z Ekseni Motorlu Kontrol 0


UVizyon ölçüm makinelerimiz aşağıdaki özelliklere sahiptir:
► Granit taban ve kolon, mükemmel stabilite;
► Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve kararlılığını geliştirmek için yüksek hassasiyetli lineer kılavuz ve servo motor kontrol sistemini benimser;
► Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
► Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayar modülü, 3 halka ve 4 bölgede ışığın parlaklığını serbestçe kontrol edebilir.









Sabit Konfigürasyon

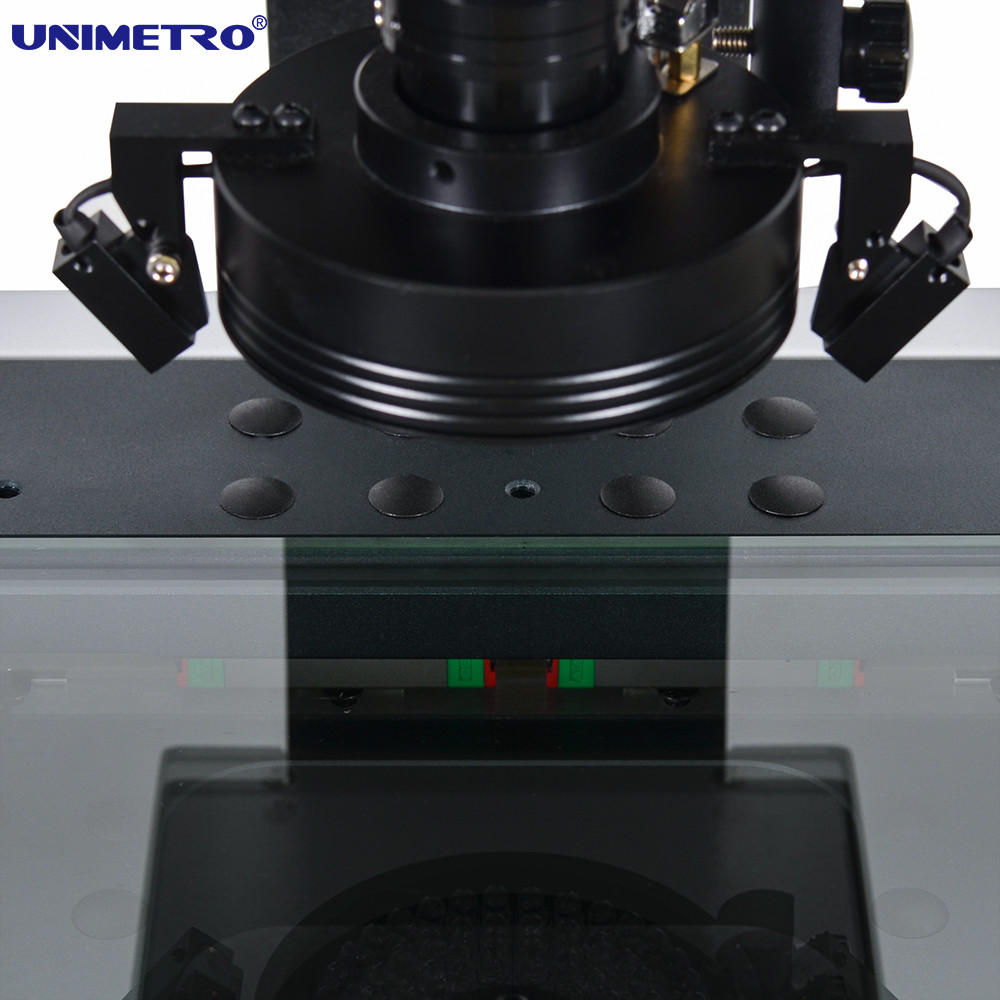

Hızlı Tepki Veren Görme Ölçüm Makinesi Z Ekseni Motorlu Kontrol 1

Görsel ölçüm makinelerimizin konfigürasyonları aşağıdaki gibidir:
● 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler
● Yüksek performanslı Otomatik odaklama işlevi
● Renishaw dokunmatik prob ile uyumlu
● Alüminyum çalışma aşaması ve sert anotlama
● 3 halka 8 bölüm LED halka ışık yazılım kontrolü ve programlanabilir
● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
● 1,2M piksel HD dijital kamera
● Entegre çekirdek kontrol kutusu
● Z ekseni motorlu kontrol
● HIWIN lineer kılavuz yolu
● Z ekseni hareket kontrolü için manuel puls üreteci
● Yardımcı konumlandırma ve odaklama için Lazer göstergeleri ile
● Büyütme sinyali geri besleme sensörlü 0,7-4,5X manuel girintili yakınlaştırma lensi





Ürün Özellikleri

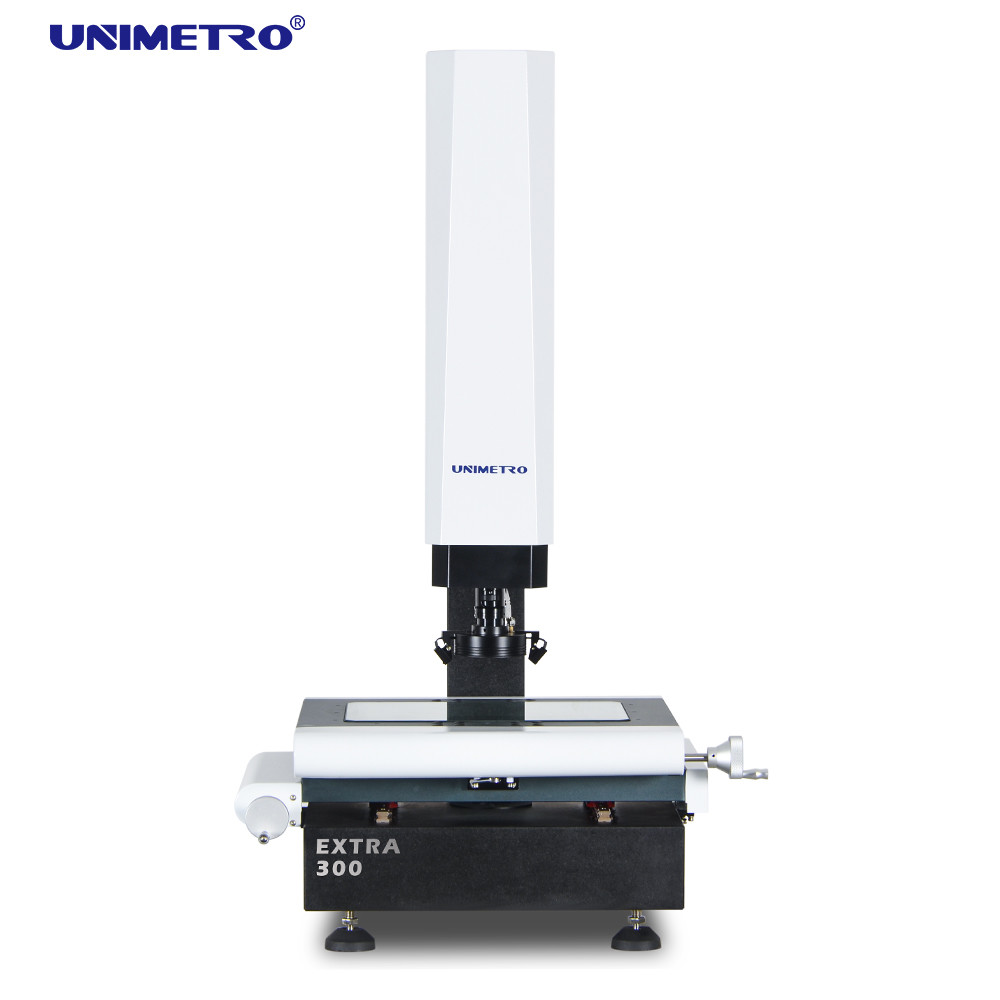

Hızlı Tepki Veren Görme Ölçüm Makinesi Z Ekseni Motorlu Kontrol 2

Görsel ölçüm makinelerimiz, 3 boyutlu işlevi gerçekleştirmek için prob ekleyebilir
● Kolay kalibrasyon
● Çoklu açı dokunma
● Hızlı koordinat sistemi ayarı
● Renishaw'un tüm prob uçları ile uyumlu
● CAD modülü desteklenir(Opsiyonel)
● 3D çizim çıktısı
● Yıldız probu uyumlu
● 3D boyut ölçümü
● Görüntü ve dokunmatik prob, ölçümü birleştirir
● Prob rafı desteklenir(Opsiyonel)





parametreler

Vizyon ölçüm makinelerimizin parametreleri aşağıdaki tabloda gösterildiği gibidir:


modeli EKSTRA 200 EKSTRA 300 EKSTRA 400 EKSTRA 500
Boyut(mm)(U*G*Y) 500*540*930 600*740*980 700*840*980 800*940*980
Ölçüm aralığı (mm)(X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Ölçüm Doğruluğu (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Tekrarlanabilirlik (μm) 2.5 2.5 2.5 3
Ağırlık (kg) 140kg 190kg 240kg 290kg
Görüntü ve Ölçüm CCD 200mm (müşterilerin ihtiyaçlarına göre yükseltilebilir)
Lens Manuel girintili zoom lensi 0,7-4,5X/Otomatik zoom lensi 1-10X
Büyütme 18-195X (Sadece referans içindir. Farklı kamera ve lenslerde büyütme farklı olacaktır.)
Görüş alanı 8.1~1.3mm
çalışma mesafesi 108mm
Doğrusal ölçek çözünürlüğü 0,5 μm (seçenek için 0.1μm)
sürüş sistemi X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma Programlanabilir 4 bölüm LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölüm LED halka ışığı, koaksiyel, seçenek için





Yazılım İşlevi



UNIMETRO INSPECT3D yazılımı, kullanıcı dostu bir kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır,
güçlü fonksiyon, kullanıcıların hızlı ve hassas ölçüm elde etmelerini sağlar.
Yazılım, tam İngilizce dil UI sunuyor, ayrıca yeni dil geliştirmeye izin veriyor.

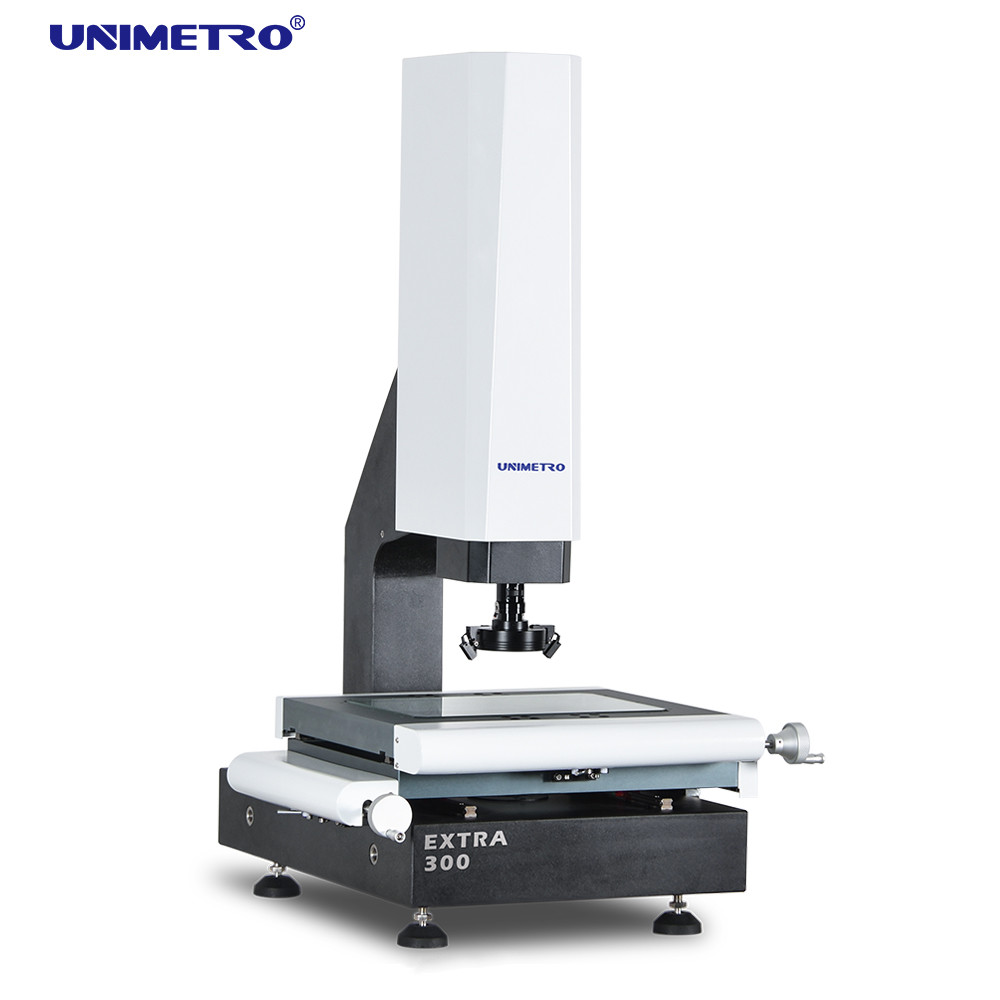

Hızlı Tepki Veren Görme Ölçüm Makinesi Z Ekseni Motorlu Kontrol 3





●CAD dosyasını girin ve ölçün
● Kolay kalibrasyon
● CAD dosyasını girin ve ölçün
● Parça dizisi ve makro ölçümü
● Otomatik odaklama ve yükseklik ölçümü
● Gezinme işlevi, hızlı yer bulmayı sağlar
● Güçlü geometrik ölçüm işlevi
● Çoklu veri raporları ve grafik veri çıkışı işlevi
● Esnek kullanıcı programı
● Referans öğeleri oluşturma
● Güçlü kenar algılama işlevi
● Birden fazla harici aksesuarı destekleme
● Elemanların geometrik toleransının otomatik hesaplanması
● Karmaşık üretimin hızlı ve kolay bir şekilde ölçülmesi





Şirket Bilgisi

Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Müşterimiz ve Temsilcimiz

Visual Measurement Machine
Visual Measurement Machine
SSS
Visual Measurement MachineQ1: Bir fabrika veya ticaret şirketi misiniz?
Visual Measurement MachineA1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
Visual Measurement MachineS2: Şirketiniz ağırlıklı olarak ne yapıyor?
Visual Measurement MachineA2: Biz esas olarak Vizyon ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
Visual Measurement MachineS3: Uygun Şartname Nasıl Seçilir?
Visual Measurement MachineA3: Ölçülecek ürünün çeşidini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklerde ölçüm aleti tavsiye eder.
Visual Measurement MachineQ4: özelleştirilmiş hizmeti kabul ediyor musunuz?
Visual Measurement MachineA4: Emin olun!Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
Visual Measurement MachineS5: Garanti süreniz nedir?
Visual Measurement MachineA5: Ürün garanti süremiz 1 yıldır.Ürün kalitemiz çok istikrarlı ve
bazı kırılabilir parçalarda çok gelişti.Ürün kalitemizden emin olabilirsiniz.
