Detay Bilgi

Boyut:	600740980mm	Ölçüm Aralığı:	300200200
Ölçüm doğruluğu:	2.5+l/100	Ağırlık:	190Kg
Tekrarlanabilirlik:	2,5μm
Vurgulamak:	Hızlı Tepki Görme Ölçüm Makinesi , Z Ekseni Görme Ölçüm Makinesi , Görüş Ölçüm Makinesi Motorlu Kontrol

Ürün Açıklaması

Yüksek doğruluklu görsel ölçüm sistemleri led kontur ışığı görüş ölçüm makineleri vmm makinesi

Ürün Açıklaması

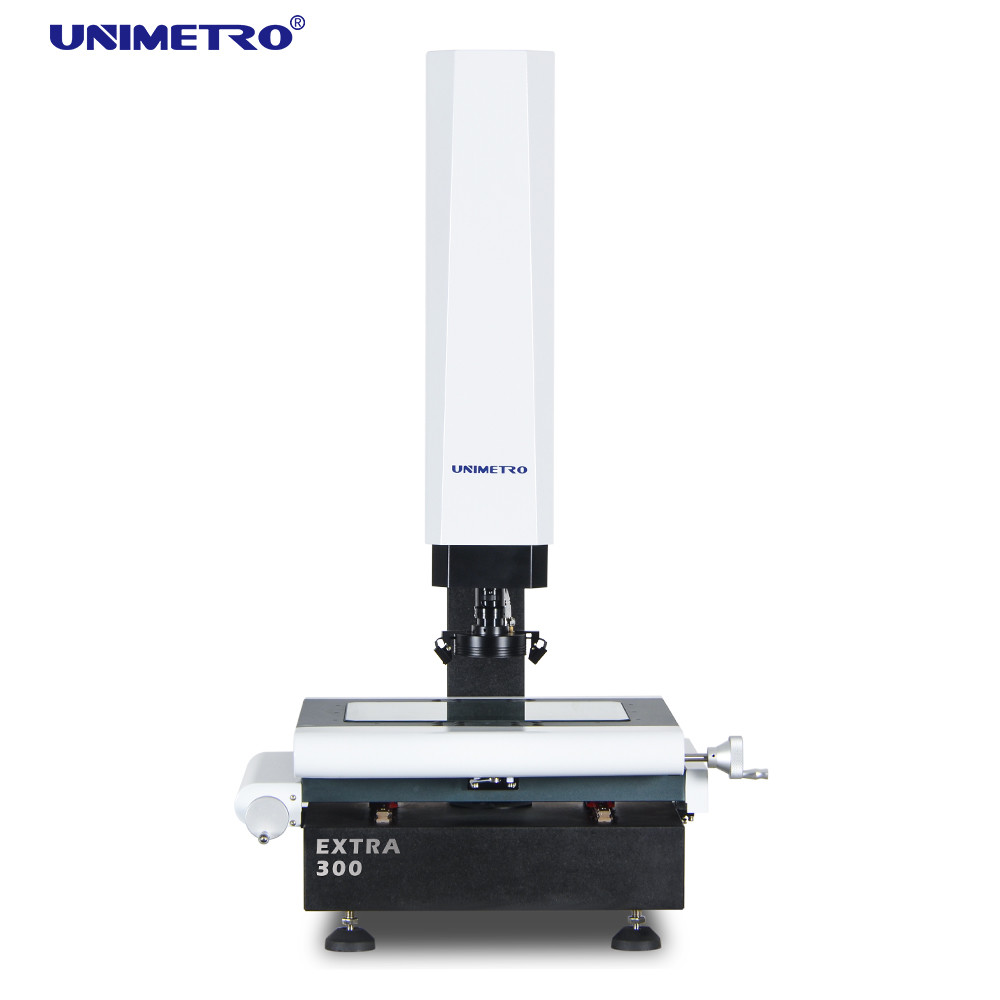

LED Kontur Aydınlatmalı, Hızlı Tepkili ve Motorlu Z Ekseni Kontrollü Görüş Ölçüm Makinesi 0

UGörsel ölçüm makinelerimiz aşağıdaki özelliklere sahiptir:
► Granit taban ve sütun, mükemmel stabilite;
► Z ekseni, otomatik odaklamayı gerçekleştirmek, yapay odaklama hatasını ortadan kaldırmak ve ölçüm doğruluğunu ve stabilitesini geliştirmek için yüksek hassasiyetli doğrusal kılavuz ve servo motor kontrol sistemini benimser;
► Alüminyum çalışma aşaması, hareket kontrolünün hızlı tepki vermesini ve esnek olmasını sağlar;
► Programlanabilir 3 halkalı 4 bölümlü LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi ve yazılımın yerleşik ışık ayarlama modülü, 3 halka ve 4 bölgedeki ışığın parlaklığını serbestçe kontrol edebilir.

Donanım Yapılandırması

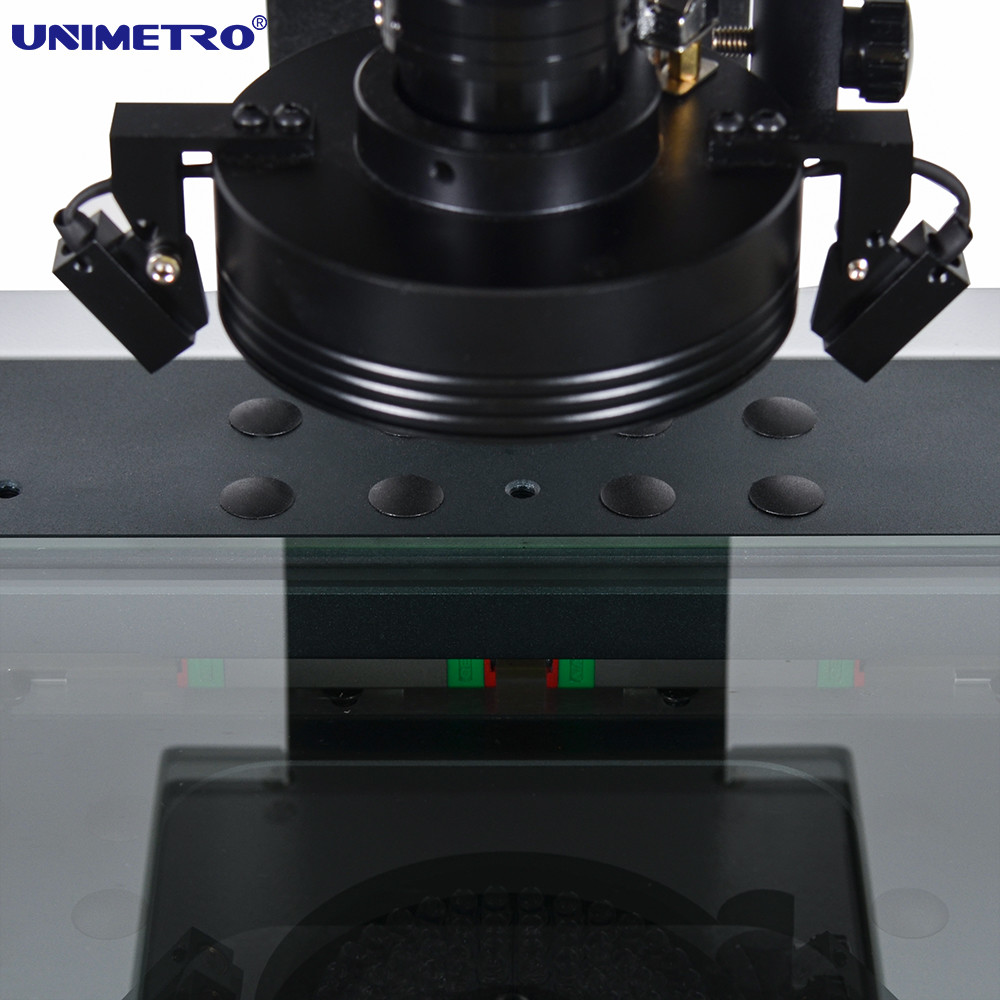

LED Kontur Aydınlatmalı, Hızlı Tepkili ve Motorlu Z Ekseni Kontrollü Görüş Ölçüm Makinesi 1

Kameralı ölçüm makinelerimizin konfigürasyonları aşağıdaki gibidir:
● 3 eksenli 0,5um çözünürlüklü doğrusal ölçekler
● Yüksek performanslı Otomatik odaklama işlevi
● Renishaw'un temaslı probu ile uyumlu
● Alüminyum çalışma aşaması ve sert eloksal
● 3 halkalı 8 bölümlü LED halka ışık, yazılım kontrolü ve programlanabilir
● Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir
● 1,2M piksel HD dijital kamera
● Entegre çekirdek kontrol kutusu
● Z ekseni motorlu kontrol
● HIWIN doğrusal kılavuz yolu
● Z ekseni hareket kontrolü için manuel puls üreteci
● Yardımcı konumlandırma ve odaklama için Lazer göstergelerle
● Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi

Ürün Özellikleri

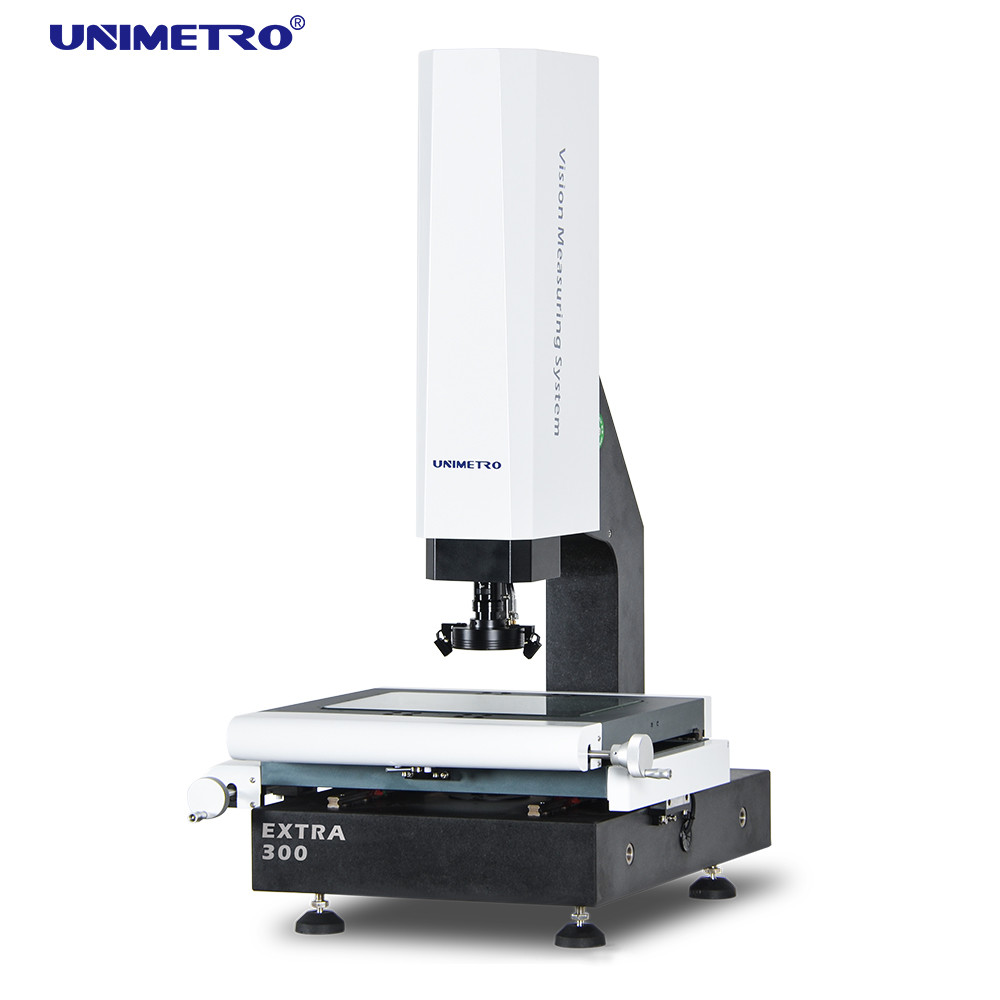

LED Kontur Aydınlatmalı, Hızlı Tepkili ve Motorlu Z Ekseni Kontrollü Görüş Ölçüm Makinesi 2

Görsel ölçüm makinelerimiz 3 boyutlu işlevi gerçekleştirmek için prob ekleyebilir
● Kolay kalibrasyon
● Çok açılı dokunma
● Hızlı koordinat sistemi ayarı
● Renishaw prob uçlarının tüm serisiyle uyumludur
● CAD modülü desteklenir (İsteğe bağlı)
● 3 boyutlu çizim çıktısı
● Yıldız probu uyumlu
● 3 boyutlu boyut ölçümü
● Görüntü ve dokunmatik prob ölçümü birleştirir
● Prob rafı desteklenir (İsteğe bağlı)

Parametreler

Vizyon ölçüm makinelerimizin parametreleri aşağıdaki grafikte gösterildiği gibidir:

Modeli		EKSTRA 200	EKSTRA 300	EKSTRA 400	EKSTRA 500
Boyut(mm)(UGY)		500540930	600740980	700840980	800940980
Ölçüm aralığı (mm)(XYZ)		200100150	300200200	400300200	500400200
Ölçüm Doğruluğu (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Tekrarlanabilirlik (μm)		2.5	2.5	2.5	3
Ağırlık (kg)		140kg	190kg	240kg	290kg
Görüntü ve Ölçüm	CCD	200mm (müşterinin ihtiyacına göre yükseltilebilir)
	Objektif	Manuel girintili yakınlaştırma lensi 0,7-4,5X/Otomatik yakınlaştırma lensi 1-10X
	Büyütme	18-195X (Yalnızca referans amaçlıdır. Farklı kamera ve lenslerle büyütme farklı olacaktır.)
	Görüş Alanı	8,1~1,3 mm
	Çalışma mesafesi	108 mm
Doğrusal ölçek çözünürlüğü		0,5 μm (seçenek için 0,1μm)
Sürüş sistemi		X, Y ekseni manuel kontrolü, Z ekseni yakın döngü CNC kontrolü ve AUTU FOCUS işlevi mevcuttur
Aydınlatma		Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışık, koaksiyel, seçenek için

Yazılım İşlevi

UNIMETRO INSPECT3D yazılımı kullanıcı dostu kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır,

Güçlü fonksiyon, kullanıcıların hızlı ve hassas ölçüm elde etmesini sağlar.

Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor ve aynı zamanda yeni dil geliştirilmesine de olanak tanıyor.

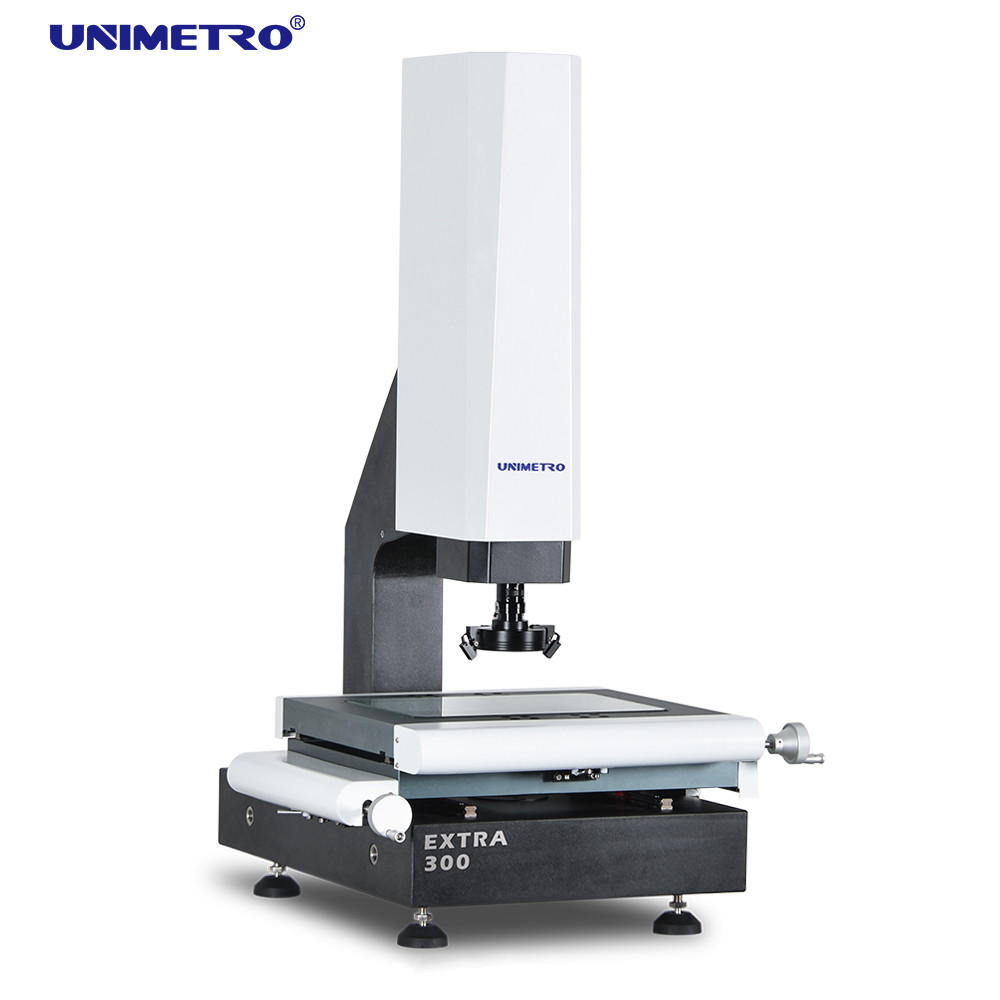

LED Kontur Aydınlatmalı, Hızlı Tepkili ve Motorlu Z Ekseni Kontrollü Görüş Ölçüm Makinesi 3

●CAD dosyasını girin ve ölçün
● Kolay kalibrasyon
● CAD dosyasını girin ve ölçün
● Parça dizisi ve makro ölçüm
● Otomatik odaklama ve yükseklik ölçümü
● Navigasyon işlevi hızlı konum belirlemeye yardımcı olur
● Güçlü geometrik ölçüm fonksiyonu
● Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu
● Esnek kullanıcı programı
● Referans öğeleri oluşturma
● Güçlü kenar algılama işlevi
● Birden fazla harici aksesuarın desteklenmesi
● Elemanların geometrik toleransının otomatik hesaplanması
● Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak nedir?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyelerde bulunacaktır.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz bazı kırılabilir parçalarda çok iyi gelişme gösterdi. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Çin
Marka adı:	Unimetro
Sertifika:	CE, ISO
Model numarası:	E300

Min sipariş miktarı:	1 set
Fiyat:	usd5460-usd6300usd/set
Ambalaj bilgileri:	Ahşap kasa
Teslim süresi:	15 gün
Ödeme koşulları:	/ T
Yetenek temini:	Ayda 30 Set
