Küçük Parti Denetimi için Tam Manuel Kameralı Ölçüm Sistemleri
AÇIKLAMA

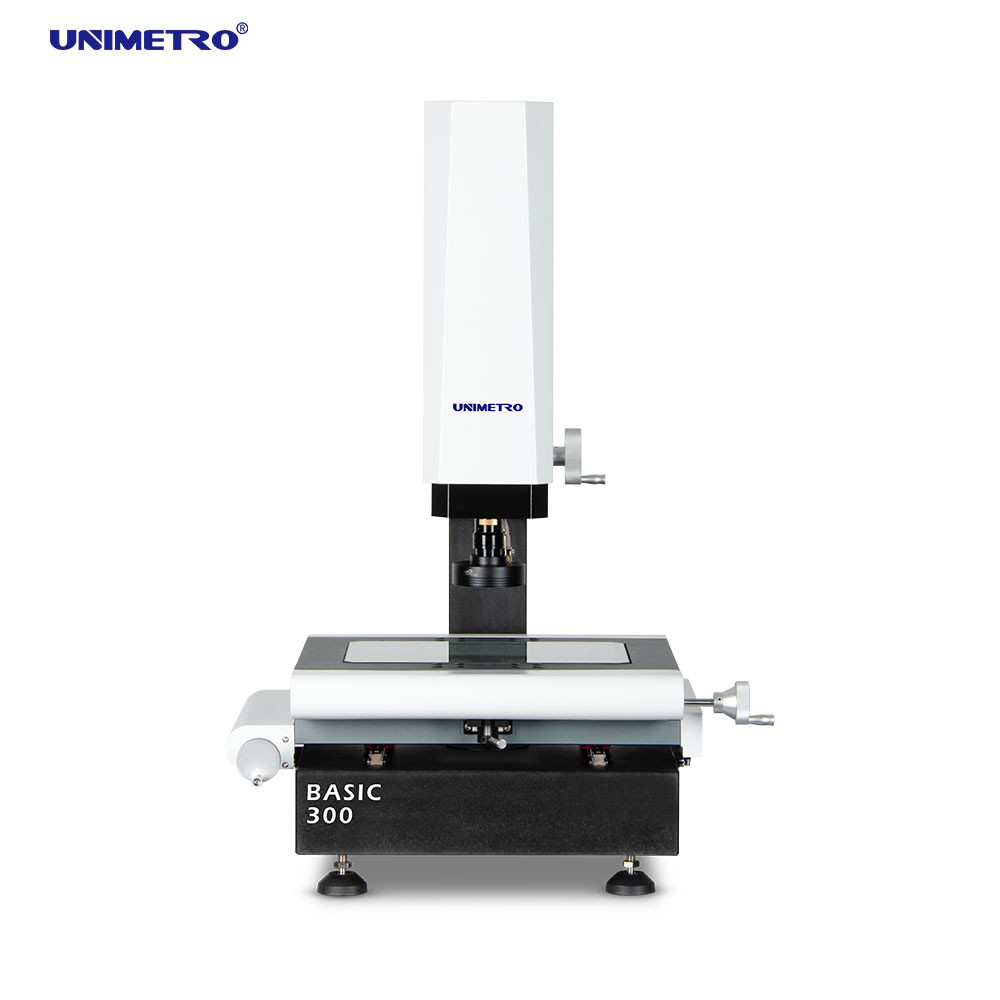

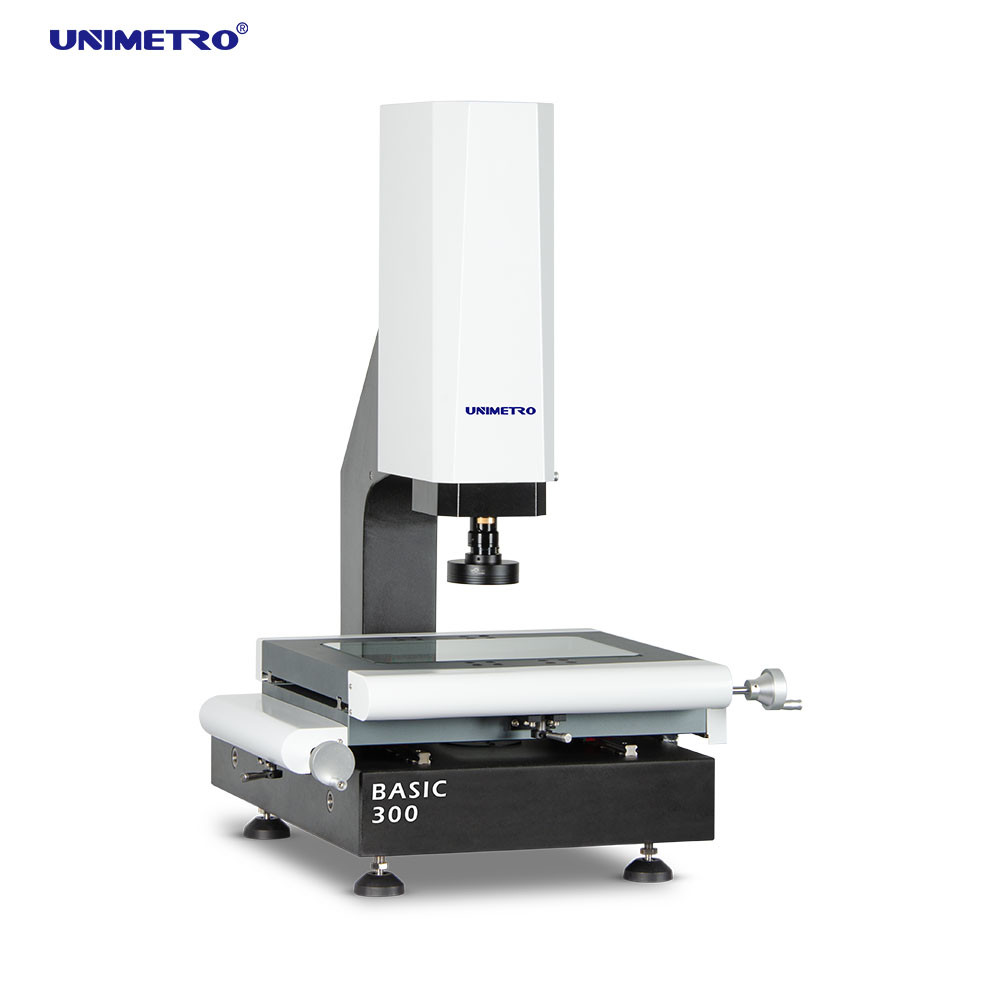

BASIC Serisi görsel ölçüm makinesi, doğru parça üreten çoğu fabrika için en yaygın model olan UNIMETRO tarafından tasarlanmış ve geliştirilmiştir. Küçük miktarda numune ölçüm uygulaması için uygundur. Kullanıcı dostu yazılıma sahip 3 eksenli manuel kontrol, operatörün makine kullanımını çok kısa sürede yönetmesine olanak tanır.
Parametreler
| Modeli |
TEMEL 200 |
TEMEL 300 |
TEMEL 400 |
TEMEL 500 |
| Boyut(mm)(U*G*Y) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Ölçüm aralığı (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Ölçüm Doğruluğu (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Tekrarlanabilirlik (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Ağırlık (kg) |
140kg |
190kg |
240kg |
290kg |
| Görüntü ve Ölçüm |
CCD |
1,2M piksel HD dijital kamera |
| Objektif |
Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi |
| Büyütme |
18-195X (Yalnızca referans amaçlıdır. Farklı kamera ve lenslerle büyütme farklı olacaktır.) |
| Görüş Alanı |
8,1~1,3 mm |
| Çalışma mesafesi |
80mm |
| Doğrusal ölçek çözünürlüğü |
0,5 μm (seçenek için 0,1μm) |
| Sürüş sistemi |
X,Y,Z ekseni manuel kontrolü |
| Aydınlatma |
Programlanabilir 4 bölümlü LED halka yüzey ışığı, paralel LED kontur ışığı, 8 bölümlü LED halka ışık, koaksiyel, seçenek için |
* L uzunluk ölçümüdür (mm), Z ekseninin mekanik doğruluğu ve odak doğruluğu
iş parçasının yüzeyi.
* Büyütme yaklaşık değerdir, monitörün boyutu ve çözünürlüğü ile ilgilidir.
* Görüş alanı(mm) = (çapraz*Yatay*Dikey)
* 0,5X veya 2X objektif isteğe bağlı olarak mevcuttur ve görüntü büyütmeyi gerçekleştirir: 13X~86X veya 52X~344X.
ÖZELLİKLER
◆ Kalite ayrıntıları kontrolü
1. Granit taban ve sütun, mükemmel stabilite;
2. Alüminyum çalışma aşaması, hareket kontrolünü hızlı tepki veren ve esnek hale getirir;
3. Sert oksidasyon yüzey işlemeli çizilmez çalışma aşaması;
4. Hareket sisteminin hassasiyetini ve stabilitesini sağlamak için hassas doğrusal kılavuz, bilyalı vida ve AC servo motor vb. taşlama ile standart;
5. Hareket kontrolü ile gömülü entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuma olarak tüm sinyal kontrolü, makinenin performansının son derece kararlı olmasını sağlar.
◆Yüksek performanslı yapılandırma
1. Doğru konumlandırmayı sağlamak için X, Y, Z üç eksenli manuel kontrol;
2.0.5um yüksek hassasiyetli doğrusal cetvel ve hassas çalışma masası, makinenin doğruluğunun ≤ 2,5 + L / 100um olmasını sağlar;
3. Yüksek hassasiyetli dişsiz cilalı çubuk ve hızlı hareket eden kilitleme cihazı, çalışma tezgahının 2um içinde dönüş hatasını sağlamak için kullanılır;
4. Endüstriyel yüksek çözünürlüklü renkli CCD, bozulma olmaksızın net görüntü kalitesi sağlar ve net gözlem ve doğru ölçüm ihtiyaçlarını karşılar;
5. Yüksek tekrarlanabilirliğe sahip 0,7-4,5x manuel çentikli zoom lens
◆ Verimli ölçüm yazılımı
1. BASIC Serisi görsel ölçüm cihazı, güçlü ölçüm yazılımının çoklu seçenekleriyle uyumludur. Çeşitlendirilmiş ölçüm fonksiyonuna sahip olan bu cihazlar, noktalar, daireler, çizgiler, açılar, açılar vb. gibi geometrik elemanların yanı sıra mesafe, yuvarlaklık, düzlük, eşmerkezlilik vb. boyutları da ölçebilir.
2. Basit ve anlaşılması kolay çalışma arayüzü, ölçümü daha basit ve verimli hale getirir;
3. CAD dosyası girişi ve karşılaştırması, ölçüm raporunun kolay çıktısı ve ölçüm sonuçları verilerinin SPC analizi
◆ Esnek genişletilebilirlik
1. Farklı müşterilerden gelen farklı ölçüm gereksinimlerini karşılayabilen çok çeşitli temassız sensörler ve hızlı fikstürleme sistemi seçenek içindir
2. BASIC serisinde yeşil renkli buton ışığı mevcut olup, seriyi farklı malzeme veya şekillere sahip farklı parçalara daha esnek ve güçlü hale getirerek daha güçlü ölçüm uygulaması sunar.
3. BASIC serisinin esnek genişletilebilirliği sayesinde dokunmatik prob, temassız ölçüm sensörleri ve robot kolu ile uyumludur, ölçüm verimliliğini yüksek oranda artırır,
