Tek Bir Çerçeve 3D Koordinat Ölçüm Cihazı Uzun Seyahat Mesafeli
Ürün Genel Bakışı

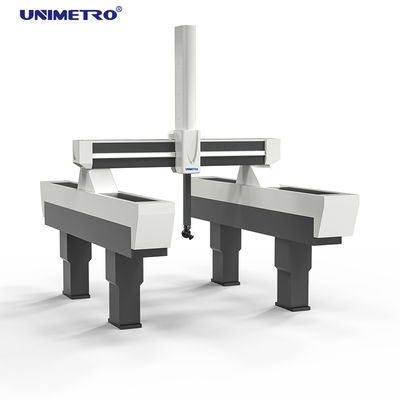

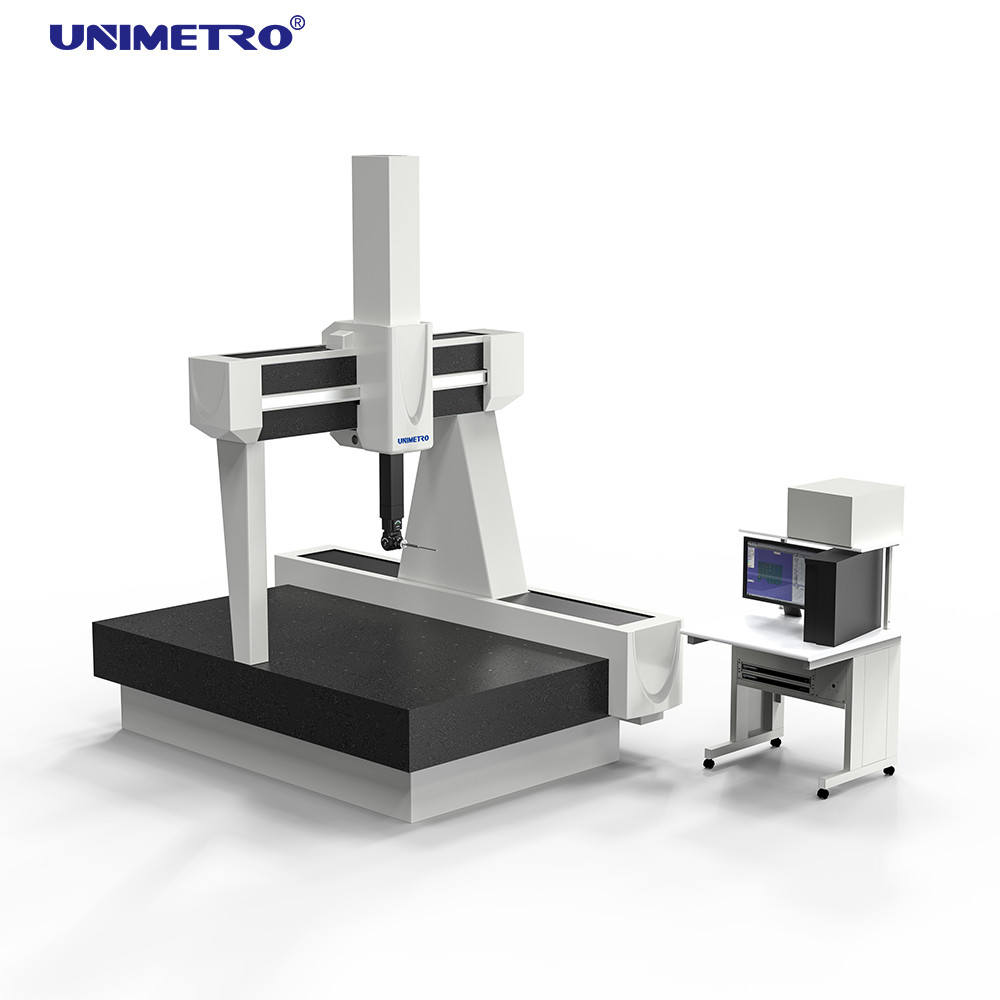

"Krypton", benzersiz bir tek taraflı yüksek tasarıma sahip, yüksek hassasiyetli, yüksek güvenilirlikli, büyük ölçekli bir üç koordinatlı ölçüm cihazıdır. Evrensel modüler tasarım konseptlerine dayanarak, tüm koordinatlı ölçüm cihazı türleri için olağanüstü güvenilirlik sağlarken bakımı kolaylaştırır. Bu modelin çeşitli özellikleri, 10 metreyi aşan uzatma raylarını içerir ve yer seviyesinin altına kurulum imkanı sunar. Krypton serisi, dokunmatik tetiklemeli dijital prob ölçümü, sürekli temaslı analog prob taraması ve lazer prob taraması dahil olmak üzere birden fazla ölçüm yöntemini destekler. Tüm prob seçenekleri tamamen değiştirilebilir olup, binlerce geometrik ve serbest formlu parçanın ölçülmesini kolaylaştırır.
Teknik Parametreler
| Ürün Adı |
Otomobil Muayenesi İçin Portal Tipi Koordinat Ölçüm Cihazı CMM |
| Kr Serisi |
Seyahat Aralığı (mm) |
Hassasiyet (um) |
MPEe |
MPEp |
| 1000 |
X: 1000-5000
Y: 800 |
1.5+L/350um |
1.5um |
|
| 1200 |
X: 1000-5000
Y: 1000 |
|
|
|
| 1500 |
X: 2000-5000
Y: 1200,1300,1500 |
|
|
|
| 1600,1800,2000,2500 |
X: 2000-5000
Y: 1500 |
|
|
|
| 2500 |
X: 2500-6000
Y: 1800 |
|
|
|
| 2500 |
X: 2500-8000
Y: 2000 |
|
|
|
Yazılım Sistemi
Ölçüm Yazılımı: Rational-DMIS Gelişmiş sürüm (CAD)
Manuel: Manuel + disk
Kontrol Sistemi ve Prob Sistemi
Kumanda kolu dahildir: RENISHAW kontrol sistemi, MCU kumanda kolu dahildir
Prob seti: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Prob kalemi: RENISHAW M2 M3 kalem
Tipik Uygulamalar
- Havacılık parçaları ve yapısal parçalar
- Büyük dişli
- Santral için büyük buhar türbini
- Deniz motorları ve pervaneleri
- Tren parçaları
Anahtar Özellikler

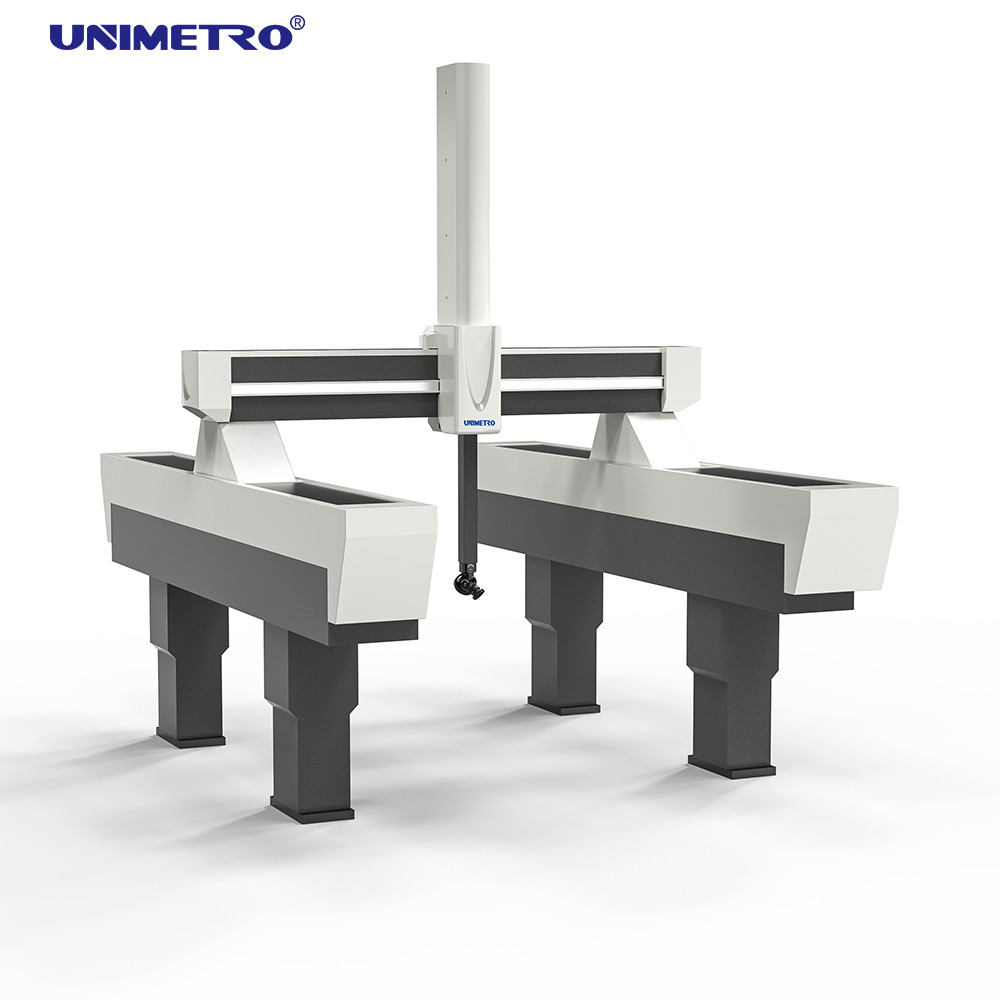

Yükseltilmiş Ray Yapısı - Geliştirilmiş Hassasiyet ve Stabilite
Üç koordinatlı ölçüm cihazındaki tek taraflı viyadük tasarımı, Abbe hatasını önemli ölçüde azaltarak daha yüksek hassasiyet ve büyük ölçüde iyileştirilmiş stabilite sağlar.
Üç Eksenli Kılavuz Ray - Tamamen Kapalı, Tamamen Granit Malzeme
Tüm makinelerde harici toz aşınmasından kaynaklanan hasarı önlemek ve kirlilik ile sıcaklık değişimlerinden korunma sağlamak için kapalı kılavuz raylar ile donatılmıştır. Bu, özellikle zorlu ortamlar için önemlidir. Üç eksenin tamamı, korozyona dayanıklı ve aynı termal genleşme katsayılarına sahip olan granit malzemeden yapılmıştır, bu da daha yüksek hassasiyet sağlar.
Yazılım
Rational-DMIS, yeni geliştirilmiş büyük ölçekli entegre bir 3D ölçüm yazılım paketidir. Yazılım geliştirme, hem yeni başlayanların kullanım kolaylığı ihtiyaçlarını hem de ileri düzey kullanıcıların işlevsel gereksinimlerini göz önünde bulundurur. Daha da önemlisi, CMM ölçüm yazılımı standardizasyonunun bir modelini temsil eder.
Rational DMIS programları, DMIS'in 5.0 sürümüne kadar tam ve yerel DMIS çekirdeği ile tasarlanmıştır, bu da sözde "DMIS desteği"nden (çekirdeğin DMIS olmadığı yerler) temelde farklıdır. Yerleşik bir ISO standardı (ISO 22093:2003) olarak DMIS, endüstri standardı uyumluluğu ve performansı sağlar.
