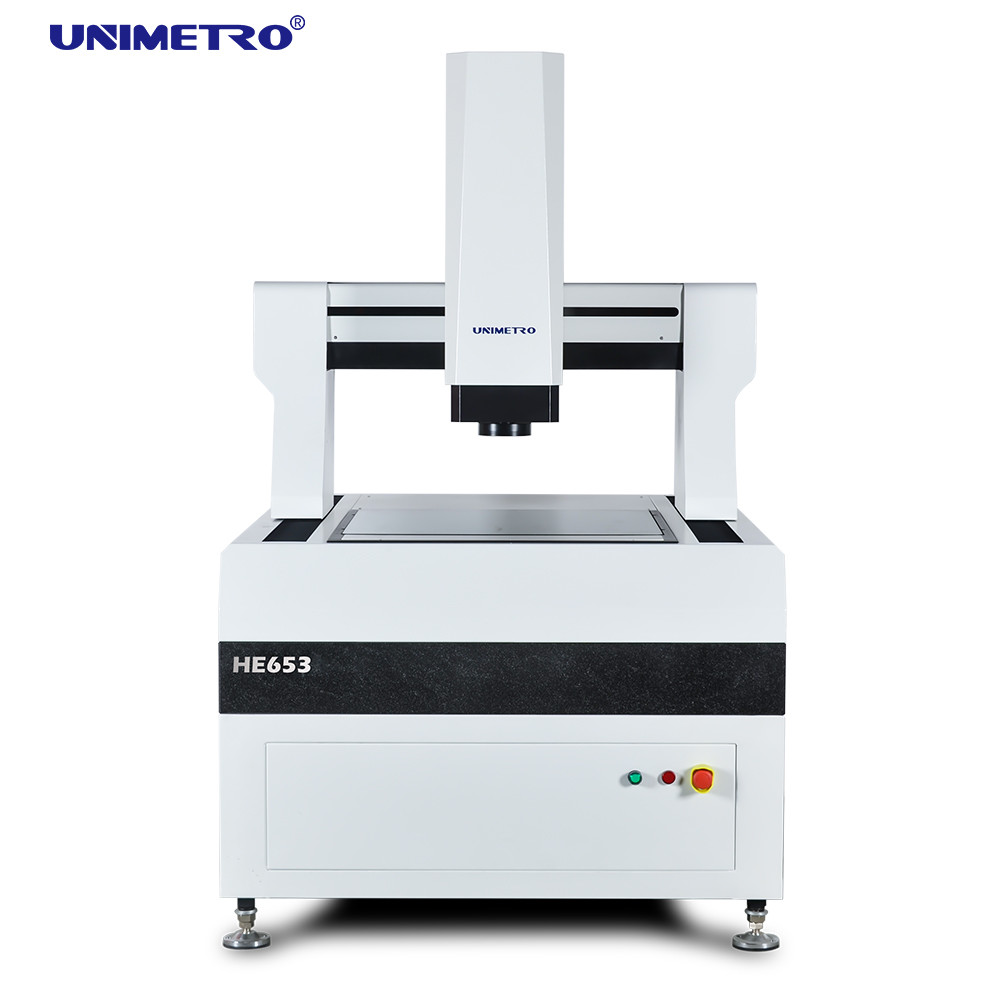

Hareketli Portal Yapısına Sahip Yüksek Çözünürlüklü Görüş Ölçüm Sistemi

HE serisi yüksek hassasiyetli gantry tipi görsel ölçüm sistemleri, çeşitli parçaların geometrik unsurları için yüksek hızlı ölçüm sunarak hassasiyeti ve verimliliği birleştirir.Bu sistemler PCB de dahil olmak üzere birçok endüstride yaygın olarak kullanılır., bakır kaplı laminat, cam paneller, LCD modülleri ve yalıtım malzemeleri.

Sınırlı eleman analizi, yüksek sertlik ve hassas mekanik yapıyı sağlayan HE serisi tasarım sürecine dahil edildi.Makine tabanı kapalı çerçeveli hareketli köprü tipi bir yapı kullanır, basitlik, yüksek yükleme kapasitesi ve optimal hareket performansı sağlar.

• Ölçüm sırasında sabit iş parçası olan hareketli portre yapısı
• Dört eksenli CNC tam otomatik kapalı döngü kontrolü tam otomasyon için
• Dayanıklılık ve güvenilirlik için granit tabanı ve kirişi
• Yüksek hassasiyet ve istikrar için 0,1 μm çözünürlüğü olan açık ızgara kuyruklu
• Hassas doğrusal rehber rayı, öğütme sınıfı top vida ve AC servo motoru konumlandırma doğruluğunu sağlar
• Açık gözlem ve istikrarlı ölçüm için yüksek çözünürlüklü renkli kamera
• 6Kesin otomatik zoom ve tek piksel düzeltmesi ile.5x sürekli otomatik zoom lens
• Programlanabilir 5 halka 8 bölgelik LED yüzey ışık kaynağı ve 256 seviyelik akıllı parlaklık ayarlaması ile iletim paralel LED kontur ışık kaynağı
• 3D ölçüm yeteneği için ithal temas sondası
• Inmeasuring4.2 bağımsız mülkiyet haklarına sahip, güçlü ve kullanıcı dostu otomatik görüntü ölçüm yazılımı

Büyük görme ölçüm makinemiz güçlü yazılım yetenekleri ile desteklenmektedir:

• External-Array RationalVue bileşik ölçüm yazılımı güçlü 2D / 3D bileşik ölçüm işlevleri sağlar
• Etkili ölçüm süreçleri için basit ve sezgisel bir işletim arayüzü
• Etkili ve hızlı parti ölçümü için otomatik ölçüm programı kurulumu
