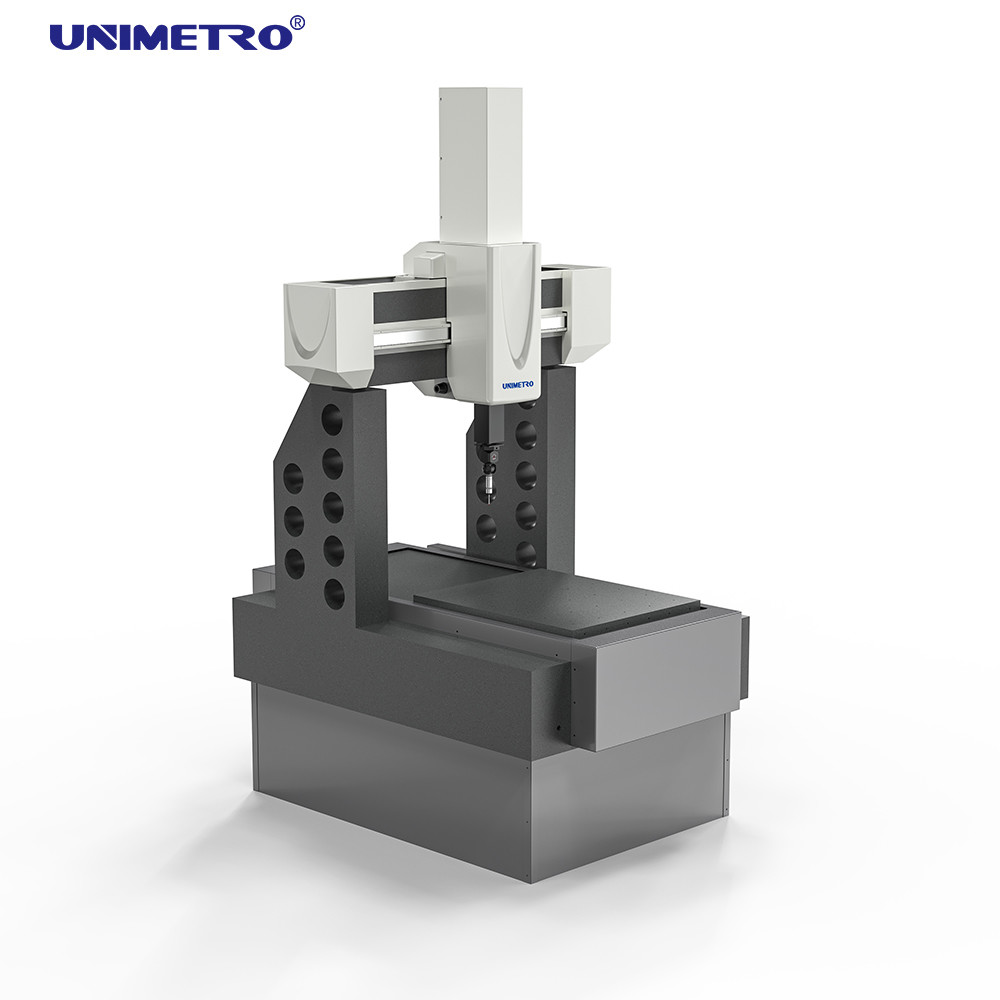

Otomotiv Denetimi ve 3D Ölçüm için Yüksek Hassasiyetli 1,2μm Seramik Kirişli CMM

Yazılım Sistemi: Ölçüm Yazılımı | Rational-DMIS Gelişmiş sürüm (CAD)

Manuel: Manuel+disk

Kontrol Sistemi ve Prob Sistemi: Joystick dahil | RENISHAW kontrol sistemi, MCU joystick dahil

Prob Seti: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Prob Ucu: RENISHAW M2 M3 uç

Çalışma Platformu: Yüksek kaliteli granit platform, hassas kuyruk kılavuz rayı. Granit tezgah, tüm makinenin desteğidir ve kalitesi makinenin genel performansını etkiler. Platform granit malzemeden yapılmış olup, hassas kuyruk kılavuz rayları ile birleştirilerek ölçüm cihazının titreşimini etkili bir şekilde azaltır ve tüm makinenin performansını iyileştirir.

Tam Kapalı Üç Eksenli Kılavuz Ray: Seramik kiriş, mil. X ve Z eksenleri seramik malzemeden yapılmıştır, paslanması kolay değildir, iyi rijitliğe, daha küçük termal genleşme katsayısına ve daha yüksek hassasiyete sahiptir!

Taban Braketi Çift Pasif Sönümleme Mekanizması: Üç koordinatlı ölçüm cihazı temel olarak üretim atölyesinde kullanılır ve yakındaki takım tezgahları veya nakliye araçları tarafından üretilen titreşimlerin kaçınılmaz olarak üç koordinatın doğruluğu üzerinde ölümcül bir etkisi olacaktır. Depreme dayanıklı bir temel yapmak temel bir fikirdir, bu da ek maliyetler ve sorunlar getirecektir. Üç koordinat desteğimiz, düşük frekanslı titreşimin etkisini önlemek için çift pasif sönümleme yapısını benimser, bu da ölçüm doğruluğunu büyük ölçüde sağlar ve depreme dayanıklı temel önlemlerinin sorununu azaltabilir.

Rational-DMIS, yeni geliştirilmiş büyük ölçekli kapsamlı üç boyutlu ölçüm yazılım paketidir. Yazılımın geliştirilmesi ve tasarımı, yalnızca yeni başlayanların yazılımı öğrenme ve kullanma kolaylığı gereksinimlerini ve ileri düzey kullanıcıların yazılım fonksiyonları gereksinimlerini dikkate almakla kalmaz, daha da önemlisi, üç koordinat ölçüm yazılımı için bir model ve standardizasyon haline gelir.

DMIS sürüm 5.0 öncesi Rational DMIS programları, sözde "DMIS uyumlu" (çekirdek DMIS değil) olanlardan oldukça farklı olan tam bir yerel DMIS çekirdeği kullanılarak tasarlanmıştır. Hepimizin bildiği gibi, DMIS bir ISO standardı (ISO 22093:2003) haline gelmiştir.
