Ana sayfa > Ürünler> Alet Muayene Sistemi> 1 yıllık garanti, özelleştirme desteği ve ahşap paketleme ile araç denetimi için vizyon ölçüm makinesi

1 yıllık garanti, özelleştirme desteği ve ahşap paketleme ile araç denetimi için vizyon ölçüm makinesi

Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging Vision Measuring Machine for Tool Inspection with 1-Year Warranty, Customization Support, and Wooden Case Packaging
Temel bilgi
Menşe yeri: Guangdong, Çin
Marka adı: UNIMETRO
Model numarası: Ranger 600
Min sipariş miktarı: 1
Fiyat: $22,000
En iyi fiyat Şimdi başvurun
Detay Bilgi
Malzeme: 80mm Renk: 60 mm
Z Ekseni aralığı: 60 mm Maksimum takım çapı: 50 mm
Maksimum araç uzunluğu: 300 mm Çalışma mesafesi: 90mm
Mercek Türü: 0,7-4,5X girintili yakınlaştırma merceği Kamera çözünürlüğü: 2M Pixel HD Kamera/5m Pixel HD Kamera (İsteğe bağlı)
Doğrusal Ölçek Çözünürlüğü: 0.0001mm Büyütme aralığı: 12.6x ~ 79.2x/25.2x ~ 158.4x (isteğe bağlı)
Görüş alanı: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (isteğe bağlı) Ölçüm doğruluğu: X ~ y, (2.5+l/100) µm, L ölçülen uzunluktur
bilgisayar sistemi: Hepsi bir arada PC sistemi, Windows 10 OS, 24 "LCD Monitör aydınlatma sistemi: 8 bölüm LED halka ışığı, kontur ışığı, esnek yardımcı ışık
Döner aşama açıları: 0 derece ve 90 derece
Vurgulamak:

1 Year Warranty Tool Inspection System

,

Customized Support Vision Measurement Machine

,

Wooden Case Packaging VMM Machine

Ürün Açıklaması

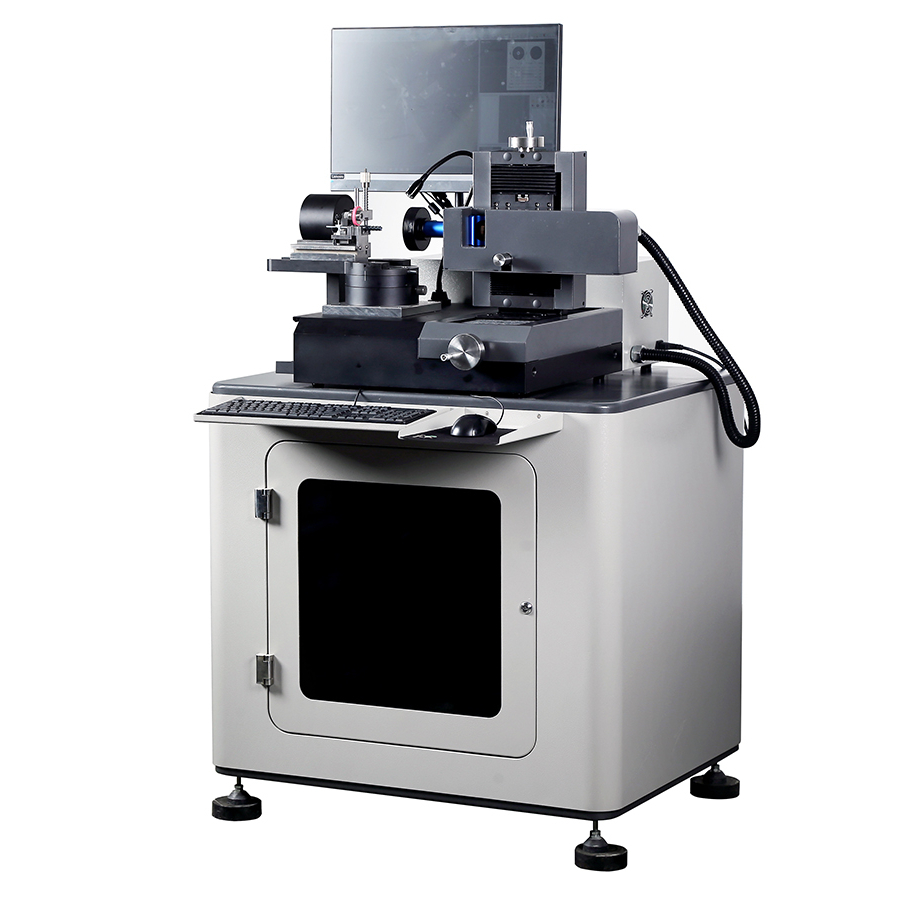

Freze Takımı Kontrol Sistemi - UNIMETRO RANGER600
Ürün Uygulaması
UNIMETRO RANGER600 Takım İnceleme Sistemi, esnek bir aydınlatma sistemine sahip matkaplar, frezeler ve havşalar için evrensel bir ölçüm makinesidir. Kompakt tasarımı ve sağlamlığı, onu metroloji odaları, muayene odaları veya doğrudan üretim hattında kullanıma uygun hale getirir.
SMARTOOL evrensel ölçüm yazılımıyla yapılandırılan RANGER600, basit dış kontur kontrollerinden tam açı ölçümlerine kadar özel takım geometrilerinin kapsamlı kontrolünü sağlar. Sistem, kolaylaştırılmış bir PUT-ÖLÇÜM-ANALİZ sürecini mümkün kılar.
Gelişmiş Tasarım Özellikleri
  • Endüstriyel ortamlar için sağlam yapıya sahip ergonomik tasarım
  • İsteğe bağlı mikroskop büyütme seviyeleriyle HD görüntü yakalama
  • Güvenli takım tutma ve hizalama için stabil V bloğu
  • Döner tablada 0° ve 90°'de mekanik sabit ölçüm açıları
  • Hassas açı konumu için yüksek doğruluklu gömülü kodlayıcı
  • Kontur ve yardımcı aydınlatmaya sahip programlanabilir LED halka ışık
  • Özel kesici takım ölçüm fonksiyonlarına sahip SMARTOOL yazılımı
  • Otomatik kenar algılama ve CAD karşılaştırma yetenekleri
  • Sonuçlar Excel veya CAD formatlarına aktarılır
  • Gelişmiş kararlılık için hepsi bir arada bilgisayar sistemi
Hassas Açı Ölçümü

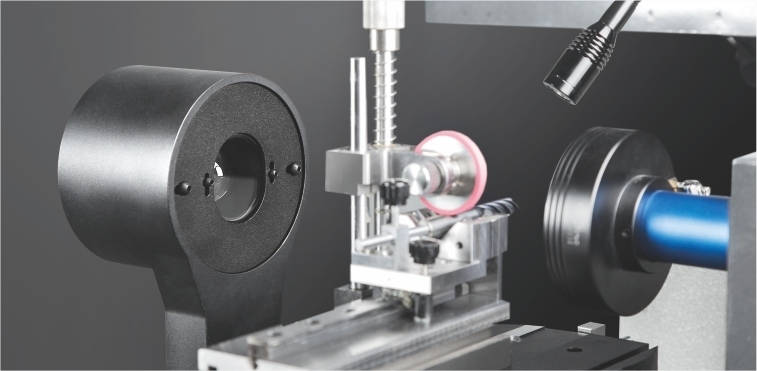

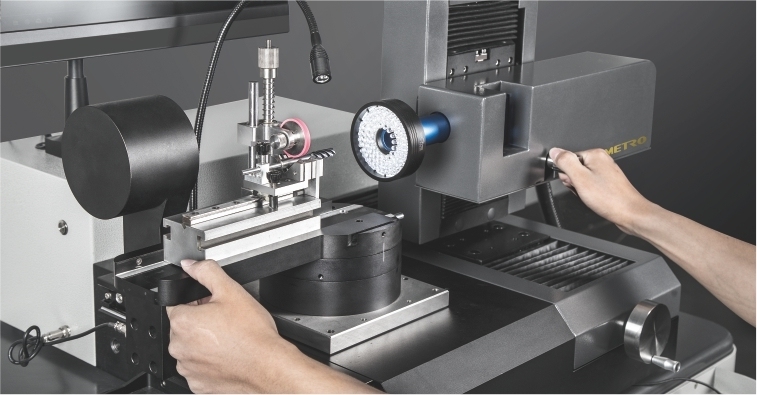

RANGER600'ün döner tablası, hızlı ve hassas takım konumlandırma için iki mekanik sabit açı (0° ve 90°) sağlar. 0° konumu takım uçlarının, merkez millerin ve ön açıların ölçülmesini sağlarken 90° konumu helis açılarının, eksenel ön açıların ve arka açı ölçümlerinin yapılmasını kolaylaştırır. Gerçek zamanlı yazılım ekranına sahip yerleşik kodlayıcı aracılığıyla ek açılar mevcuttur.
0° Ölçüm Konumu
45° Ölçüm Konumu
90° Ölçüm Konumu
SMARTOOL Ölçüm Yazılımı Özellikleri
Sezgisel Kullanım
Kolaylaştırılmış çalışma için grafik arayüzlü ve ekran üzeri fonksiyon tuşlarına sahip yüksek çözünürlüklü görüntü ekranı.
Dinamik Gerçek Zamanlı Eğri Görünümü
Ölçüm süreçleri sırasında sezgisel analiz için gerçek zamanlı kenar algılama eğrisi görselleştirmesi.
Hızlı Açı Ölçümü
Açı göstergeli dönebilen retikül, hızlı kenar karşılaştırma ölçümlerine olanak sağlar.
CAD Karşılaştırması
Kalite değerlendirmesi için gerçek takım geometrileriyle karşılaştırmak amacıyla CAD çizimlerini referans olarak içe aktarın.
Ölçme Yetenekleri
Helis Açısı Ölçümü
Eksenel Ön Açı Ölçümü
Arka Açı Ölçümleri
Takım Ucu Ölçümleri
Teknik Özellikler
Parametre Şartname
X ekseni hareketi 80 mm
Y ekseni Hareketi 60 mm
Z ekseni ölçüm aralığı 60 mm
Maksimum takım çapı 50 mm
Maksimum takım uzunluğu 300 mm
Çalışma mesafesi 90mm
Objektif 0,7-4,5X girintili yakınlaştırma lensi
Kamera 2M piksel HD kamera/5M piksel HD kamera (İsteğe bağlı)
Doğrusal ölçek çözünürlüğü 0,0001 mm
Büyütme 12,6X~79,2X/25,2X~158,4X (İsteğe bağlı)
Görüş alanı 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (İsteğe bağlı)
Ölçüm doğruluğu X~Y,(2,5+L/100)μm, L ölçülen uzunluktur
bilgisayar HEPSİ BİR ARADA PC sistemi, Windows 10 İşletim Sistemi, 24" LCD monitörlü
Aydınlatma 8 bölümlü LED halka ışık, kontur ışığı ve esnek yardımcı ışık
Giriş formatı DXF dosyaları
Çıkış formatı EXCEL, DXF
Ek Özellikler
Serbest Açılı Yardımcı Işık
Esnek koldaki kısılabilir ek ışık, hassas ölçümler için lokalize görüntü iyileştirmesi sağlar.

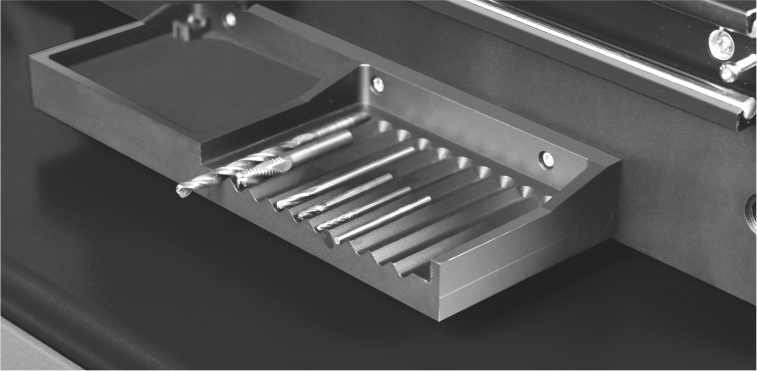

Entegre Takım Tutucu
Çok bölümlü takım tutucu, aletlerin düzenli ve ölçüme hazır olmasını sağlar.

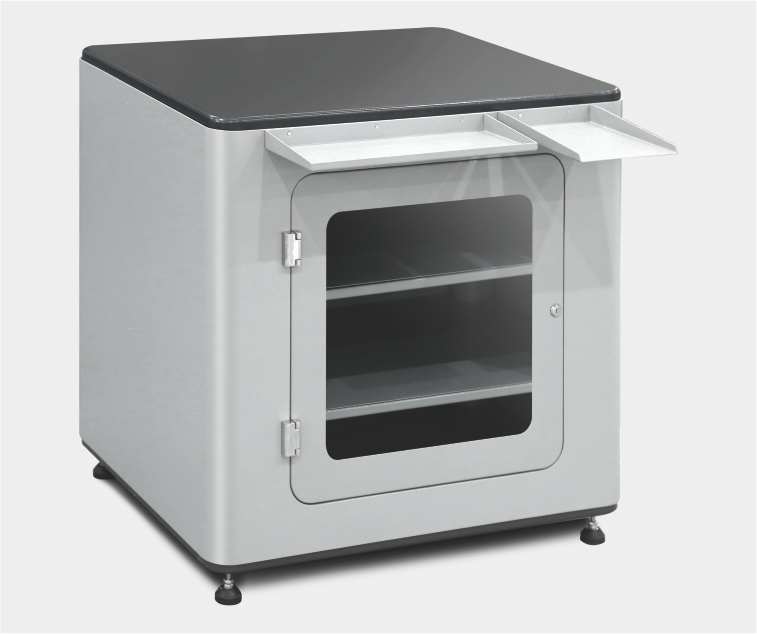

Sağlam Taban Masası
Malzemeler ve aksesuarlar için pratik saklama alanına sahip sağlam iş istasyonu.

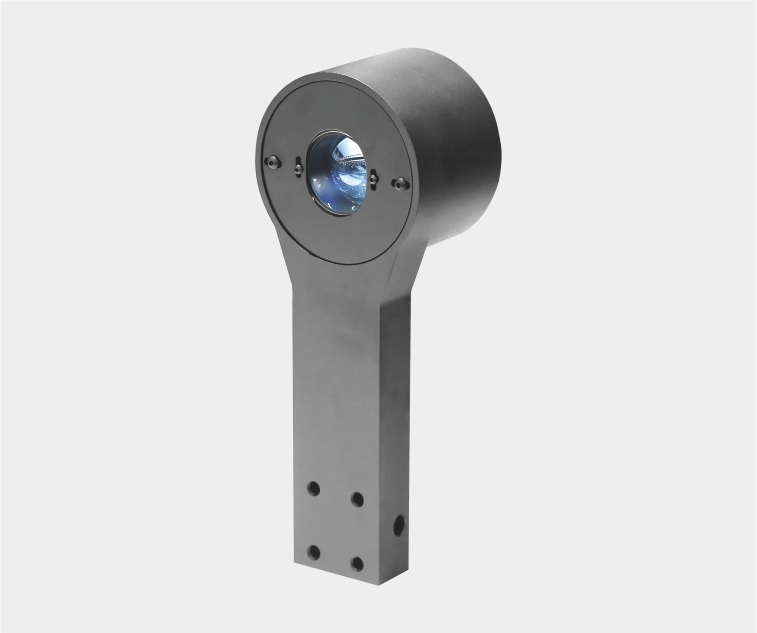

Kontur Işık Modülü
Paralel ışık yolu kontur LED modülü, takım konturlarını ölçerken optimum kenar görselleştirmesi sağlar.
UNIMETRO Hakkında
UNIMETRO, metroloji alanında 10 yılı aşkın tecrübesiyle rekabetçi fiyatlarla yüksek performanslı ölçüm ürünleri üretmektedir. Küresel ortaklara hoş geldiniz diyoruz ve kapsamlı pazarlama ve teknik destek sağlıyoruz.
Üretim Yeteneklerimiz
Üretim hattımız görsel ölçüm makineleri ve CMM'lerin ötesinde temel optik metroloji bileşenlerini içerir: VMM kontrolörleri, lens sistemleri, kameralar, doğrusal teraziler ve özel donanımlar.
Müşteri Desteği
Uzman ekibimiz, iş ortağı eğitim ve bakım maliyetlerini azaltan istikrarlı, modüler tasarımlarımız sayesinde minimum satış sonrası servis gereksinimiyle esnek ölçüm çözümleri sunar.
Mühendislik Tasarımı Kaynakları
  • FE analizi ile Solidworks
  • AutoCAD/CAM ve Pore sistemleri
  • Endüstriyel 3D baskı yetenekleri
  • Konseptten hızlı prototip oluşturma
  • 24 saat mühendislik ekibi desteği
