80×60×60 mm ölçüm aralığı, 0.0001 mm doğrusal ölçek çözünürlüğü ve DXF Giriş Yeteneği ile Araç Denetimi için Görüş Ölçüm Makinesi

Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability Vision Measuring Machine for Tool Inspection with 80×60×60mm Measuring Range, 0.0001mm Linear Scale Resolution, and DXF Input Capability
Temel bilgi
Menşe yeri: Guangdong, Çin
Marka adı: UNIMETRO
Model numarası: Ranger 600
Min sipariş miktarı: 1
En iyi fiyat Şimdi başvurun
Detay Bilgi
Ölçüm Aralığı: 80*60*60mm Maksimum takım çapı: 50 mm
Maksimum araç uzunluğu: 300 mm Çalışma mesafesi: 90mm
Mercek Sistemi: 0.7x ~ 4.5x zoom lens Doğrusal Ölçek Çözünürlüğü: 0.0001mm
Giriş Dosyası Formatı: DXF Dosyası Çıktı Dosyası Biçimi: Excel, DXF
Malzeme: 80mm Renk: 60 mm
Z Ekseni aralığı: 60 mm Kamera çözünürlüğü: 2M Pixel HD Kamera/5m Pixel HD Kamera (İsteğe bağlı)
Büyütme aralığı: 12.6x ~ 79.2x/25.2x ~ 158.4x (isteğe bağlı) Görüş alanı: 27*20mm ~ 4.3*3.3mm/13.5*10mm ~ 2.3*1.6mm (isteğe bağlı)
Ölçüm doğruluğu: X ~ y, (2.5+l/100) µm, L ölçülen uzunluktur
Vurgulamak:

80*60*60mm Measurement Range Tool Inspection System

,

0.0001mm Linear Scale Resolution Vision Measuring Machine

,

DXF File Input Cutting Tools Measuring System

Ürün Açıklaması

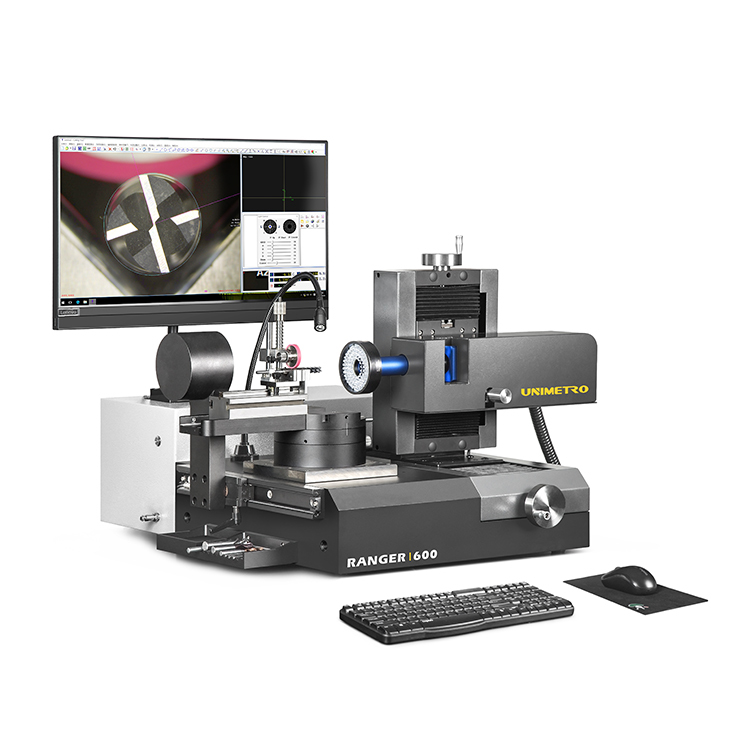

UNIMETRO RANGER600 Araç Video Ölçüm Sistemi

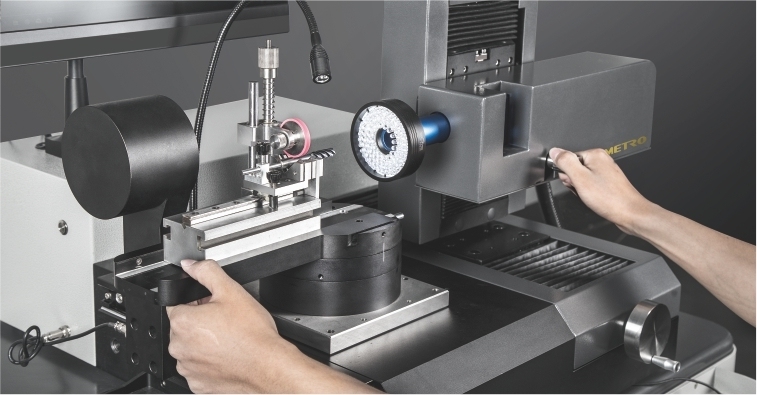

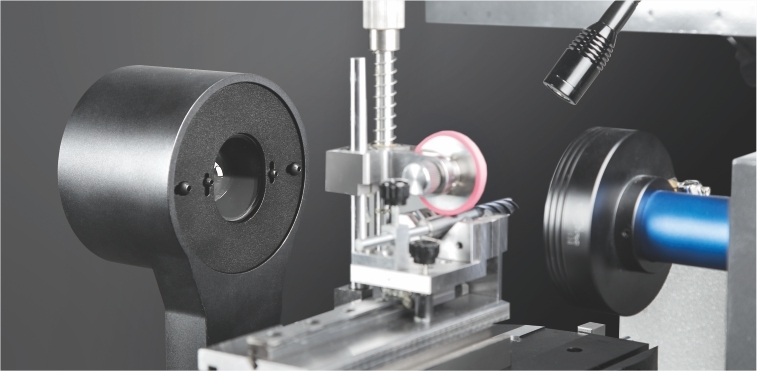

UNIMETRO RANGER600 Tool Inspection System Close-up of tool measurement System interface display
Ürün Uygulama
UNIMETRO RANGER600 Araç Denetim Sistemi, esnek bir aydınlatma sistemine sahip matkaplar, freze kesiciler ve karşı yuvalar için evrensel bir ölçüm makinesidir.Kompakt tasarımı ve istikrarı, metroloji odaları için uygun hale getiriyor, inceleme veya doğrudan üretim kullanımı almak için SMARTOOL evrensel ölçüm yazılımı ile yapılandırılmıştır.basit bir PUT-MEASURE-ANALYSE işlemiyle özel alet geometrisinin kapsamlı kontrolünü sağlar.
Gelişmiş Tasarım Özellikleri
  • Katı yapıyla ergonomik tasarım
  • HD görüntüsünü isteğe bağlı olarak mikroskob büyütme ile yakalamak
  • Sağlam alet tutma ve hizalama için sabit V bloğu
  • 0° ve 90°'daki mekanik sabit ölçüm açıları
  • Hızlı açı konumlandırması için yüksek hassasiyetli gömülü kodlayıcı
  • Kontür ve yardımcı aydınlatma ile programlanabilir LED halka lambası
  • Otomatik kenar algılama ve CAD karşılaştırması ile SMARTOOL yazılımı
  • Excel ve CAD dosya çıkışı yeteneği
  • Daha fazla istikrar için tümü bir PC sistemi
System overview Measurement interface Tool measurement example
Çoklu açı ölçüm yetenekleri
Döner masa, 0 ° ve 90 ° pozisyonlarda mekanik sabit açılar sunar. 0 ° pozisyonu alet uçlarını, merkez şaftlarını ve ön açıları ölçerken, 90 ° pozisyonu spiral açıları,Eksenel ön açılarİçeriye yerleştirilmiş kodlayıcı, gerekli ölçümler için doğru açı konumunu sağlar.
0° Konum
0 degree measurement
45° pozisyon
45 degree measurement
90° pozisyon
90 degree measurement
Teknik özellikler
Parametreler Değer
X eksen yolculuğu 80 mm
Y ekseni Yolculuk 60 mm
Z ekseni ölçüm aralığı 60 mm
En fazla araç çapı 50 mm
En fazla alet uzunluğu 300 mm
Çalışma mesafesi 90mm
Lens 0.7-4.5X çürük zoom lens
Kamera. 2M piksel HD kamera/5M piksel HD kamera (Farklı)
Doğrusal ölçek çözünürlüğü 0.0001mm
Büyütme 12.6X~79.2X/25.2X~158.4X (Farklı)
Görme alanı 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Farklı)
Ölçüm doğruluğu X~Y,(2.5+L/100)μm (L ölçülen uzunluktur)
PC Hepsi bir PC sisteminde, Windows 10 işletim sistemi, 24 inçlik LCD monitör

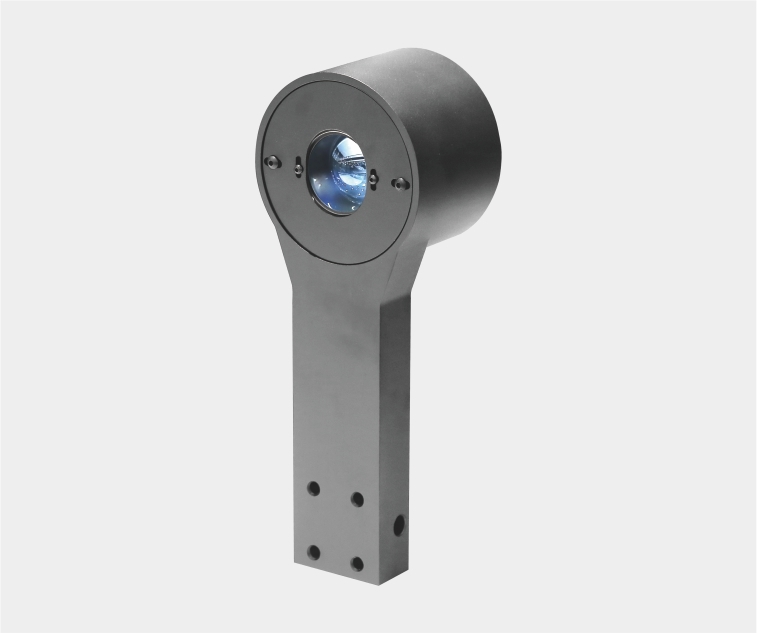

Işıklandırma 8 bölümlü LED halka ışığı, kontur ışığı, esnek yardımcı ışık
Girdi biçimi DXF dosyaları
Çıktı biçimi Excel, DXF
Temel Özellikler
Kolay Çalışma
Yüksek çözünürlüklü grafik arayüzü ve ekrandaki fonksiyon tuşları ile görüntü gösterimi.
System interface
Dinamik Gerçek Zamanlı Eğri Görünüm
Anlayışlı ölçüm analizi için gerçek zamanlı kenar algılama eğrisi görünümü.
Curve view display
CAD Karşılaştırması
Geometri değerlendirmesi için gerçek araç resimlerini CAD çizimleriyle karşılaştırın.
CAD comparison feature
UNIMETRO hakkında
UNIMETRO, metroloji alanında 10 yıldan fazla deneyime sahip olup, yüksek performanslı ölçüm çözümleri konusunda uzmanlaşmıştır.Profil projektörleriKüresel ortaklar için tam teknik destek ve esnek çözümler sunuyoruz.
UNIMETRO production facility Customer service team Engineering design process
