80mm X-Oksi, 60mm Y-Oksi Seyahat ve 60mm Z-Oksi Ölçüm aralığı olan Evrensel Araç Denetim Sistemi

Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range Universal Tool Inspection System Featuring 80mm X-Axis, 60mm Y-Axis Travel, and 60mm Z-Axis Measuring Range
Temel bilgi
Menşe yeri: Guangdong, Çin
Marka adı: UNIMETRO
Sertifika: CE,ISO
Model numarası: Ranger 600
Min sipariş miktarı: 1
Fiyat: $15,600-22,000
En iyi fiyat Şimdi başvurun
Detay Bilgi
Malzeme: 80mm Renk: 60 mm
Z Ekseni aralığı: 60 mm Maksimum takım çapı: 20mm
Maksimum araç uzunluğu: 200 mm Çalışma mesafesi: 90mm
Kamera çözünürlüğü: 2M Pixel HD Kamera/5m Pixel HD Kamera (İsteğe bağlı) Mercek Türü: 0,7-4,5X girintili yakınlaştırma merceği
Doğrusal Ölçek Çözünürlüğü: 0.0001mm Büyütme aralığı: 12,6X~79,2X/25,2X~158,4X(Opsiyonel)
Görüş alanı: 27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm(Opsiyonel) Ölçüm doğruluğu: X ~ y, (2.5+l/100) µm
bilgisayar sistemi: Hepsi bir arada PC sistemi, Windows 10 OS, 24 "LCD Monitör Aydınlatma Tipi: 8 bölüm LED halka ışığı, kontur ışığı, esnek yardımcı ışık
Giriş biçimi: DXF Dosyaları Çıkış formatı: Excel, DXF
Vurgulamak:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range Tool Measuring System

Ürün Açıklaması

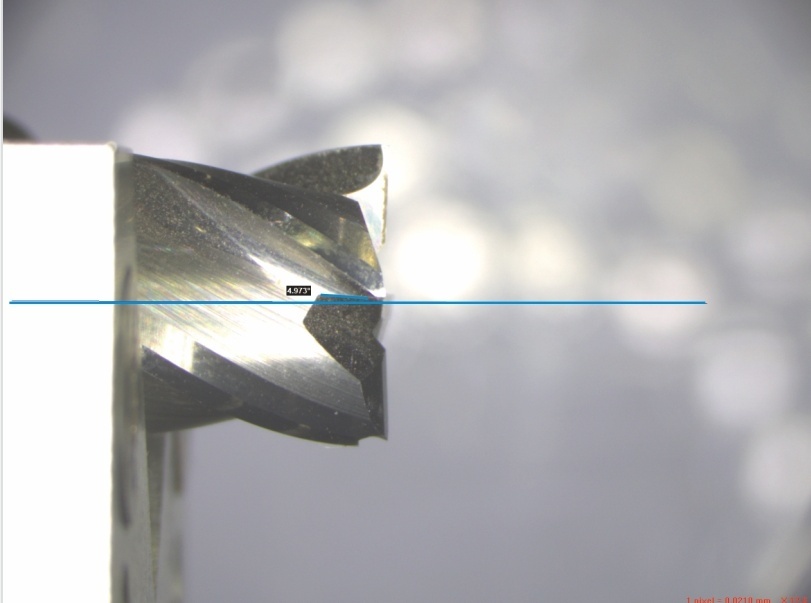

Kenar genişliği açısı ölçümü için freze kesicisi ölçüm sistemi

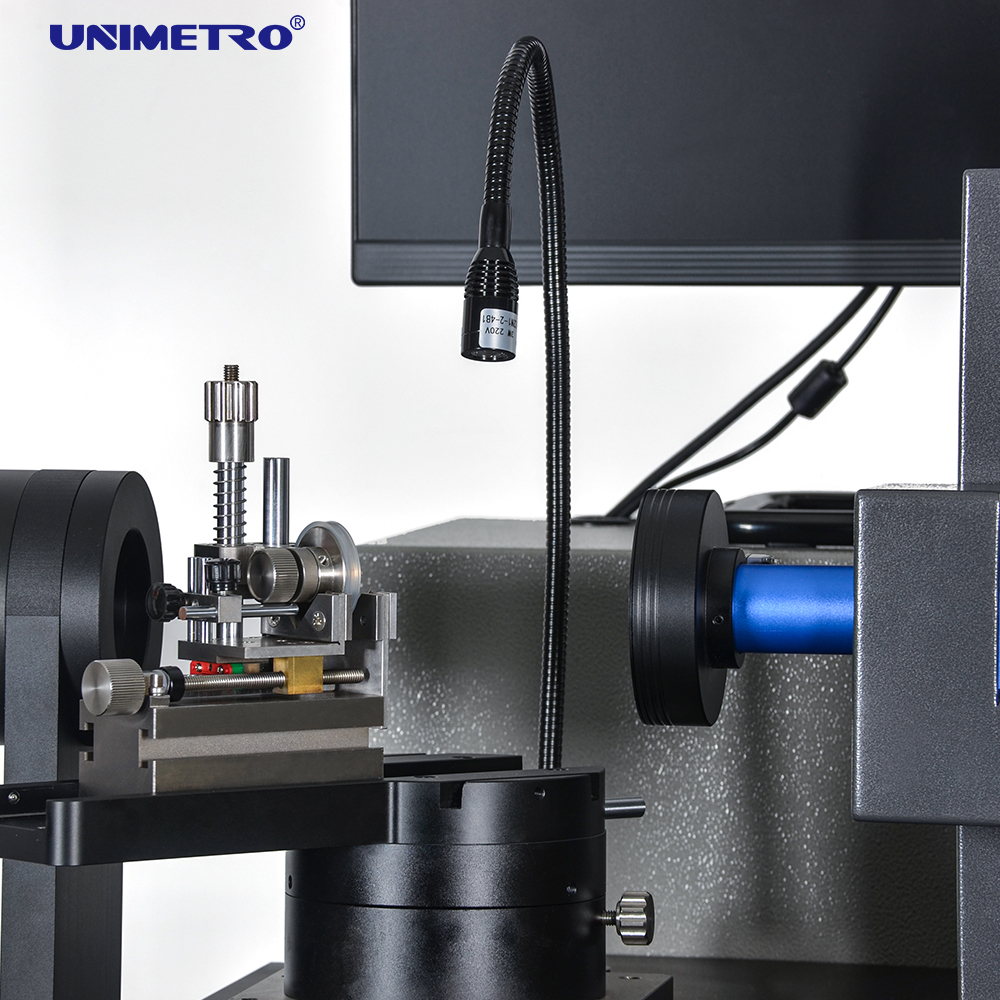

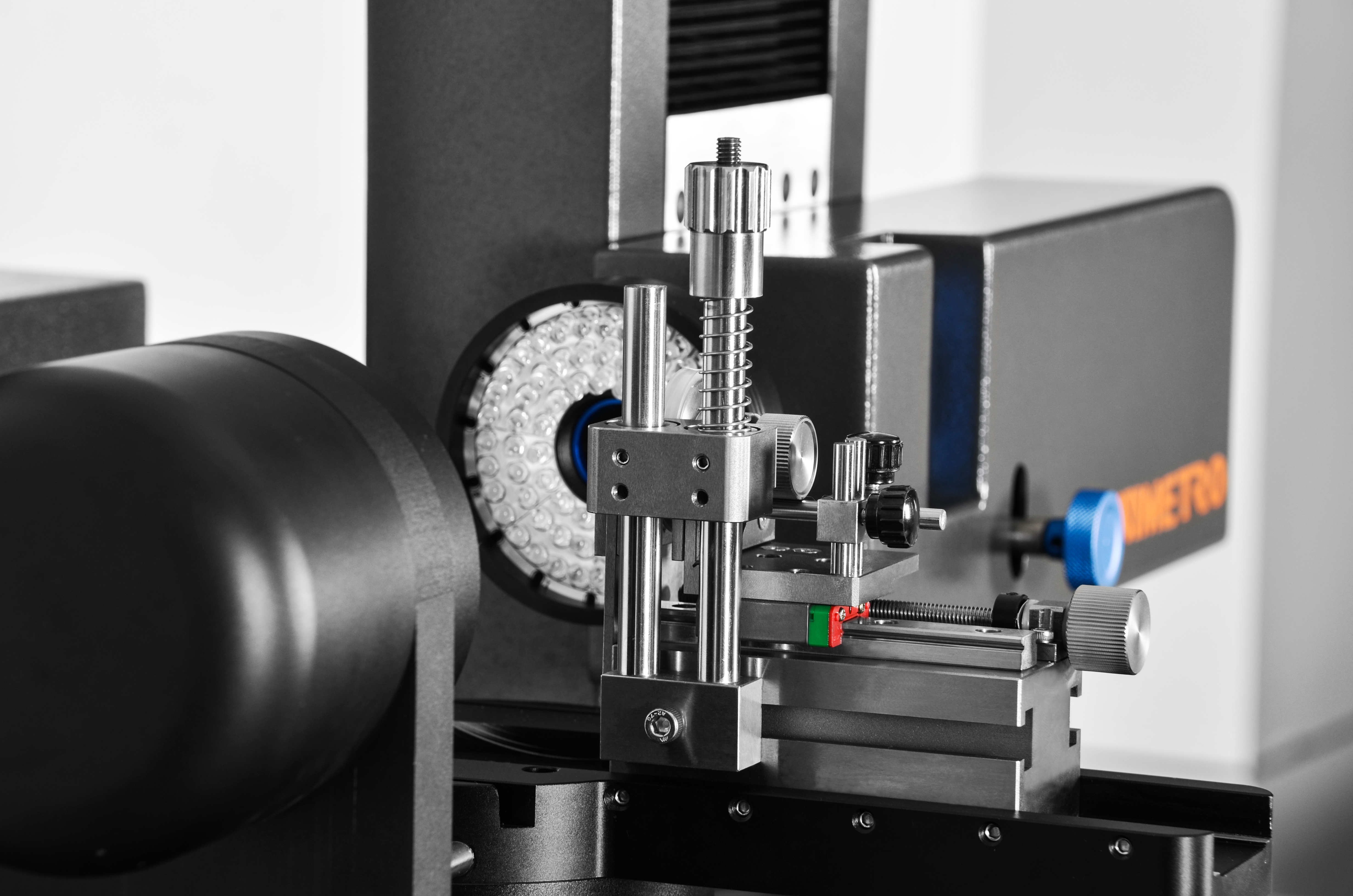

UNIMETRO RANGER600 Tool Inspection System Close-up of RANGER600 measuring interface
Ürün Uygulama
UNIMETRO RANGER600 Araç Denetim Sistemi, esnek bir aydınlatma sistemine sahip matkaplar, freze kesiciler ve karşı yuvalar için evrensel bir ölçüm makinesidir.Kompakt tasarımı ve olağanüstü kararlılığı, onu metroloji odaları için uygun kılar, denetleme veya doğrudan üretim kullanımı.
SMARTOOL evrensel ölçüm yazılımı ile yapılandırılmış olan RANGER600, basit dış kontur kontrollerinden tam açı ölçümlerine kadar özel araç geometrisinin kapsamlı kontrolünü sağlar.Sistem, her türlü metal kesme aracı için kolaylaştırılmış bir PUT-MEASURE-ANALYSE işlemini sağlar.

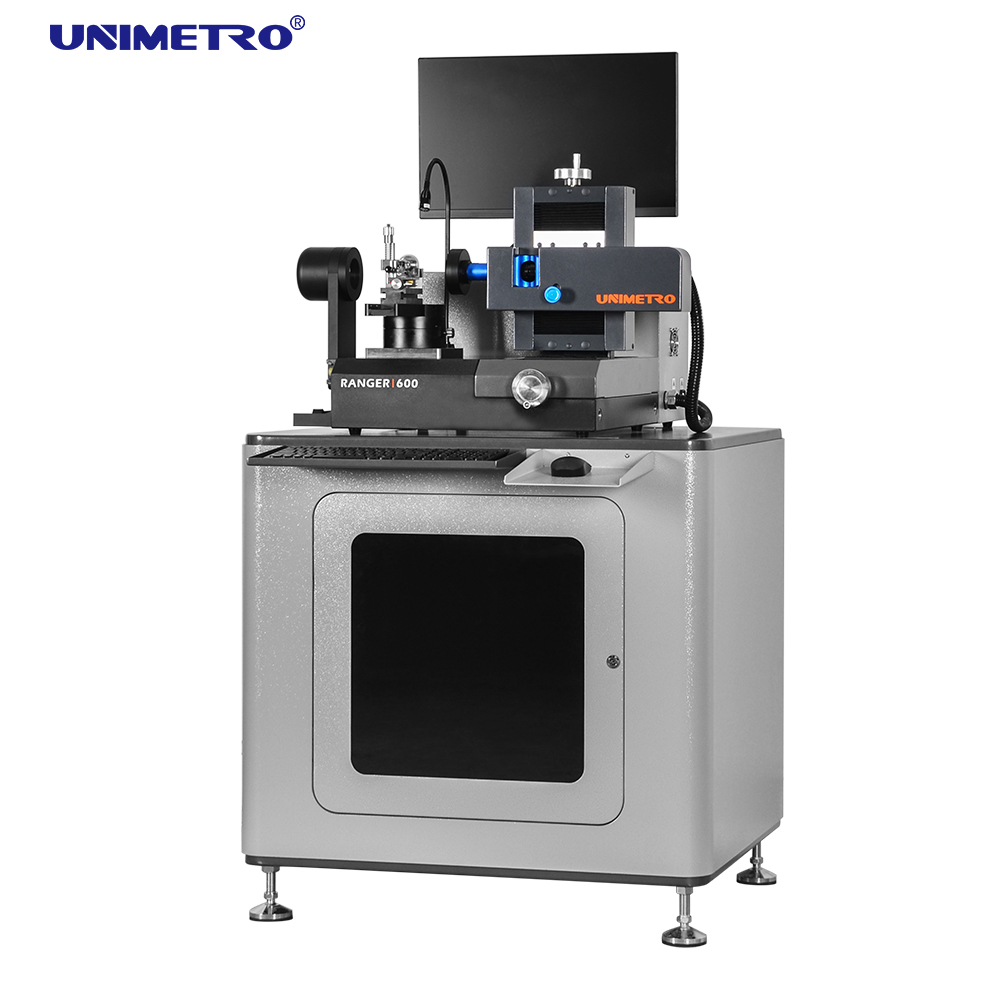

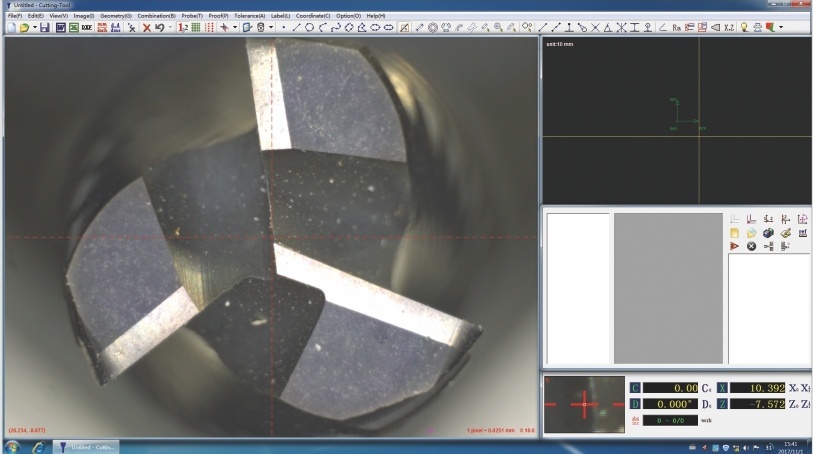

RANGER600 system overview SMARTOOL software interface
Teknik özellikler
Parametreler Değer
X eksen yolculuğu 80 mm
Y ekseni Yolculuk 60 mm
Z ekseni ölçüm aralığı 60 mm
En fazla araç çapı 20 mm
En fazla alet uzunluğu 200 mm
Çalışma mesafesi 90mm
Lens 0.7-4.5X çürük zoom lens
Kamera. 2M piksel HD kamera/5M piksel HD kamera (Farklı)
Doğrusal ölçek çözünürlüğü 0.0001mm
Büyütme 12.6X~79.2X/25.2X~158.4X (Farklı)
Görme alanı 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Farklı)
Ölçüm doğruluğu X~Y,(2.5+L/100)μm, L ölçülen uzunluktur.
PC 24 inçlik LCD monitörü olan Windows 10 işletim sistemi olan ALL-IN-ONE PC sistemi
Işıklandırma 8 bölümlü LED halka ışığı, kontur ışığı ve esnek yardımcı ışık, hepsi yazılım kontrolü ve programlanabilir
Girdi biçimi DXF dosyaları
Çıktı biçimi Excel,DXF
Gelişmiş Tasarım Özellikleri
  • Dayanıklılık için sağlam yapıyla ergonomik tasarım
  • HD görüntüsünü seçmeli mikroskop büyütme seviyeleri ile yakalamak

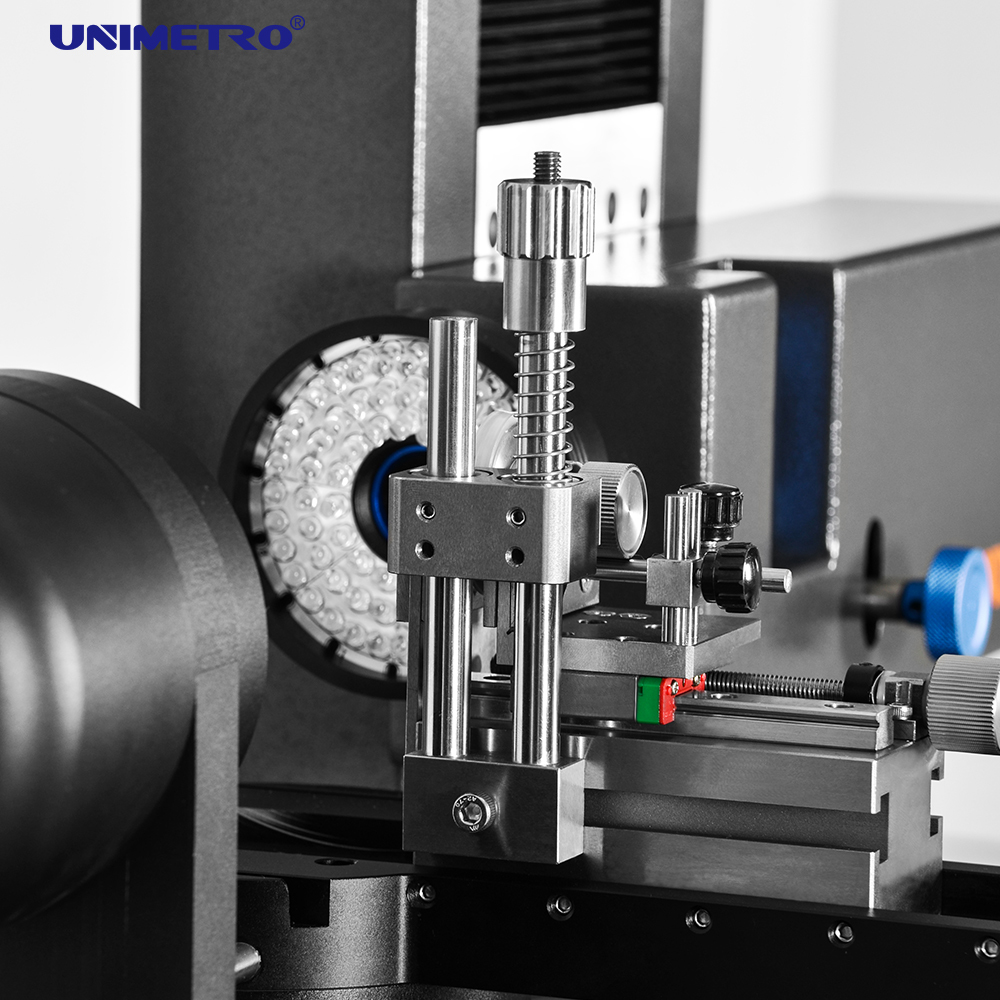

  • Sağlam alet tutma ve hizalama için sabit V bloğu
  • Döner aşamada 0° ve 90°'da mekanik sabit ölçüm açıları
  • Hassas açı konumu için yüksek hassasiyetli gömülü kodlayıcı
  • Kontür aydınlatması olan programlanabilir çok bölümlü LED halka lambası
  • Uzman kesme aracı ölçüm işlevleri ile SMARTOOL yazılımı
  • Otomatik kenar algılama ve CAD öğesi karşılaştırması
  • Hızlı ölçüm çıkışı EXCEL veya CAD biçimlerine
  • Daha fazla istikrar için entegre ALL-IN-ONE PC sistemi
Çoklu açı ölçüm yetenekleri
RANGER600'ün döner masası, hızlı alet konumlandırması için iki mekanik sabit açı (0 ° ve 90 °) sağlar.90° konumu Helix açısı ölçümünü kolaylaştırırkenEk açılar da yerleşik kodlayıcı ile tam olarak konumlandırılabilir.
SMARTOOL Ölçüm Yazılımı
SMARTOOL Kesme Araçları Ölçüm Yazılımı, yüksek hassasiyetli optik ve dijital ölçüm teknolojisini sezgisel işletimle birleştirir.üretilen veya keskinleştirilmiş aletler için kapsamlı ölçüm ve değerlendirme algoritmaları sunar.
Ana Yazılım Özellikleri
  • Tüm kumandaların görülebileceği yüksek çözünürlüklü grafik arayüzü
  • Gerçek zamanlı dinamik kenar algılama eğrisi görünümü
  • Hızlı açı ölçümü için dönülebilir retikul
  • Geometri değerlendirmesi için CAD karşılaştırma fonksiyonu
  • Kapsamlı ölçüm raporlama yetenekleri
Ölçme Yeteneği
RANGER600 sistemi, aşağıdakileri de içeren tüm kritik alet açılarının ve geometrilerinin kesin ölçümünü sağlar:
  • Heliks açısı
  • Aksyal ön açı
  • Birinci ve ikinci arka açılar
  • Eğme kenar açısı
  • Araç Sonu Geometrileri
  • Merkezi Çubuk ölçümleri
UNIMETRO hakkında
UNIMETRO, metroloji alanında 10 yıldan fazla deneyime sahip olup, rekabetçi fiyatlarla yüksek performanslı ölçüm çözümleri konusunda uzmanlaşmıştır.Koordinat ölçüm makineleri, profil projektörleri ve çekirdek optik metroloji bileşenleri.
Mühendislik ekibimiz hızlı prototip oluşturmak ve yenilikçi çözümler sunmak için FE analizi, AutoCAD / CAM ve endüstriyel 3D baskı ile Solidworks'i kullanıyor.24 saat içinde kapsamlı teknik destek sağlıyoruz ve satış sonrası hizmet gereksinimlerini en aza indirmek için modüler tasarım felsefesini sürdürüyoruz.
