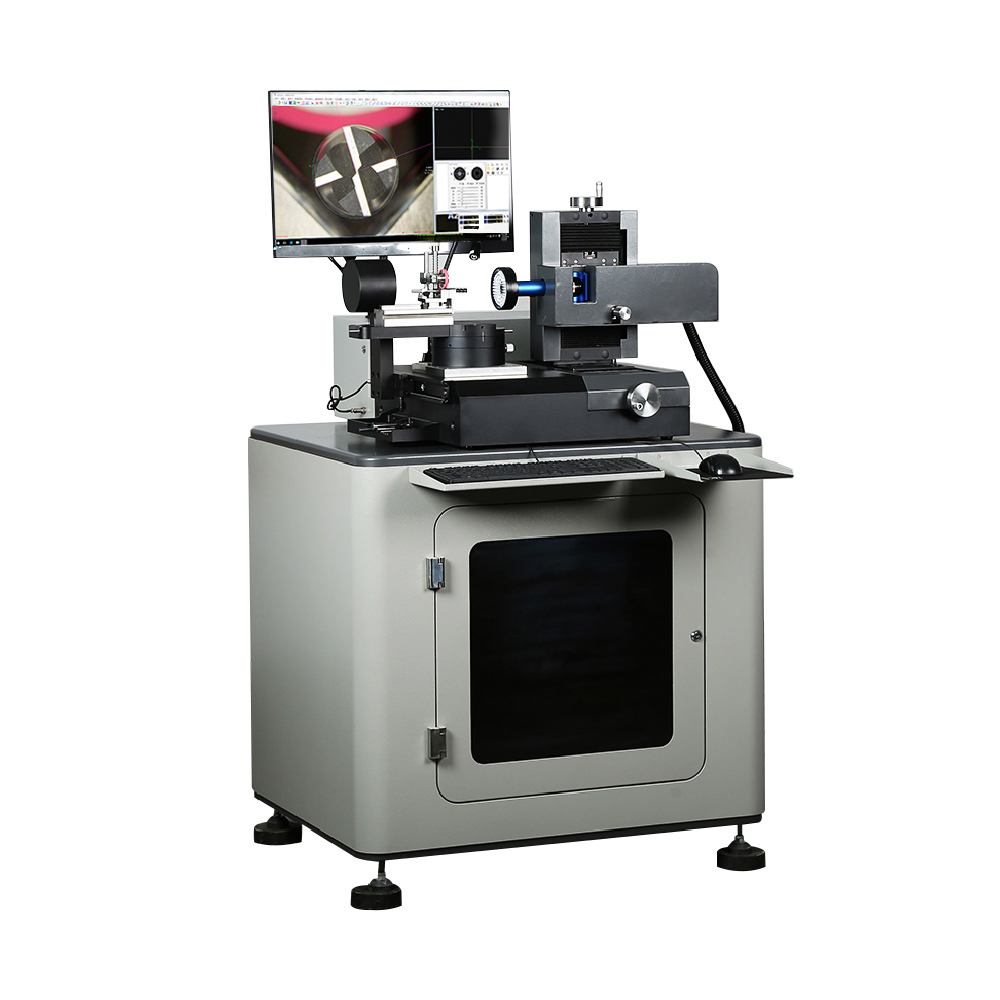

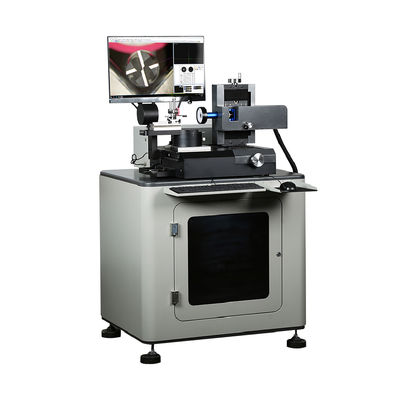

80mm X, 60mm Y Seyahat ve 60mm Z Ölçüm Arası ile Kesme Aracı Denetim Sistemi

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Temel bilgi
Menşe yeri: Guangdong, Çin
Marka adı: UNIMETRO
Model numarası: Ranger 600
Min sipariş miktarı: 1
Fiyat: $15,600-22,000
En iyi fiyat Şimdi başvurun
Detay Bilgi
Malzeme: 80mm Renk: 60 mm
Z Ekseni aralığı: 60 mm Maksimum takım çapı: 50 mm
Maksimum araç uzunluğu: 300 mm Çalışma mesafesi: 90mm
Objektif Büyütme: 0.7-4.5x Kamera çözünürlüğü: 2M Pixel HD (5m isteğe bağlı)
Doğrusal Ölçek Çözünürlüğü: 0.0001mm Büyütme aralığı: 12.6x ~ 79.2x (25.2x ~ 158.4x isteğe bağlı)
Görüş alanı: 27*20mm ~ 4.3*3.3mm (13.5*10mm ~ 2.3*1.6mm isteğe bağlı) Ölçüm doğruluğu: X ~ y, (2.5+l/100) µm
bilgisayar sistemi: Hepsi bir arada, Windows 10, 24 "LCD Aydınlatma Tipi: 8 bölüm LED halka ışığı, kontur ışığı, yardımcı ışık
Giriş biçimi: DXF Dosyaları Çıkış formatı: Excel, DXF
Vurgulamak:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Ürün Açıklaması

Fresleyici Araç Denetim Sistemi Araç VMM

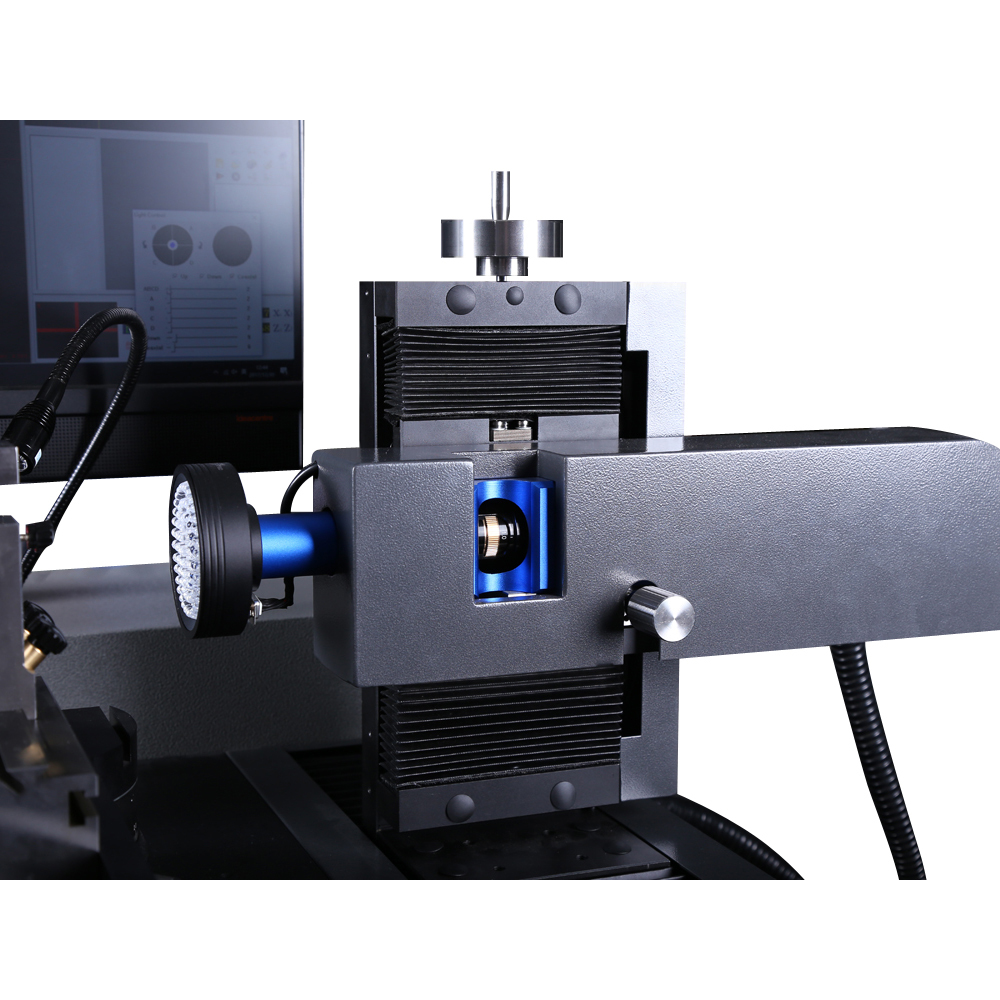

Milling Tool Inspection System Close-up of inspection system
Ürün Uygulama
UNIMETRO RANGER600 Araç Denetim Sistemi, esnek bir aydınlatma sistemine sahip matkaplar, freze kesiciler ve karşı yuvalar için evrensel bir ölçüm makinesidir.Kompakt tasarımı ve büyük istikrarı sayesinde, RANGER600 metroloji odasında, denetim alanında veya doğrudan üretimde kullanılabilir.
SMARTOOL evrensel ölçüm yazılımı ile yapılandırılmış olan RANGER600, her türlü metal kesme aracı için ideal bir araçtır.Tek kriterlerin hızlı kontrolünden özel alet geometrilerinin tam kontrolüne kadarKullanıcılar RANGER600 ile kolayca bir PUT-MEASURE-ANALYSE ölçüm süreci elde edebilirler.

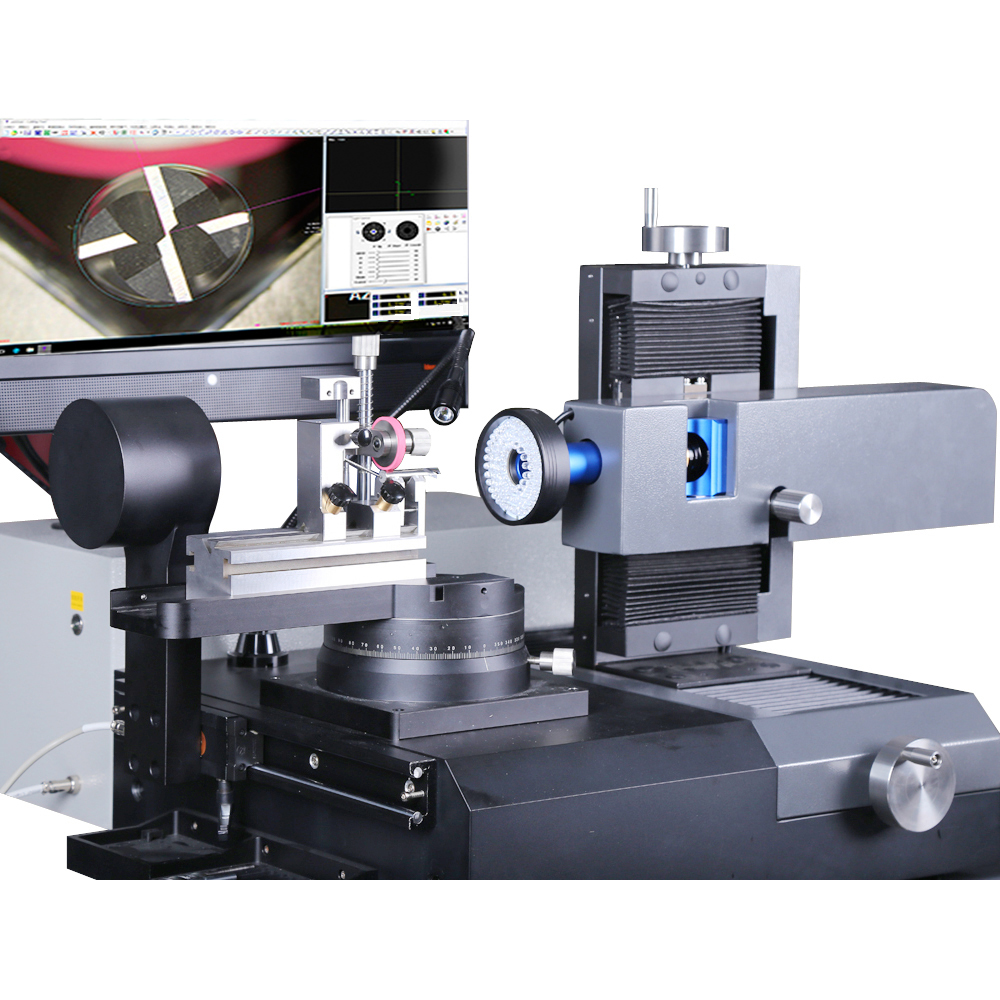

RANGER600 in operation System interface
Teknik parametreler
X eksen yolculuğu 80 mm
Y ekseni Yolculuk 60 mm
Z ekseni ölçüm aralığı 60 mm
En fazla araç çapı 50 mm
En fazla alet uzunluğu 300 mm
Çalışma mesafesi 90mm
Lens 0.7-4.5X çürük zoom lens
Kamera. 2M piksel HD kamera/5M piksel HD kamera (Farklı)
Doğrusal ölçek çözünürlüğü 0.0001mm
Büyütme 12.6X~79.2X/25.2X~158.4X (Farklı)
Görme alanı 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Farklı)
Ölçüm doğruluğu X~Y,(2.5+L/100)μm, L ölçülen uzunluktur.
PC 24 inçlik LCD monitörü olan Windows 10 işletim sistemi olan ALL-IN-ONE PC sistemi
Işıklandırma 8 bölümlü LED halka ışığı, kontur ışığı ve esnek yardımcı ışık, hepsi yazılım kontrolü ve programlanabilir
Girdi biçimi DXF dosyaları
Çıktı biçimi Excel,DXF

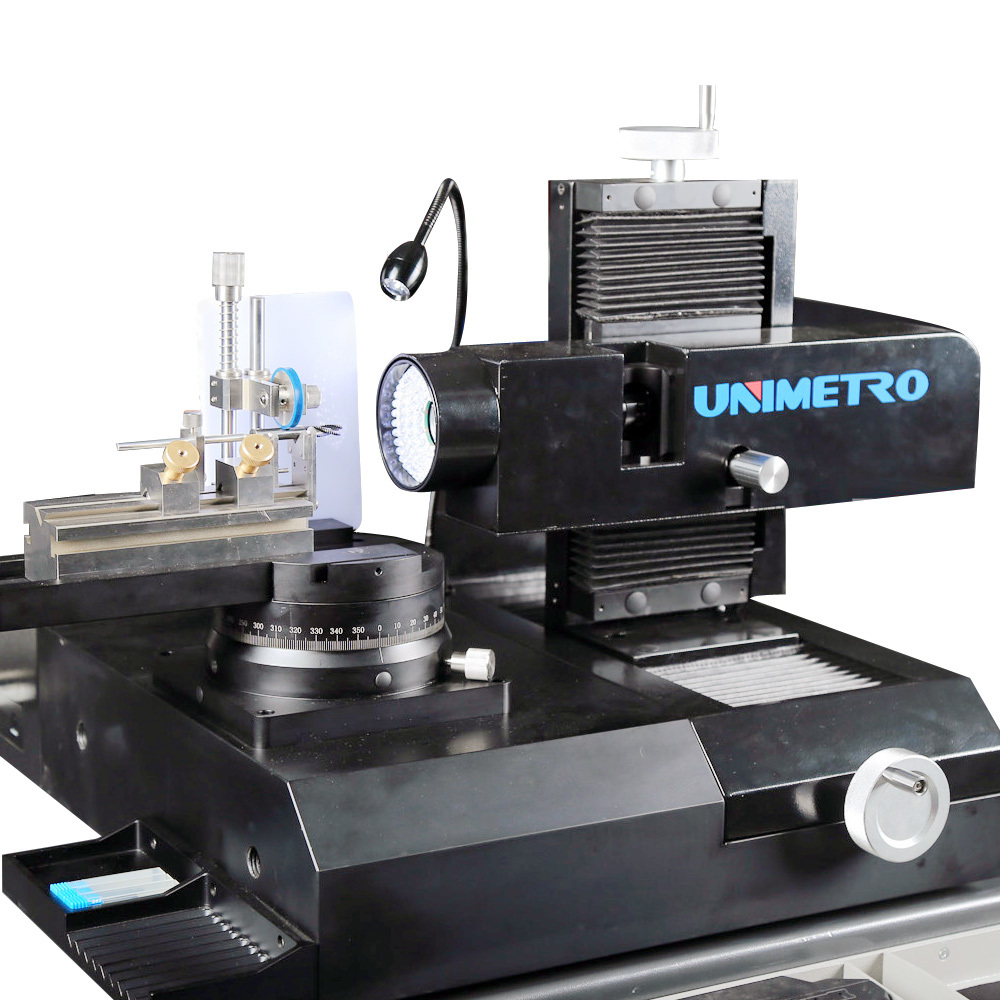

System components
Gelişmiş Tasarım Özellikleri
  • Ergonomik tasarım ve sağlam yapı
  • HD görüntü yakalama ve görüntüleme kombinasyonu, isteğe bağlı olarak mikroskop büyütme seviyesi ile
  • Aletleri tutmak ve hizalamak için sabit ve doğru V bloğu
  • Döner sahnede mevcut 0 derece ve 90 derecelik mekanik sabit ölçüm açıları
  • Hızlı açı konumu için döner masaya gömülü yüksek hassasiyetli kodlayıcı
  • Yüzey aydınlatması için çoklu bölümlü programlanabilir LED halka lambası
  • Kesme aletleri için özel işlevlere sahip SMARTOOL ölçüm yazılımı
  • Otomatik kenar algılama ve retikul ile hızlı açı ölçümü
  • CAD öğesi karşılaştırma fonksiyonları mevcuttur
  • EXCEL dosyası rapor veya CAD dosyasına hızlı çıkış ölçüm sonuçları
  • Daha fazla istikrar için ALL-IN-ONE PC sistemi
Multiple angle measurement
Çoklu açı ölçüm yetenekleri
RANGER600'ün döner masası, ölçüm sırasında hızlı ve hassas bir araç açısı konumunu sağlamak için iki mekanik sabit açı (0 ° ve 90 °) sunar.Araç Sonu - Merkezi şaftı90° pozisyonu Helix açısı, Aksyal Ön açısı, İlk Arka açısı, İkinci Arka açısı ve Eğlenme Kenarı açısı ölçümleri için uygundur.
Diğer açı gereksinimleri için, kullanıcılar, açı okumalarını yazılımda gösteren döner masada yerleştirilmiş doğru kodlayıcıyı kullanabilirler.
0 degree measurement 90 degree measurement
Işıklandırma Sistemi
Sistem, yerel görüntü geliştirme için esnek bir kol üzerinde, sönülebilir ek bir ışık içerir.ve en iyi görüntülemeyi sağlamak için X ekseni boyunca hareket eden paralel bir ışık yolu kontur LED ışık modülü.

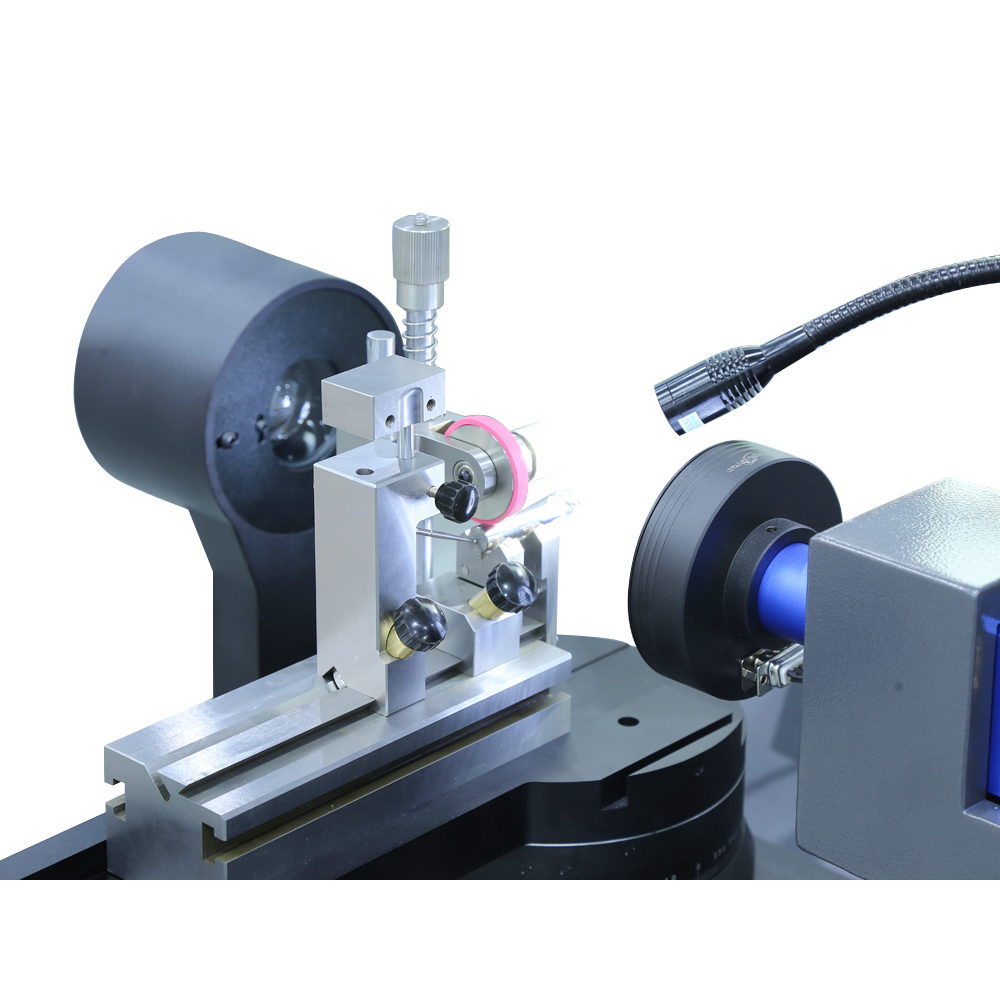

Flexible auxiliary light Contour light module
SMARTOOL Ölçüm Yazılımı
SMARTOOL Kesme Araçları Ölçüm Yazılımı, yüksek hassasiyetli optik ve dijital ölçüm teknolojisine dayanarak geliştirilmiştir.Kesme işinde üretilen veya keskinleştirilen aletler için özel olarak sezgisel bir işletim ve çok sayıda ölçüm algoritması sunar.
Software interface
Ana Yazılım Özellikleri
  • Grafik işletim arayüzü ile yüksek çözünürlüklü görüntü gösterimi
  • Kenar analizi için dinamik gerçek zamanlı eğri görünümü
  • Özgür döndürülebilir retikul ile hızlı açı ölçümü
  • Araç geometri değerlendirmesi için CAD karşılaştırma fonksiyonu
Real-time curve view Angle measurement with reticle
UNIMETRO hakkında
UNIMETRO, uygun fiyatlarla yüksek performanslı ürünler sunan 10 yıldan fazla deneyime sahip profesyonel bir metroloji ekipmanı üreticisidir.Orta yüksek seviye metroloji ürünleri konusunda uzmanlaştık., müşteriler için yüksek hassasiyetli tam ölçüm çözümleri sunar.
UNIMETRO facility
Yeteneklerimiz
  • Optik metroloji için temel bileşenleri içeren tam üretim hattı
  • Esnek ölçüm çözümleri sunan uzman ekip
  • Sabit, modüler tasarımlı bağımsız ürün geliştirme
  • En son tasarım sistemleri ve 24 saat yanıtla mühendislik desteği
Production line
