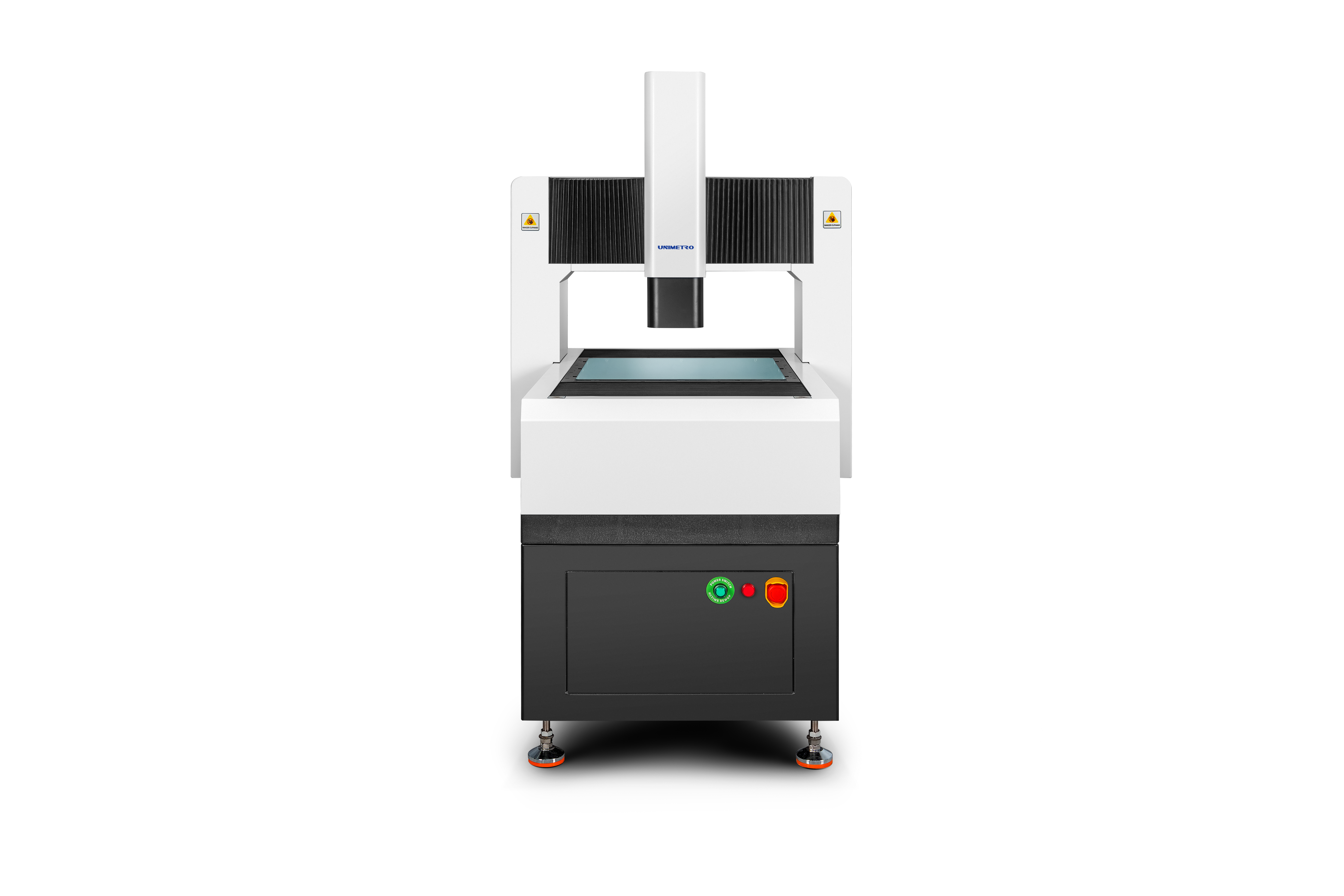

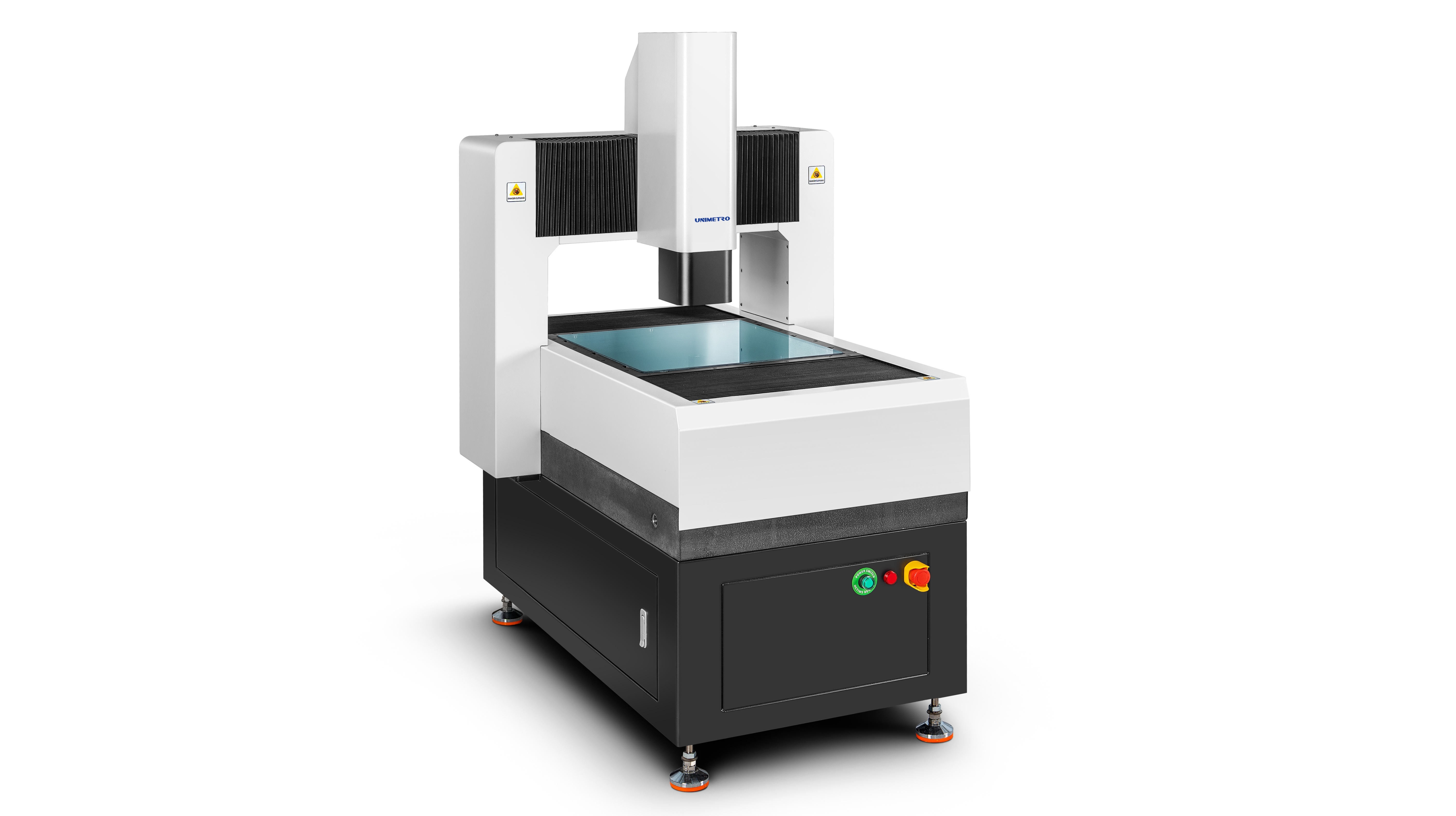

HP Serisi 3C bileşenlerinin hassas denetimi için 3D temassız görüntü ölçüm makinesi

HP: Yüksek Hassasiyet (Yüksek Hassasiyet)
Sabit portal makinesinin ana özellikleri yüksek hassasiyet ve tam otomasyondur. Bu bağlamda "HP", portal makinesini "mikron düzeyinde temassız otomatik optik hassas denetim aracı" olarak ifade eder. Müşteriler için genel üretim doğruluğunu ve üretkenliğini artırmaya yardımcı olur.

Çözünürlük:0,5μm (0,1μm isteğe bağlı)

Kamera:Endüstriyel sınıf renkli CCD kamera

Objektif:1x-10x (Değişken büyütme)

Büyütme:20X - 200X (Büyütme, seçilen kameranın modeline göre değişir; gerçek büyütme, ölçülen verilere bağlıdır.)

Video Büyütme:18~195X (Seçilen kameranın farklı modellerine göre; gerçek büyütme ölçülen verilere bağlıdır)

Çalışma Mesafesi:85 mm

Aydınlatma:Programlanabilir yüzey ışığı, LED alt paralel ışık (isteğe bağlı: koaksiyel ışık)

Sürücü sistemi:CNC kontrolü, doğrusal motor sürücüsü; Kol kontrolü, fare/klavye kontrolü

Doğrusal ölçek çözünürlüğü:0,1μm

• Tüm kapalı çerçeve hareketli köprü yapısı benimsenmiştir, ölçüm iş parçası sabittir, taşıma kapasitesi büyüktür ve hareket performansı iyidir.
• Yüksek sağlamlık ve yüksek hassasiyetli mekanik yapı sağlamak için sonlu elemanlar analizi teknolojisini mekanik tasarıma dahil edin.
• Grade 000 granit taban, yüksek mukavemet, korozyon direnci ve iyi stabilite.
• Alüminyum oksit yüzey işleme çalışma masası, hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.

• RENISHAW açık ızgaralı cetvel, çözünürlük 0,5μm, yüksek hassasiyet ve iyi stabilite.

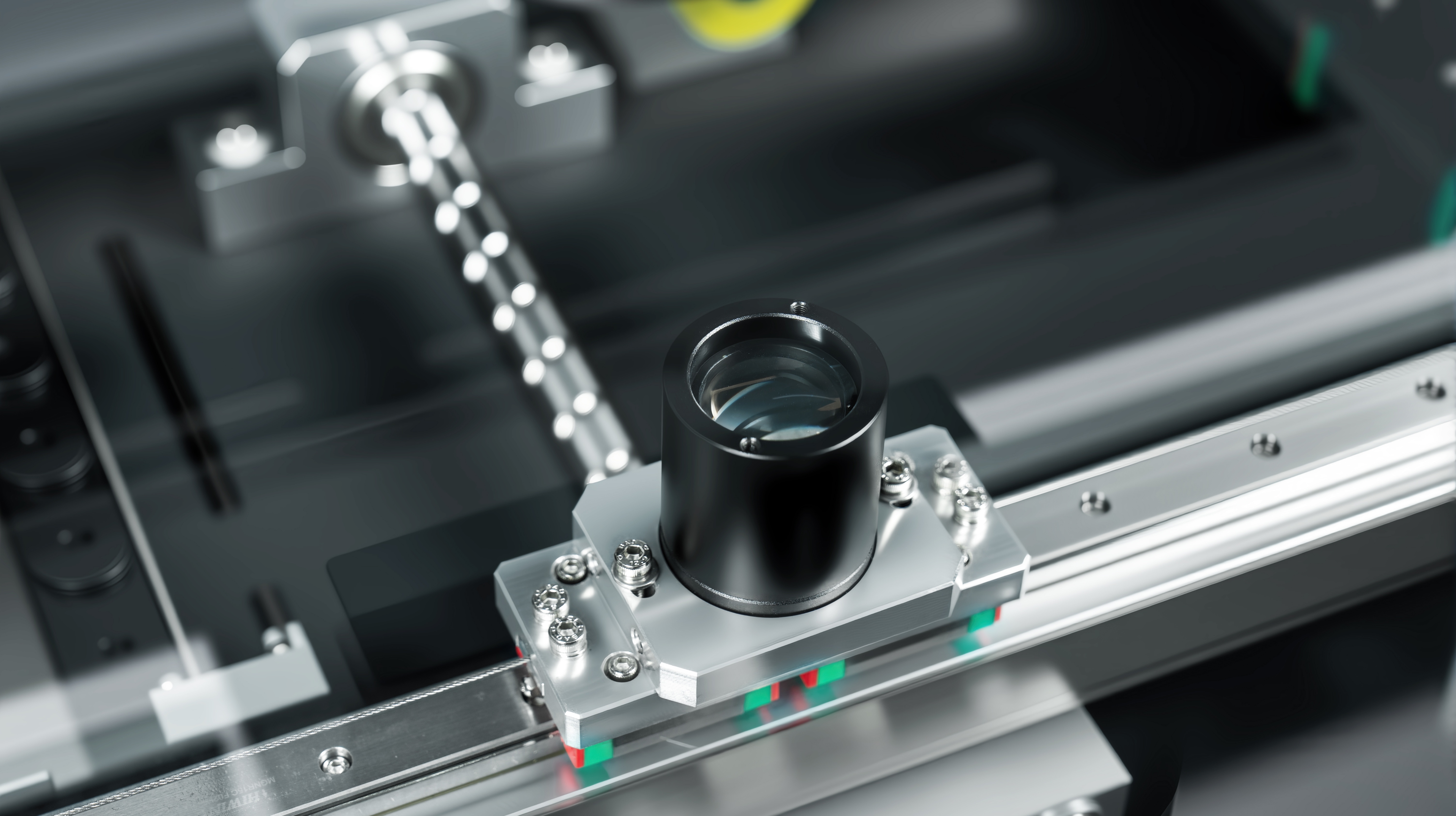

• Hassas doğrusal kılavuz rayı, öğütücünün bilyalı vidası ve AC servo motor, makine sisteminin konumlandırma doğruluğunun stabilitesini sağlar.
• 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve istikrarlı ölçüm gereksinimlerini karşılar.
• 6,5x yüksek çözünürlüklü optik lens, doğru otomatik yakınlaştırma, hızlı piksel kalibrasyonu.
• Programlanabilir 5 halkalı 8 bölgeli LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi, akıllı 256 seviye parlaklık ayarı.
• Tam eksenli CNC kontrolü, AC tam kapalı döngü servo motor sürücüsü.

HE serisi büyük gantry tipi görsel ölçüm cihazı, kapsamlı 2D / 3D kompozit ölçümü için çeşitli 3D sensörlerle donatılabilir. Ayrıca prob ve lazer gibi temassız sensörlerle de donatılabilir. Aynı zamanda RENSHAW tam seri prob braketini de destekler, böylece kullanıcılar tam ölçekli ölçümün otomatik dönüşümünü tek bir cihazda tamamlayabilir ve üretkenliği büyük ölçüde artırabilir.
