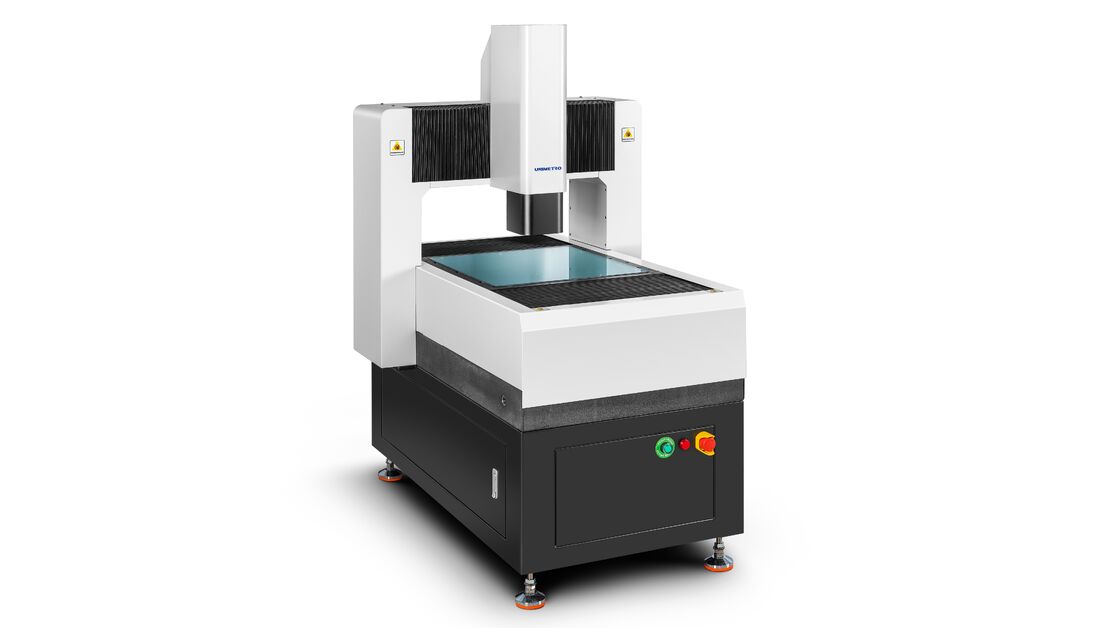

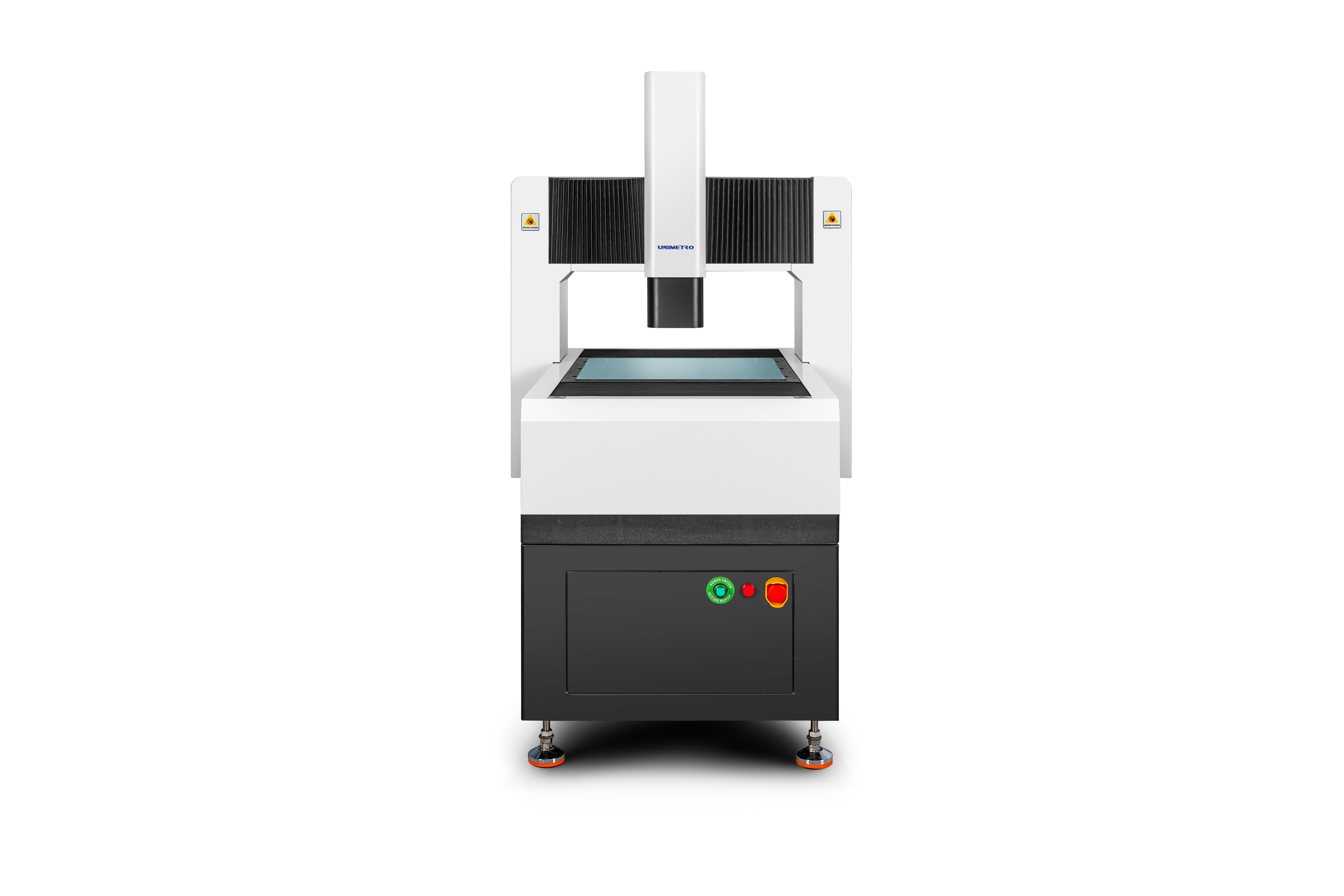

HP Serisi Gelişmiş Vmm 3D Görüşü 3C hassas denetim için temassız ölçüm

HP: Yüksek hassasiyet (Yüksek hassasiyet)
Sabit gantry makinesinin ana özellikleri yüksek hassasiyet ve tam otomasyondur."HP" bu bağlamda "mikron seviyesinde temas dışı otomatik optik hassasiyetli denetim aracı" olarak portalı makineyi ifade eder.Müşteriler için genel üretim doğruluğunu ve üretkenliği artırmaya yardımcı olur.

Karar:0.5μm (0.1μm isteğe bağlı)

Kamera:Endüstriyel sınıf renkli CCD kamerası

Lens:1x-10x (Değişken büyütme)

Büyütme:20X - 200X (Büyütme seçilen kameranın modeline bağlı olarak değişir; gerçek büyütme ölçülen verilere tabidir.)

Video büyütme:18 ~ 195X (Seçilen kameranın farklı modellerine göre; gerçek büyütme ölçülen verilere bağlıdır)

Çalışma mesafesi:85 mm

Işıklandırma:Programlanabilir yüzey ışığı, LED alt paralel ışık (iletilmez: koaksiyel ışık)

Sürüş sistemi:CNC kontrolü, doğrusal motor sürücüsü; El kontrolü, fare/klavye kontrolü

Doğrusal ölçek çözünürlüğü:0.1 μm

• Tüm kapalı çerçeve hareketli köprü yapısı benimsenir, ölçüm iş parçası sabitlenir, taşıma kapasitesi büyüktür ve hareket performansı iyidir.
• Yüksek sertlik ve yüksek hassasiyetli mekanik yapıyı sağlamak için sonlu element analizi teknolojisini mekanik tasarıma dahil etmek.
• Grade 000 granit taban, yüksek dayanıklılık, korozyon direnci ve iyi kararlılık.
• Alüminyum oksit yüzey işleme masa, hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.

• RENISHAW açık ızgara kuyrukçusu, çözünürlüğü 0,5μm, yüksek hassasiyet ve iyi kararlılık.

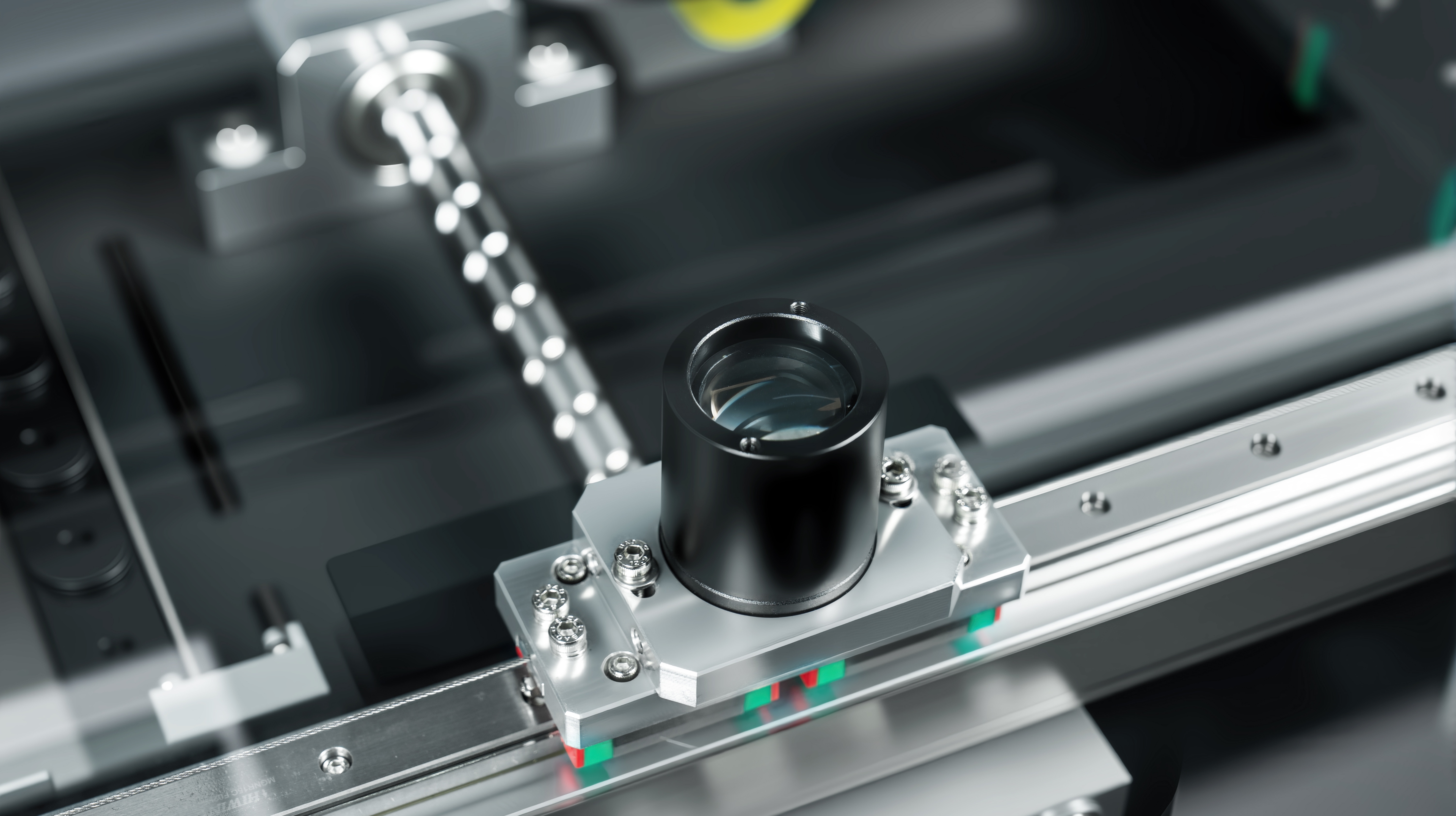

• Hassas doğrusal rehber rayı, öğütmenin topu viski ve AC servo motoru, makine sisteminin konumlandırma doğruluğunun istikrarını sağlar.
• 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve istikrarlı ölçüm gereksinimlerini karşılar.
• 6.5x yüksek çözünürlüklü optik lens, doğru otomatik zoom, hızlı piksel kalibrasyonu.
• Programlanabilir 5 halka 8 bölgelik LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi, akıllı 256 seviye parlaklık ayarlaması.
• Tam akslı CNC kontrolü, AC tam kapalı döngü servo motor sürücüsü.

HE serisi büyük gantry tipi vizyon ölçüm aracı, kapsamlı 2D / 3D kompozite ölçümü için çeşitli 3D sensörlerle donatılabilir.Aynı zamanda prob ve lazer gibi temas dışı sensörlerle de donatılabilir.Ayrıca RENSHAW tam dizi prob braketini destekler, böylece kullanıcılar verimliliği büyük ölçüde geliştiren tek bir cihazda tam ölçekli ölçümün otomatik dönüşümünü tamamlayabilirler.
