Name: HP Serisi CNC Görüş Ölçüm Sistemi, Yarım iletken bileşenlerinin mikron seviyesinde hassas denetimi için
Brand: Unimetro Precision Machinery Co., Ltd
SKU: HP serisi
Price: 20,500.00 USD
Availability: InStock

Detay Bilgi

Modeli:	HE Serisi	Ürün adı:	Tam otomatik görüntü ölçüm cihazı (sabit portal tipi) - HP442
Tekrarlanabilirlik:	1.5um	Kesinlik:	1,6+L/200um
Doğrusal Ölçek Çözünürlüğü:	0.5um (0.1um isteğe bağlı)	Ölçüm modu:	Tam Otomatik
Destek:	OEM, ODM, Özelleştirme	Uygulama Ortamı:	Laboratuvar/Endüstriyel
Garanti:	12 Ay	Ağırlık(kg):	OEM / DOM
Öfkeyi ölçmek:	400/400/200
Vurgulamak:	HP CNC vizyon ölçüm makinesi , yarı iletken denetim ölçüm makinesi , Mikron hassasiyetli görme ölçüm sistemi

Ürün Açıklaması

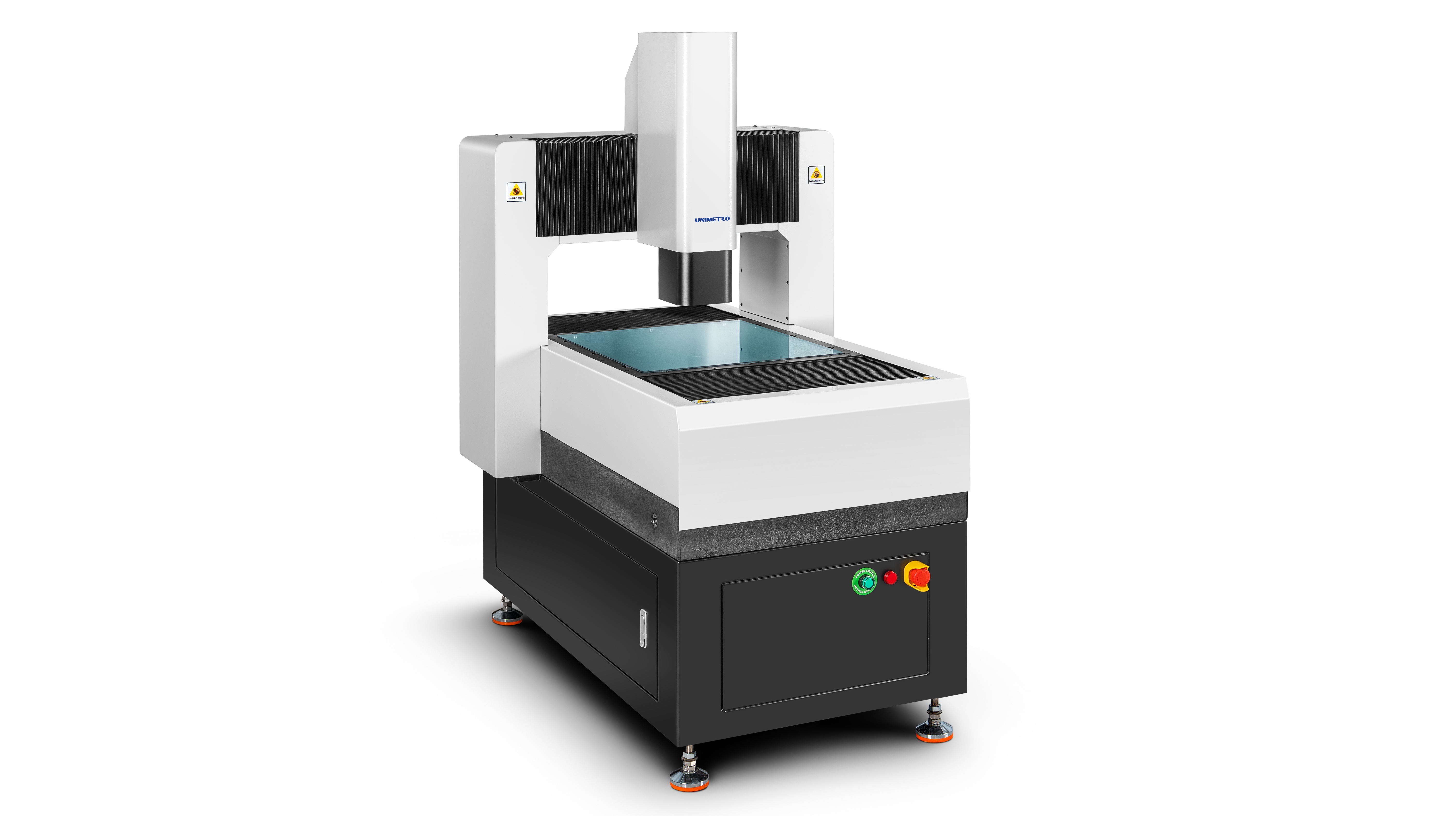

HP Serisi CNC Kameralı Ölçüm Makinesi – Yarı İletken Bileşenler için Mikron Düzeyinde Hassas Muayene

Ürüne Genel Bakış

HP: Yüksek Hassasiyet (Yüksek Hassasiyet)

Sabit portal makinesinin ana özellikleri yüksek hassasiyet ve tam otomasyondur. Bu bağlamda "HP", portal makinesini "mikron düzeyinde temassız otomatik optik hassas denetim aracı" olarak ifade eder. Müşteriler için genel üretim doğruluğunu ve üretkenliğini artırmaya yardımcı olur.

Teknik Özellikler

Modeli	HP 442	HP 662	HP 872
Boyutlar (mm) (X x Y x Z)	92012001600	112014001600	132016001600
Ölçüm aralığı (mm) (X x Y x Z)	400400200	600600200	800700200
Doğruluk (um)	1,6 +L/200	1,6 +L/200	1,6 +L/200
Tekrarlanabilirlik (um)	1.5	1.5	1.5
Ağırlık (kg)	560	860	1600
Çözünürlük	0,5μm (seçenek için 0,1um)
Kamera	Endüstriyel sınıf renkli CCD kamera
Objektif	1x-10x (Değişken büyütme)
Büyütme	20X - 200X (Büyütme, seçilen kameranın modeline göre değişir; gerçek büyütme, ölçülen verilere bağlıdır.)
Video Büyütme	18~195X (Seçilen kameranın farklı modellerine göre; gerçek büyütme ölçülen verilere bağlıdır)
Çalışma Mesafesi	85 mm
Aydınlatma	Programlanabilir yüzey ışığı, LED alt paralel ışık (isteğe bağlı: koaksiyel ışık)
Tahrik sistemi	CNC kontrolü, doğrusal motor sürücüsü; Kol kontrolü, fare/klavye kontrolü
Doğrusal ölçek çözünürlüğü (um)	0,1um

Uygulamalar

Temel Özellikler

Yüksek Rijit Yapı Tasarımı

Tüm kapalı çerçeve hareketli köprü yapısı benimsenmiştir, ölçüm iş parçası sabittir, taşıma kapasitesi büyüktür ve hareket performansı iyidir.
Yüksek sağlamlık ve yüksek hassasiyetli mekanik yapı sağlamak için sonlu elemanlar analizi teknolojisini mekanik tasarıma dahil edin.
Grade 000 granit taban, yüksek mukavemet, korozyon direnci ve iyi stabilite.
Alüminyum oksit yüzey işleme çalışma masası, hızlı ve esnek hareket kontrolü, dayanıklı ve güzel.

Yüksek Hassasiyetli Yapılandırma

RENISHAW açık ızgaralı cetvel, çözünürlük 0,5um, yüksek hassasiyet ve iyi stabilite.

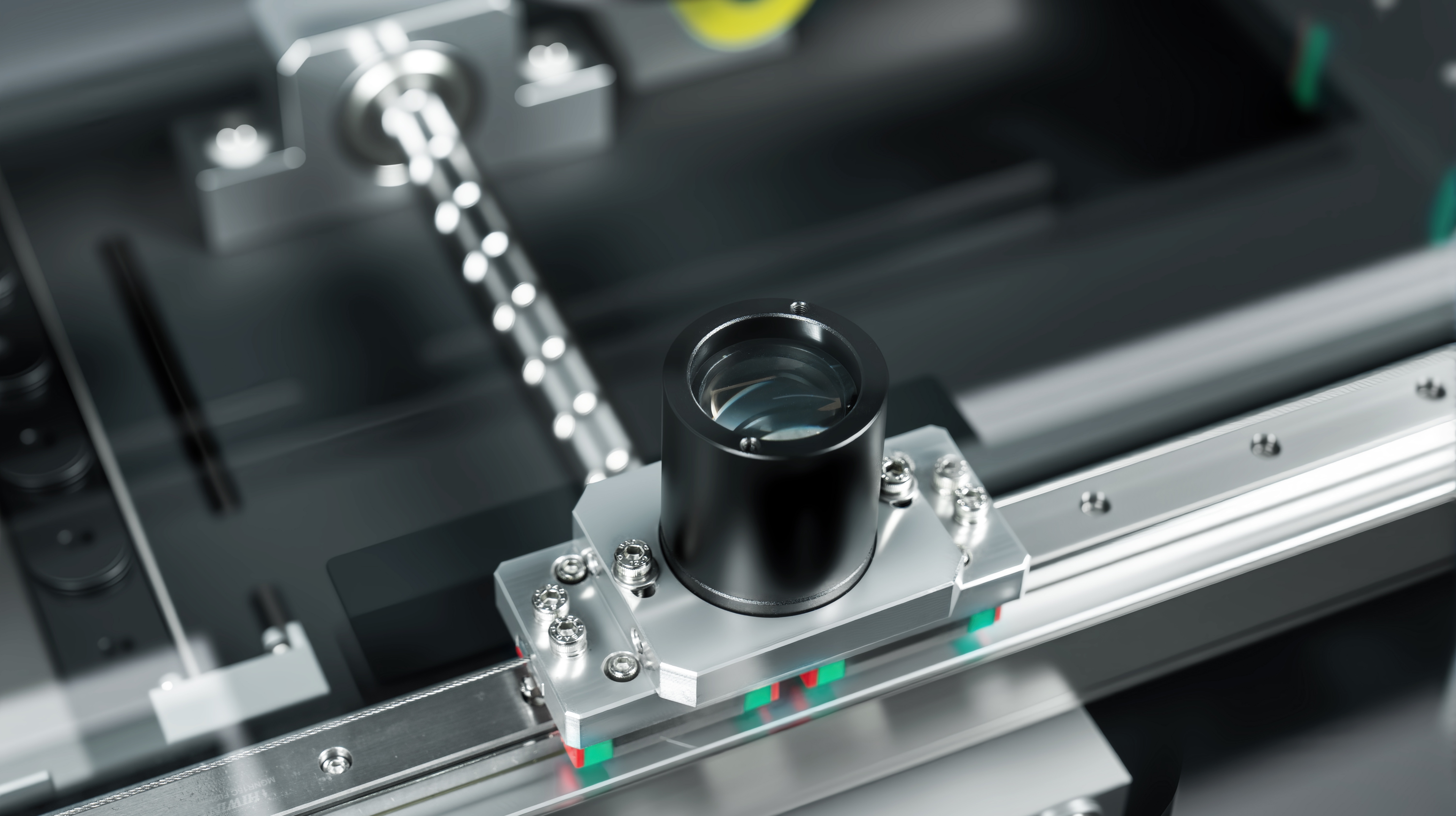

Hassas doğrusal kılavuz rayı, öğütücünün bilyalı vidası ve AC servo motor, makine sisteminin konumlandırma doğruluğunun stabilitesini sağlar.
2M piksel yüksek çözünürlüklü renkli Giga dijital kamera, net gözlem ve istikrarlı ölçüm gereksinimlerini karşılar.
6,5x yüksek çözünürlüklü optik lens, doğru otomatik yakınlaştırma, hızlı piksel kalibrasyonu.

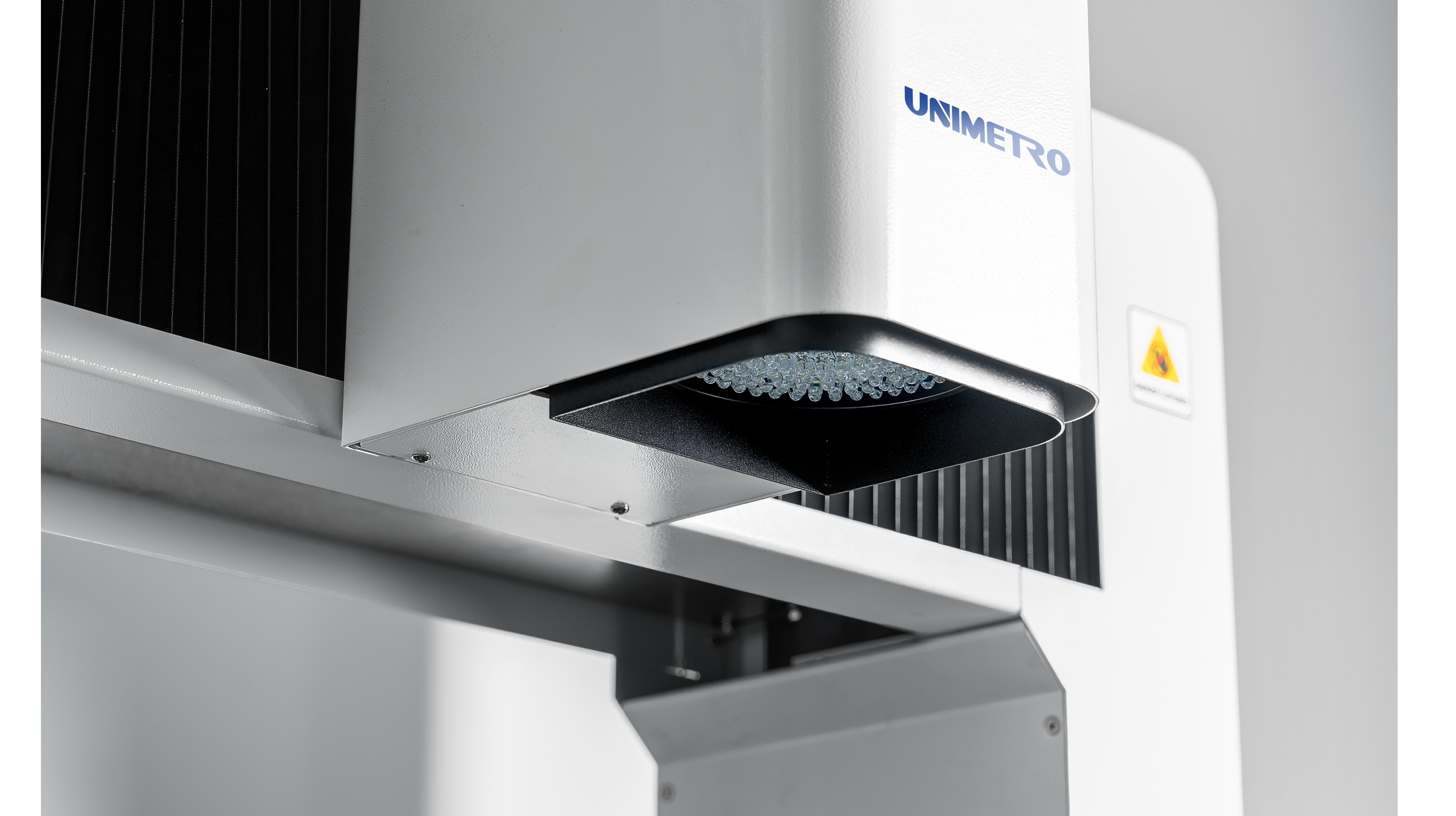

Programlanabilir 5 halkalı 8 bölgeli LED yüzey ışık kaynağı, iletim paralel LED kontur ışık kaynağı sistemi, akıllı 256 seviye parlaklık ayarı.
Tam eksenli CNC kontrolü, AC tam kapalı döngü servo motor sürücüsü.

3D Ölçüm için Opsiyonel Çoklu Sensör

HE serisi büyük gantry tipi görsel ölçüm cihazı, kapsamlı 2D / 3D kompozit ölçümü için çeşitli 3D sensörlerle donatılabilir. Ayrıca prob ve lazer gibi temassız sensörlerle de donatılabilir. Aynı zamanda RENSHAW tam seri prob braketini de destekler, böylece kullanıcılar tam ölçekli ölçümün otomatik dönüşümünü tek bir cihazda tamamlayabilir ve üretkenliği büyük ölçüde artırabilir.

Şirket Bilgileri

Müşterilerimiz ve Temsilcilerimiz

Sıkça Sorulan Sorular

S1: Fabrika veya ticaret şirketi misiniz?

A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.

S2: Şirketiniz ağırlıklı olarak nedir?

A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.

S3: Uygun Şartname Nasıl Seçilir?

C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyelerde bulunacaktır.

S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?

A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.

S5: Garanti süreniz nedir?

A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz son derece istikrarlı ve bazı kırılabilir parçalarda büyük ilerleme kaydettik. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Guangdong, Çin
Marka adı:	UNIMETRO
Sertifika:	CE,ISO
Model numarası:	HP serisi

Min sipariş miktarı:	1 takım
Fiyat:	pazarlık edilebilir
Ambalaj bilgileri:	Tahta sandık + vakum paketi
Teslim süresi:	15 ~ 20 gün
Ödeme koşulları:	L/C,D/A,D/P,T/T,Western Union,
Yetenek temini:	Ayda 5 Takım
