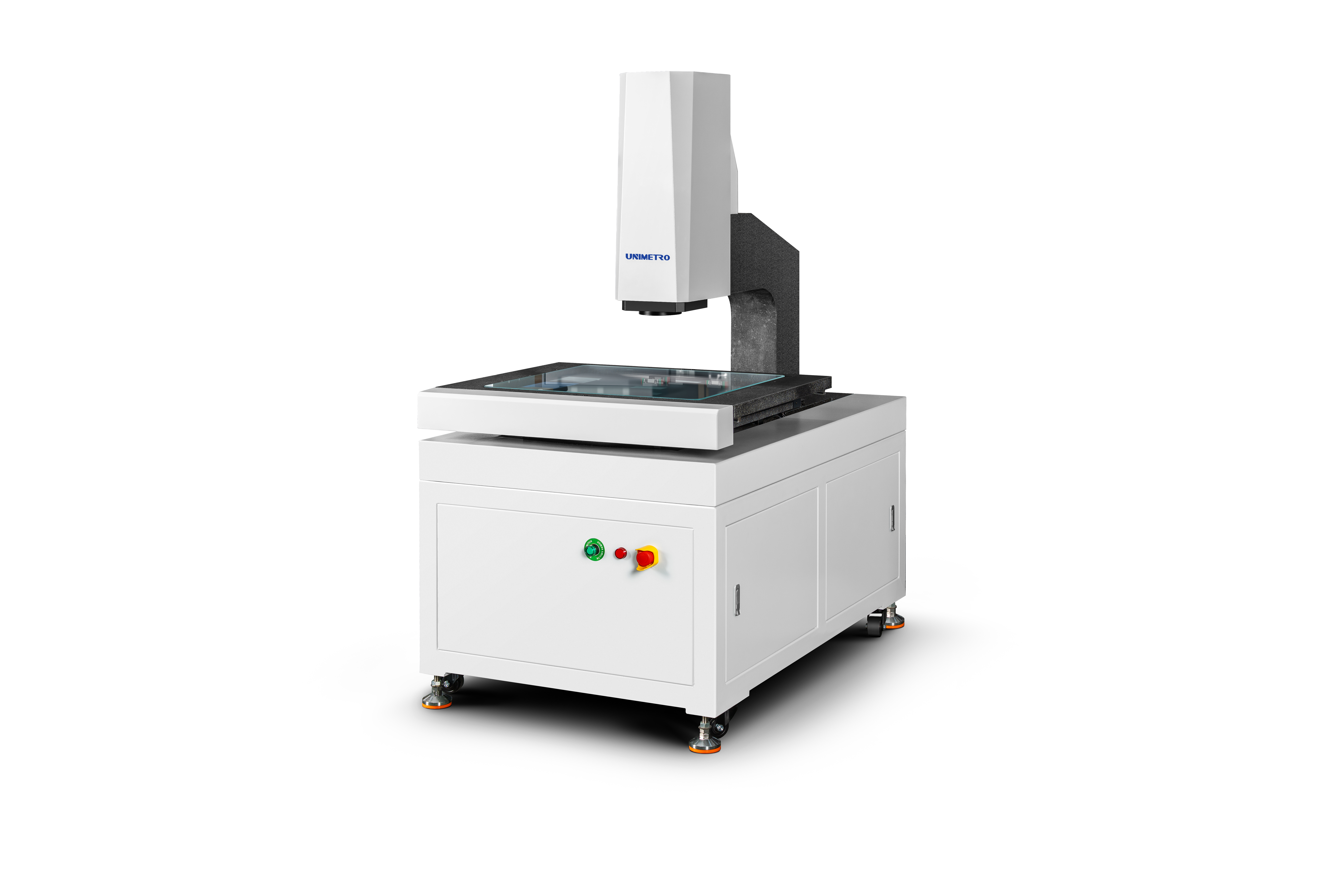

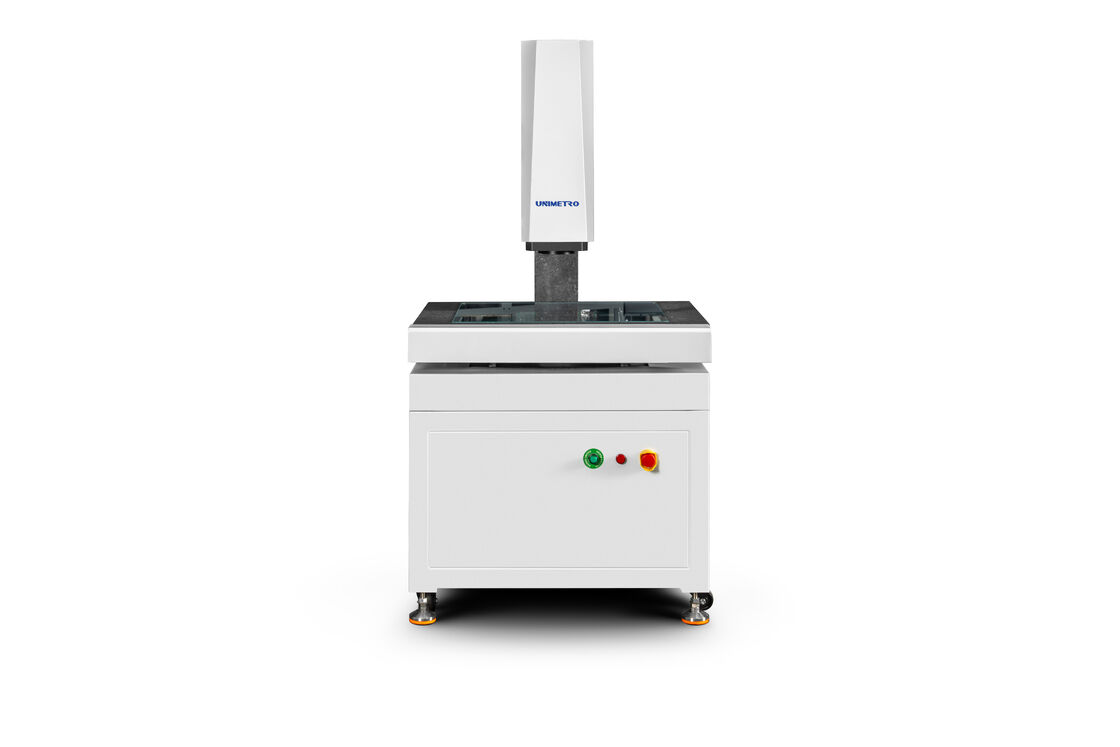

SV Serisi Tam Otomatik Video Ölçüm Aracı SV Süper Görüntü Teknolojisi + Karmaşık hassas parça hızlı testi için MARB tabanı

MARB-SV serisi, MARB (Çeşitli Eksenli Çözünürlük Üssü) ve SV (Süper / Sabit Video) teknolojilerini içeren yüksek performanslı tamamen otomatik mermer çalışma masası görüntü ölçüm cihazıdır.Bu yüksek yapılandırma sistemi karmaşık hassas parça testi için üstün çözünürlük ve daha hızlı işleme hızları sunar.

Üç eksenli tamamen otomatik programlanabilir algılama için tasarlanmış olan bu enstrüman, otomatik ölçüm işlemlerini gerçekleştirmek için programlama yoluyla iş parçasının koordinat sistemleriyle eşleşir.,Ağır iş parçalarının tekrarlanan ölçümleri için öğrenme ve otomatik programlama fonksiyonları, yerinde hızlı ve doğru gerçek zamanlı ölçümleri sağlar.

Yüksek istikrarlı mermer tabanla inşa edilen bu sistem düşük bakım maliyetleriyle olağanüstü dayanıklılık sağlar.büyük ölçekli kalite kontrolü için uzun vadeli güvenilirlik, karmaşık üretim endüstrileri.

Karar:0.5μm (0.1μm isteğe bağlı)

Kamera:Endüstriyel sınıf renkli CCD kamerası

Lens:1x-10x (Değişken büyütme)

Büyütme:20X - 200X (Kamera modeline göre değişir)

Çalışma mesafesi:85 mm

Işıklandırma:Programlanabilir yüzey ışığı, LED alt paralel ışığı (Farklı: koaksiyel ışık)

Sürücü Sistemi:CNC kontrolü, doğrusal motor sürücüsü; Joystick, fare klavye kontrolü

Doğrusal ölçek çözünürlüğü:0.1 μm

• Büyük taşıma kapasitesi ve mükemmel hareket performansını sağlayan sabit ölçüm iş parçasına sahip tüm kapalı çerçeve hareketli köprü yapısı
• Yüksek sertlik ve hassasiyet için mekanik tasarıma entegre bitişsel eleman analizi teknolojisi
• Yüksek dayanıklılık, korozyon direnci ve kararlılık sunan sınıf 000 granit tabanı
• Alüminyum oksit yüzey işleme masa, dayanıklı, estetik bitki ile hızlı, esnek eylem kontrolü için

• RENISHAW yüksek hassasiyet ve istikrar için 0.5μm çözünürlüğü ile açık ızgara kuyruklu
• Hassas doğrusal rehber rayı, öğütmenin top vida ve sistem konumlandırma doğruluğunu sağlayan AC servo motor
• 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera net gözlem ve istikrarlı ölçüm için
• 6.5x doğru otomatik zoom ve hızlı piksel kalibrasyonu ile yüksek çözünürlüklü optik lens

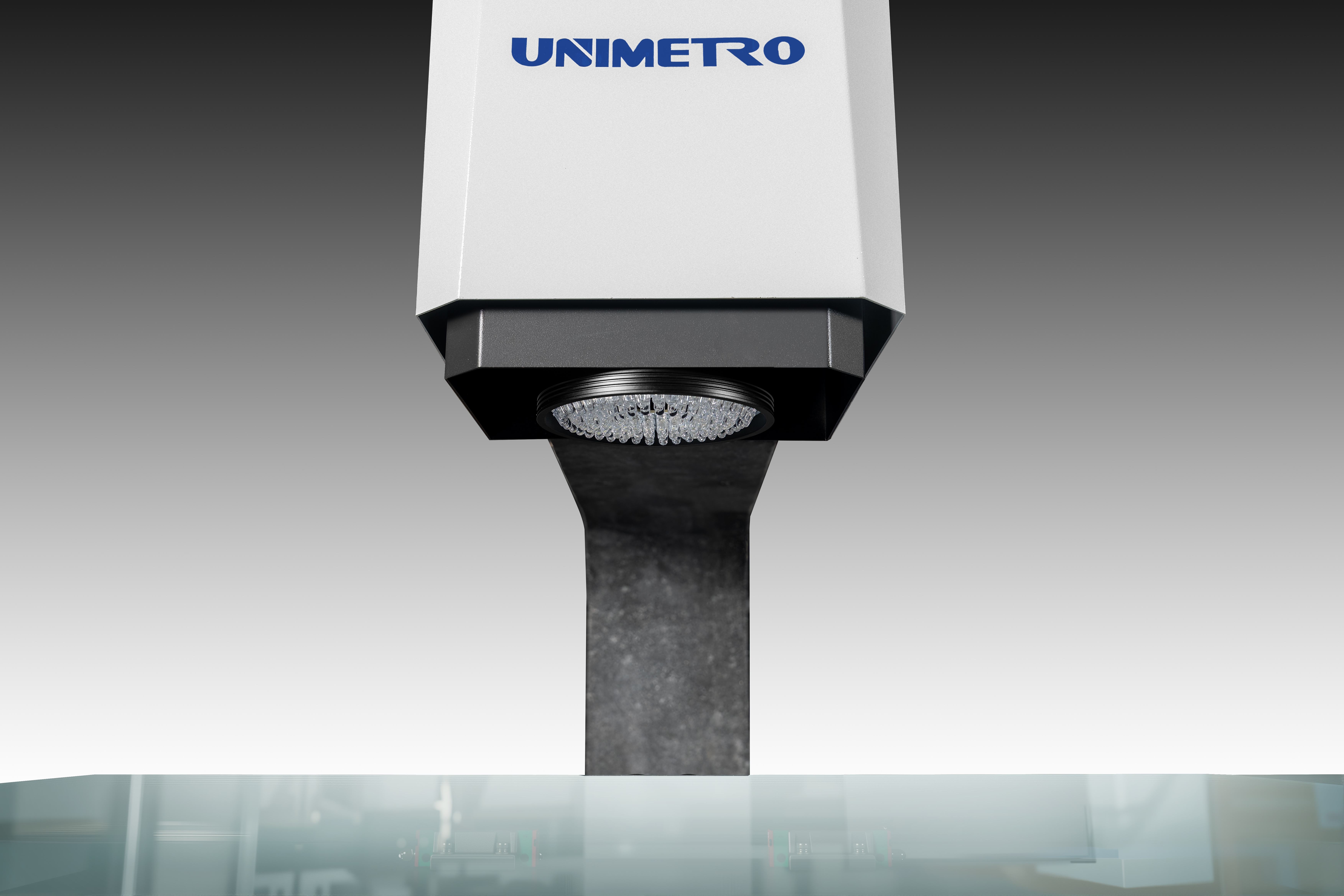

• Programlanabilir 5 halka 8 bölgelik LED yüzey ışık kaynağı ile iletim paralel LED kontur ışık kaynağı sistemi ve akıllı 256 seviye parlaklık ayarlaması
• Tam eksenli CNC kontrolü, AC tam kapalı döngü servo motor sürücüsü ile

HE serisi büyük porttali türü vizyon ölçüm cihazı, kapsamlı 2D / 3D kompozite ölçümü için çeşitli 3D sensörlerle donatılabilir.Sonde ve lazer sistemleri de dahil olmak üzere temassız sensörleri destekler, ve RENSHAW tam seri prob bracketleri, tek bir cihazda tam ölçekli ölçümlerin otomatik dönüştürülmesi için verimliliği önemli ölçüde arttırır.
