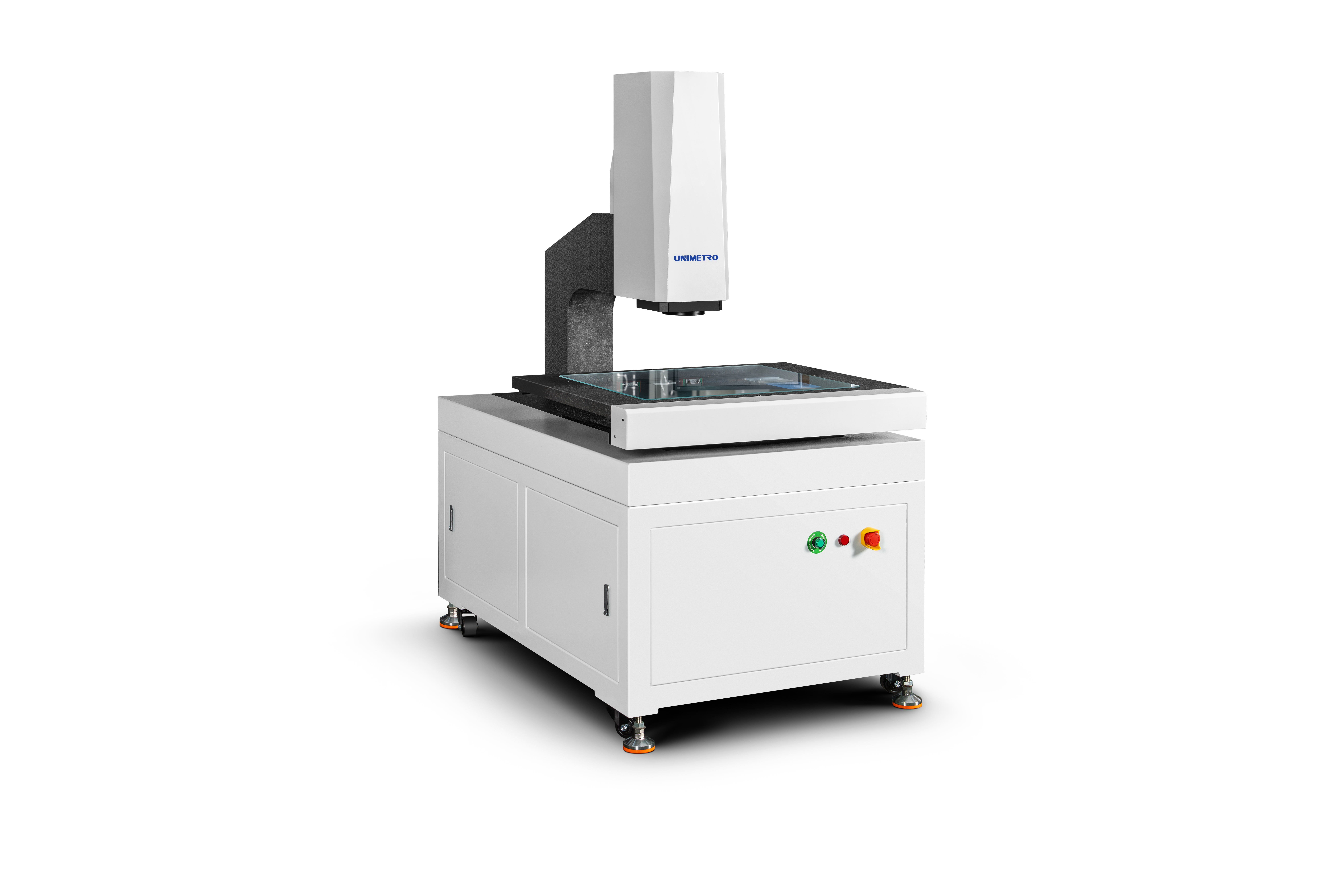

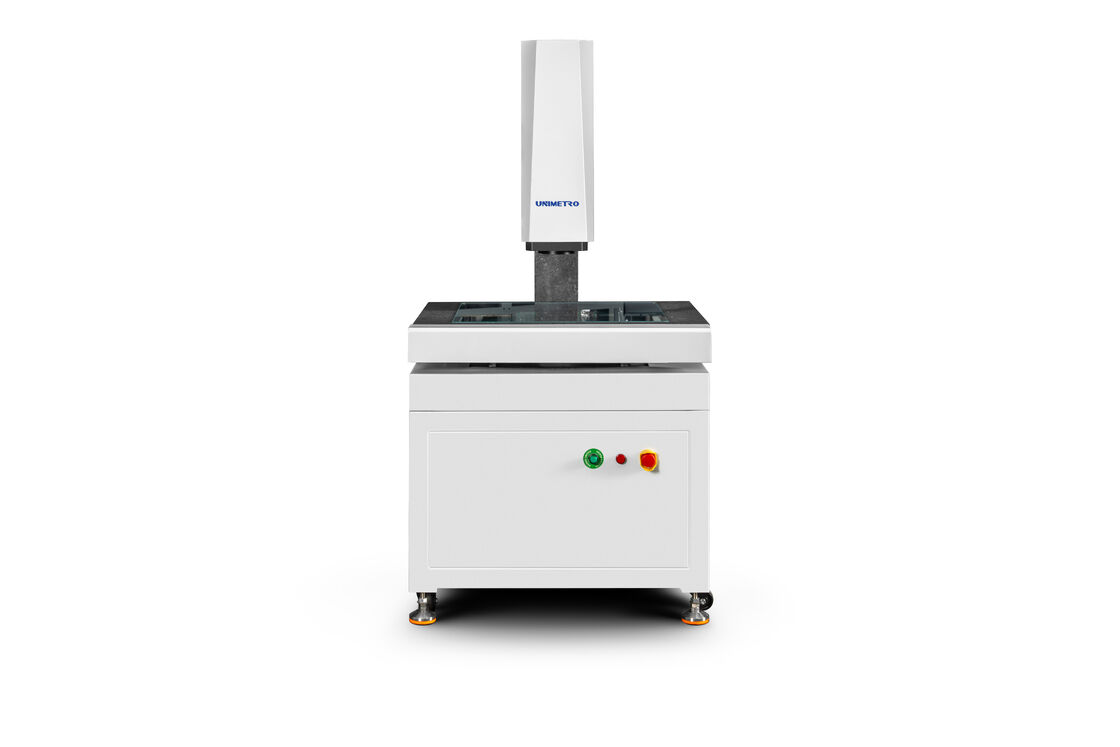

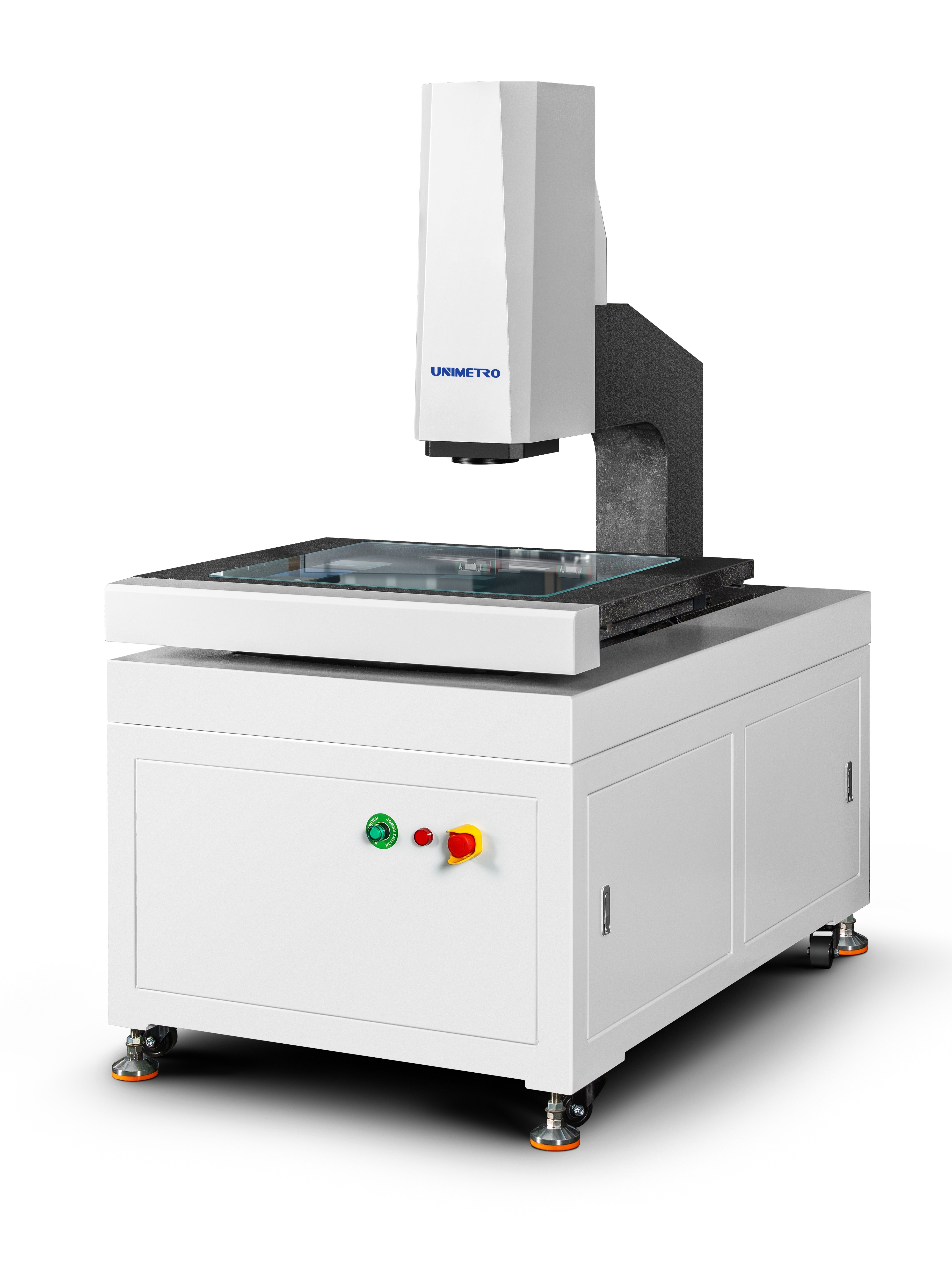

SV Serisi Yüksek Verimlilikli Görme Ölçme Makinesi Marb Otomatik / 3C kitle hassasiyeti iş parçasını denetlemek için çok eksenli çözünürlük tabanı

MARB-SV serisi, MARB (Çeşitli Eksenli Çözünürlük Üssü) ve SV (Süper / Sabit Video) teknolojilerini içeren yüksek performanslı tamamen otomatik mermer çalışma masası görüntü ölçüm cihazıdır.Bu yüksek yapılandırmalı sistem üstün çözünürlük ve daha hızlı işlem hızları sağlar, zorlu endüstriyel uygulamalar için sağlam işlevsellik sunar.

Üç eksenli tamamen otomatik programlanabilir algılama yapabilen bu sistem, ölçüm işlemlerini otomatik olarak gerçekleştirmek için programlama yoluyla iş parçası koordinat sistemlerine eşleştirir.Ağır iş parçalarının tekrarlanan ölçümleri için, site üzerinde hızlı ve doğru gerçek zamanlı ölçümleri sağlayan hafıza, öğrenme ve otomatik programlama işlevlerine sahiptir.

Yüksek dayanıklılık ve düşük bakım maliyetleri sunan yüksek istikrarlı mermer bileşenlerle inşa edilen bu enstrüman yüksek hassasiyet, yüksek verimlilik ve uzun süreli dayanıklılığı mükemmel bir şekilde dengeler.büyük ölçekli kalite kontrolü için temel araç haline, karmaşık ve hassas üretim endüstrileri.

Karar:0.5μm (0.1μm isteğe bağlı)

Kamera:Endüstriyel sınıf renkli CCD kamerası

Lens:1x-10x (Değişken büyütme)

Büyütme:20X - 200X (Büyütme seçilen kameranın modeline bağlı olarak değişir; gerçek büyütme ölçülen verilere tabidir.)

Çalışma mesafesi:85 mm

Işıklandırma:Programlanabilir yüzey ışığı, LED alt paralel ışığı (Farklı: koaksiyel ışık)

Sürüş sistemi:CNC kontrolü, doğrusal motor sürücüsü; Joystick, fare klavye kontrolü

Doğrusal ölçek çözünürlüğü:0.1 μm

Yüksek sertlik yapısı tasarımı:

• Büyük taşıma kapasitesi ve mükemmel hareket performansını sağlayan sabit ölçüm iş parçasına sahip tüm kapalı çerçeve hareketli köprü yapısı
• Yüksek sertlik ve hassasiyeti sağlamak için mekanik tasarıma entegre sonlu element analizi teknolojisi
• Yüksek dayanıklılık, korozyon direnci ve mükemmel kararlılık ile sınıf 000 granit tabanı
• Hızlı, esnek eylem kontrolü, dayanıklılık ve estetik için alüminyum oksit yüzey işleme masa

Yüksek hassasiyet konfigürasyonu:

• RENISHAW yüksek hassasiyet ve istikrar için 0.5μm çözünürlüğü ile açık ızgara kuyruklu
• Hassas doğrusal rehber ray, öğütücü küre viski ve AC servo motor konumlama doğruluğu istikrarını sağlamak
• 2M piksel yüksek çözünürlüklü renkli Giga dijital kamera net gözlem ve istikrarlı ölçüm için
• 6.5x doğru otomatik zoom ve hızlı piksel kalibrasyonu ile yüksek çözünürlüklü optik lens

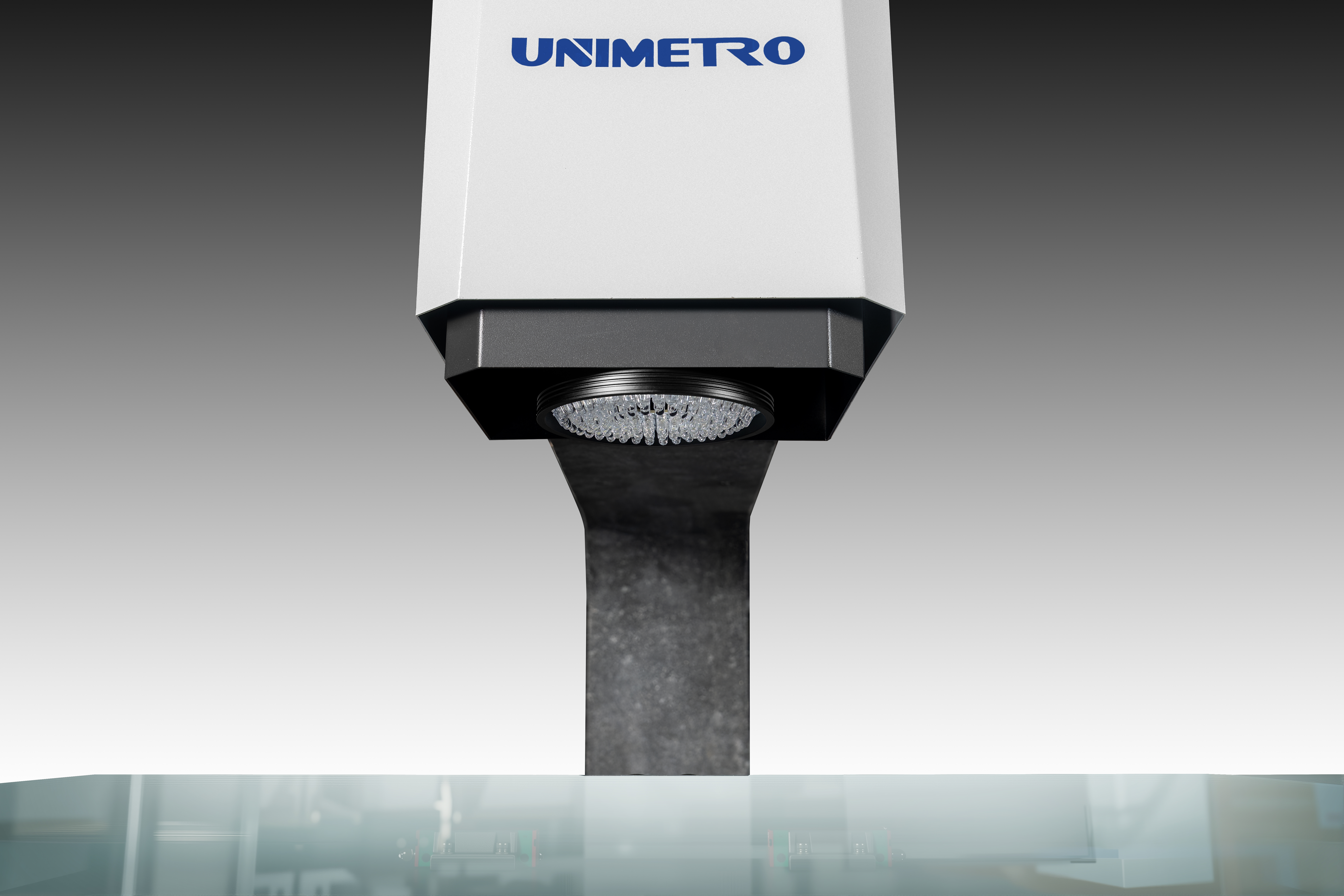

• Programlanabilir 5 halka 8 bölgelik LED yüzey ışık kaynağı, akıllı 256 seviye parlaklık ayarlaması ile iletim paralel LED kontur ışık kaynağı sistemi
• Tam eksenli CNC kontrolü, AC tam kapalı döngü servo motor sürücüsü ile

3 boyutlu ölçüm için seçmeli çoklu sensör:

HE serisi büyük portre türü vizyon ölçüm aracı, kapsamlı 2D / 3D kompozite ölçüm için çeşitli 3D sensörlerle donatılabilir.Aynı zamanda prob ve lazer gibi temas dışı sensörleri de destekler., ve RENSHAW tam serisi prob bracketleri ile uyumludur ve verimliliği önemli ölçüde artırmak için tek bir cihazda tam ölçekli ölçümlerin otomatik dönüştürülmesini sağlar.
