Detay Bilgi

Ürün Adı:	Görüş Ölçüm Makinesi	Ölçüm Aralığı:	30020200mm
Kesinlik:	2.5+l/200um	Tekrarlanabilirlik:	2.5um
Kontrol modu:	Tam CNC yakın döngü hareket kontrolü	ccd:	Endüstriyel renkli 1/3" CCD kamera
Objektif:	Manuel girintili yakınlaştırma merceği 0,7 - 4,5X (seçenek için Navitar yakınlaştırma merceği)	Doğrusal Ölçek Çözünürlüğü:	0.5um
Güç Kaynağı:	220V±10% AC 50Hz, direnç≦4 ohm topraklama gerekli olmalıdır	Çalışma Modu:	Entegre akıllı kontrol (joystick, fare, klavye)
Vurgulamak:	görüş ölçüm makinesi , görüş ölçüm sistemi , Tam Otomatik Görüş Ölçüm Makinesi

Ürün Açıklaması

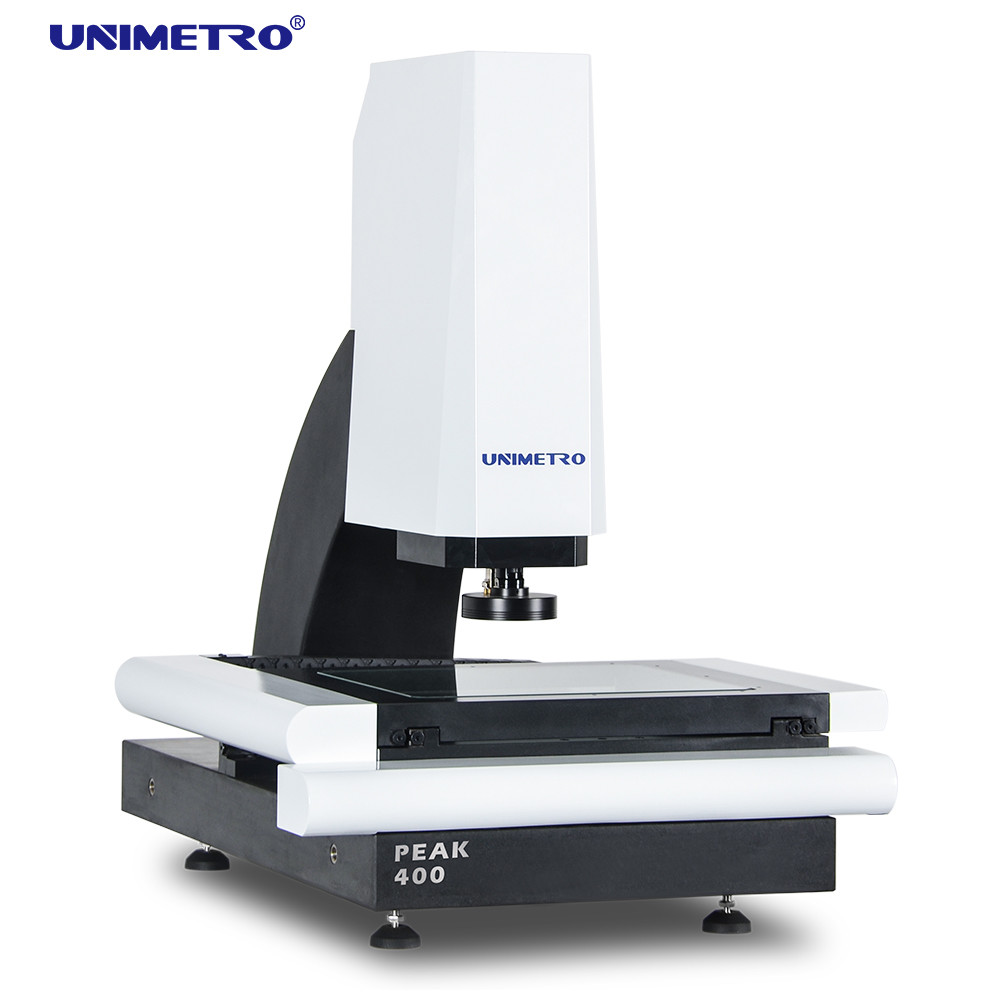

3D Ölçüm Kalite Kontrolü İçin Tam Otomatik CNC Görüş Ölçüm Makinesi

CNC Vizyon Ölçüm Makinesi, mikron seviyesine kadar hassas fiziksel boyut ölçümü için kullanılan bir araçtır. Görsel ölçüm makinesi, iş parçasının görüntüsünü yakalamak, görüntü pikselini analiz etmek ve ölçüm yazılımıyla 2 boyutlu boyutu hesaplamak için kamerayı kullanan bir optik ölçüm cihazıdır.

CNC Vision Ölçüm Makinesi, seri üretim kalite kontrol prosesi için tasarlanmış güçlü bir boyut ölçüm cihazıdır. Ölçüm işlemini programlanabilir hale getiren güçlü bir yazılımla yapılandırılmıştır, kullanıcılar tam otomatik işlemle büyük miktarlarda ürün ölçümü yapabilirler. PEAK serisi CNC Görüş Ölçüm Makinesi, UNIMETRO tarafından geliştirilen tam otomatik CNC görüşün ekonomik bir modelidir.

Basit ve entegre tasarım, makineyi daha düşük maliyetle üretmemize, aynı zamanda yüksek ölçüm doğruluğunu ve en iyi performansı korumamıza olanak tanır. Kullanıcılar, tam CNC Görme Ölçüm Makinesinden çok düşük fiyata yüksek verimlilik ve işçilik maliyeti tasarrufu avantajından yararlanabilmektedir.

Donanım Yapılandırması

◉ 3 eksen 0,5um çözünürlüklü doğrusal ölçekler
◉ Yüksek performanslı Otomatik odaklama işlevi
◉ Alüminyum çalışma aşaması ve sert eloksal

◉ Renishaw dokunmatik probu ile uyumlu(isteğe bağlı)

◉ 3 halkalı 8 bölümlü LED halka ışık, yazılım kontrolü ve programlanabilir

◉ Paralel ışık yolu LED kontur ışığı yazılım kontrolü ve programlanabilir

◉ Eş Odaklı Fiber Yer Değiştirme Sensörü(isteğe bağlı)

◉ HIWIN doğrusal kılavuz yolu

◉ Z ekseni motorlu kontrol

◉ Entegre çekirdek kontrol kutusu

◉ Endüstriyel sınıf CCD kamera

◉ Z ekseni hareket kontrolü için manuel puls üreteci

◉ Yardımcı konumlandırma ve odaklama için Lazer göstergeli (isteğe bağlı)

◉ Büyütme sinyali geri bildirim sensörlü 0,7-4,5X manuel çentikli yakınlaştırma lensi

Başvuru

1) PEAK serisi Görüntü Ölçüm Ekipmanı, aşağıdakileri sunan tüm Omron fiber ölçüm sensörleri serisiyle uyumludur: Daha hassas ölçüm gereksinimi olasılığı.

2) Eğimli veya kavisli yüzeylerin kararlı ölçümleri
3) Farklı malzeme türlerinin kararlı ölçümleri
4) Pürüzsüz veya kaba yüzeylerin kararlı ölçümleri

5) PEAK serisi Görüntü Ölçüm Ekipmanı, isteğe bağlı konfigürasyon olarak Renishaw temaslı prob ile uyumludur. Kullanıcılar tek bir makinede 2D ve 3D ölçüm fonksiyonunu kolaylıkla elde edebilir.
6) Yazılım, optik lens ile dokunmatik prob arasındaki ofseti hesaplayabilir ve tüm ölçüm sonuçlarının tek bir koordinat sistemi dahilinde olmasını sağlar. Ölçüm sonuçları tersine mühendislik için 3 boyutlu çizim olarak ortaya çıkarılabilir.

Yazılım İşlevleri

UNIMETRO INSPECT3D yazılımı, kullanıcı dostu kullanıcı arayüzüne sahiptir, öğrenmesi kolaydır, güçlü fonksiyona sahiptir ve kullanıcıların hızlı ve hassas ölçüm elde etmesine olanak tanır.

Yazılım tam İngilizce dil kullanıcı arayüzü sunuyor ve aynı zamanda yeni dil geliştirilmesine de olanak tanıyor.

◉ CAD dosyasını girin ve ölçün

◉ Parça dizisi ve makro ölçüm

◉ Otomatik odaklama ve yükseklik ölçümü

◉ Navigasyon işlevi hızlı konum belirlemeye yardımcı olur

◉ Güçlü geometrik ölçüm fonksiyonu

◉ Çoklu veri raporları ve grafiksel veri çıkış fonksiyonu

◉ Esnek kullanıcı programı

◉ Referans elemanları oluşturma

◉ Güçlü kenar algılama fonksiyonu

◉ Birden fazla harici aksesuarın desteklenmesi

◉ Elemanların geometrik toleransının otomatik hesaplanması

◉ Karmaşık üretimin hızlı ve rahat bir şekilde ölçülmesi

Parametreler

Modeli	PİK 300	PİK 400
Boyut(mm)(UGY)	8506501060	10008001080
Ölçüm Aralığı(mm)(XYZ)	300200200	400300200
Doğruluk(μm)	3+L/200	3+L/200
Tekrarlanabilirlik(μm)	3	3
Ağırlık(kg)	120	150
Kamera	Endüstriyel sınıf analog CCD kamera ve SV2000E video kartı
Objektif	Manuel girintili yakınlaştırma merceği 0,7-4,5X / 0,7-4,5X sinyal geri beslemeli manuel yakınlaştırma merceği (İsteğe bağlı) / Otomatik yakınlaştırma merceği (İsteğe bağlı)
Büyütme	18-188X (Farklı kamera ve lens kombinasyonu, farklı büyütme aralığına yol açar
görüş açısı	8,1-1,3 mm (Farklı kamera ve lens kombinasyonu, farklı FOV aralığına yol açar)
Çalışma Mesafesi	108 mm
Doğrusal ölçek çözünürlüğü	0,0005 mm
Aydınlatma	Programlanabilir 3 halka, 8 bölümlü yüzey halka ışığı, programlanabilir paralel kontur ışığı

Şirket Bilgileri

Müşterimiz ve Temsilcimiz

SSS
S1: Fabrika veya ticaret şirketi misiniz?
A1: Biz bir fabrikayız ve size 24 saat içinde en hızlı yanıtı veriyoruz.
S2: Şirketiniz ağırlıklı olarak nedir?
A2: Biz esas olarak Vision ölçüm makinesi, Koordinat ölçüm makinesi, CMM ve VMM fikstürleri vb. üretiyoruz.
S3: Uygun Şartname Nasıl Seçilir?
C3: Ölçülecek ürünün çeşitliliğini ve boyutunu bize bildirdiğiniz sürece, profesyonel ekibimiz size uygun özelliklere sahip ölçüm cihazı konusunda tavsiyelerde bulunacaktır.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
A4: Emin olun! Sadece tipik makineler değil, aynı zamanda müşterinin ihtiyaçlarına göre özelleştirilmiş makineler de sağlayabiliriz.
S5: Garanti süreniz nedir?
A5: Ürün garanti süremiz 1 yıldır. Ürün kalitemiz çok istikrarlı ve biz bazı kırılabilir parçalarda çok iyi gelişme gösterdi. Ürün kalitemizden emin olabilirsiniz.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Sertifika:	CE,ISO
Model numarası:	ULTRA

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ağaç çalışması
Teslim süresi:	10 ~ 20 iş günü
Ödeme koşulları:	T/T
Yetenek temini:	Ayda 20
