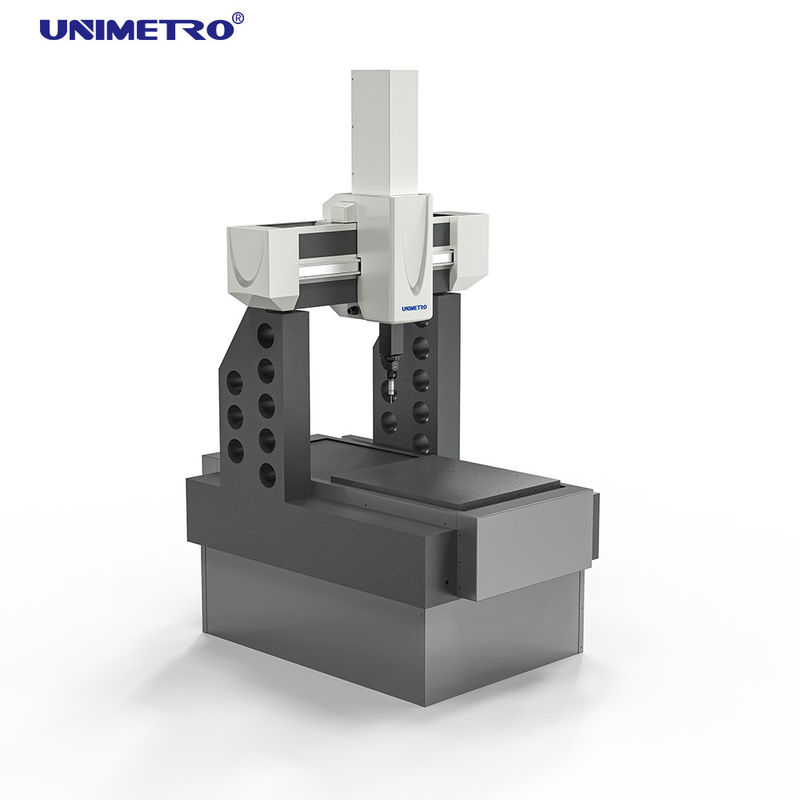

Yüksek Hassasiyetli Izgaralı Cetvel ile CAD Karşılaştırması için OEM Otomatik 3D Koordinat Ölçüm Makinesi

Köprü tipi 3D Koordinat Ölçüm Cihazı, hassas işleme uygulamaları için olağanüstü maliyet etkinliği sunan basitleştirilmiş bir tasarıma sahiptir. Elektronik, kalıp, ev aletleri, otomotiv küçük parçaları ve havacılık bileşenlerindeki test gereksinimleri için idealdir.

Granit çalışma platformu, 3D Koordinat Ölçüm Cihazının temelini oluşturur ve her üç ekseni de granit malzemeden yapılmıştır. Bu, stres içermeyen, paslanmaz ve korozyona dayanıklı özellikler sunar, düşük termal genleşme katsayısına ve minimum sıcaklık kaynaklı deformasyona sahiptir. Makine titreşimini etkili bir şekilde azaltır ve genel performansı artırır.

Tüm üç eksende "kendi kendini düzelten sapma" kararlı bir iletim sistemine sahip sürtünme iletimi sunar. "Sabit + mikro süspansiyon" yapısı, hassasiyet kararlılığını ve hareket tutarlılığını korurken kılavuz rayına paralel iletimi sağlar. Daha güvenli çalışma için gelişmiş çarpışma koruması sağlar.

0.1μm ile 20nm arasında değişen çözünürlüklere sahip Renishaw yüksek hassasiyetli ızgara cetvellerini kullanır. Renishaw'ın küresel itibarı, tüm koordinat sistemi bileşenleri için kalite ve güvenilir satış sonrası hizmeti garanti eder.

Helium serisi 3D Koordinat Ölçüm Cihazı, özellikle küçük ve orta ölçekli ürünler, kalıplar ve elektronik ürünler endüstrileri için tasarlanmıştır. Müşteri gereksinimlerine göre özelleştirilebilir boyutlarda mevcuttur. Hafif tasarım, hızlı kurulum ve temel gereksinimi olmaması özelliklerine sahiptir.

Rational-DMIS, hem başlangıç dostu kullanılabilirlik hem de gelişmiş işlevsellik ile geliştirilmiş kapsamlı bir entegre 3D ölçüm yazılım paketidir. ISO standardı ISO 22093:2003'e uyumlu yerel bir DMIS çekirdeği ile oluşturulmuş olup, CMM ölçüm yazılımları için standartları belirler.

MH20I Manuel Kafa RENISHAW (Manuel)

• A Eksen Açısı: 0°~90° Adım mesafesi: 15°
• B Eksen Açısı: ±180° Adım mesafesi: 15°
• Uzamsal ölçüm yönü: 168 kez
• Konumsal tekrarlanabilirlik: 1.5μm

PH20MT Motorlu Problar RENISHAW

• Konum tekrarlanabilirliği: +0.5 μm
• Konumlandırma adımları: Sınırsız
• Dönüş ekseni: 360°
• Salınım ekseni: 0°-115°
• Toplam konum sayısı: Sayısız
• Çalışma sıcaklığı: 10-40℃

PH10T RENISHAW

Herhangi bir M8 dişli arayüz probu ve uzatma çubuğu ile uyumludur (maksimum 300 mm'ye kadar uzatma izni).

Öncelikli olarak makine, otomotiv, havacılık, askeriye, mobilya, takım prototipleri ve diğer küçük ve orta ölçekli parça ve kalıp endüstrilerinde kabinet, çerçeve, dişli, kam, sonsuz dişli, sonsuz vida, bıçak, eğri ve kavisli yüzeylerin ölçülmesinde kullanılır.

Ayrıca elektronik, donanım ve plastik endüstrilerinde iş parçası boyutlarının, şeklinin ve form toleranslarının hassas tespiti için de uygulanabilir. Parça denetimi, şekil ölçümü ve proses kontrol görevlerini yerine getirebilir.
