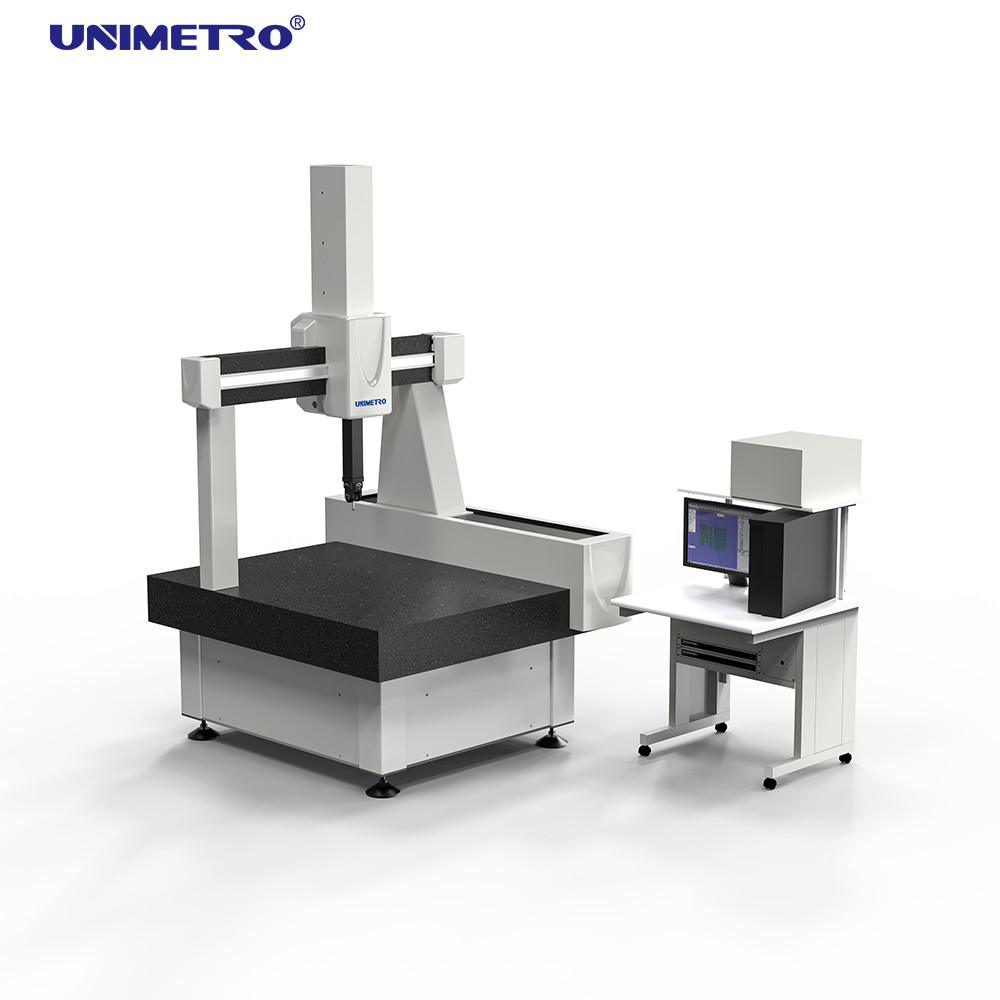

Büyük Seyahat Otomobili için Köprü Tipi 3D Koordinat Ölçme Makinesi 220V
Köprü tipi 3D Koordinat Ölçme Makinesi en basitleştirilmiş tasarımı benimser ve piyasadaki en uygun maliyetli olanıdır. Özellikle elektronik ürünler, kalıplar, ev aletleri, otomobil küçük parçaları ve havacılık küçük parçaları gibi hassas işleme ürünlerinin test gereksinimleri için uygundur.
Performans Özellikleri:
Çalışma platformu --- Yüksek kaliteli granit platform:
Granit çalışma platformu, 3D Koordinat Ölçme Makinesinin genel desteğidir ve kalitesi makinenin genel performansını etkiler. Üç şaftın tamamı granitten yapılmıştır, gerilimsiz, paslanmaz ve korozyona dayanıklıdır, bakımı kolaydır, düşük termal genleşme katsayısına sahiptir ve sıcaklıktan etkilenen küçük deformasyonlara sahiptir. Ölçüm makinesinin titreşimini etkili bir şekilde azaltabilir ve tüm makinenin performansını artırabilir.
İletim sistemi --- Sürtünme tipi "kendi kendini düzeltme" iletimi:
3D Koordinat Ölçme Makinesi sürtünme iletimi, tüm üç eksenli iletimde kullanılır ve "kendi kendini düzelten sapma" kararlı iletim sistemi benimsenir. İletim sistemi, iletimin kılavuz rayına paralel olmasını sağlamak için "sabit + mikro süspansiyon" yapısını benimser! Aynı zamanda, hassasiyetin ve hareketin kararlılığını koruyabilir. Ayrıca, çarpışma durumunda takım tezgahının kendi kendini korumasını iyileştirir ve kullanımı daha güvenlidir.
RENISHAW lineer skala --- Yüksek hassasiyetli ızgara cetveli:
Izgara cetveli, koordinat sisteminin önemli bir parçasıdır. Renishaw, dünyadaki üç koordinat parçasının devidir. Kalitesi ve satış sonrası hizmeti, piyasada en iyi itibara ve garantiye sahiptir. Tüm makinelerimiz, 0,1 μm'den 20 nm'ye kadar çözünürlüğe sahip Renishaw yüksek hassasiyetli ızgara cetveli kullanır.
Ürün Parametreleri:
| |
Ölçüm Aralığı (mm) |
Hassasiyet |
| HE |
X |
Y |
Z |
MPEe |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Teknik parametre:
Helyum serisi 3D Koordinat Ölçme Makinesi, özellikle küçük ve orta ölçekli ürünler, kalıplar, elektronik ürünler endüstrisi ve benzeri için tasarlanmıştır. Boyut, müşterilerin ihtiyaçlarına göre seçilebilir. Küçük ve orta ölçekli üç boyutlu tasarımımız, hafif, hızlı kurulum, temel gerektirmez.
Ürün Detayları:
Rational-DMIS Yazılımı
Rational - DMIS, yeni geliştirilmiş, büyük ölçekli entegre bir 3D ölçüm yazılım paketidir. Yazılımın kolay öğrenilmesi ve kullanılması için yeni başlayanların gereksinimlerini ve üst düzey kullanıcıların yazılım için işlevsel gereksinimlerini dikkate alan stüdyo yazılımının geliştirilmesi ve tasarımına ek olarak, daha da önemlisi, CMM ölçüm yazılımı standardizasyonu için bir model haline gelmiştir.
Rational DMIS programları, DMIS'in 5.0 sürümüne kadar tam ve yerel DMIS çekirdeği ile tasarlanmıştır, bu da sözde "DMIS'i destekleyen" (çekirdek DMIS değildir) programlardan tamamen farklıdır. Hepimizin bildiği gibi, DMIS bir ISO standardı haline gelmiştir (ISO 22093:2003)
3D Koordinat Ölçme Makinesi Prob Sistemi (Opsiyonel)
RENISHAW tarafından MH20I Manuel Kafa (Manuel)
İndeksleme ekseni A:0°~90° Adım mesafesi:15°
İndeksleme ekseni B:±180° Adım mesafesi:15°
Uzaysal ölçüm yönü:168 kez
Konumsal tekrarlanabilirlik: 1.5um, Her eksen 15°'lik adımlarla tekrarlama konumlandırma fonksiyonuna sahiptir.
RENISHAW tarafından PH20MT Motorlu Prob Kafaları
Konumun tekrarlanabilirliği: +0.5 μm
Konumlandırma adımları: Sınırsız
Dönen eksen : 360°
Salınım ekseni : 0°- 115°
Toplam konum sayısı : Sayısız
Çalışma sıcaklığı : 10-40℃
RENISHAW tarafından PH10T
PH10T, herhangi bir M8 dişli arayüz probuna ve uzatma çubuğuna (Maksimum izin verilen uzatma 300 mm'ye kadar) bağlanabilir.
Ürün Uygulaması:
3D Koordinat Ölçme Makinesi, esas olarak makinelerde, otomobillerde, havacılıkta, askeri alanda, mobilyalarda, takım prototiplerinde, makinelerde ve diğer küçük ve orta ölçekli parçalarda, kalıplarda ve diğer endüstrilerde dolapların, çerçevelerin, dişlilerin, kamların, sonsuz dişlilerin, kurtçukların, kanatların, eğrilerin, eğimli yüzeylerin vb. ölçümü için kullanılır.
3D Koordinat Ölçme Makinesi ayrıca elektronik, donanım, plastik ve diğer endüstrilerde de kullanılabilir. İş parçalarının boyutunu, şeklini ve şekil toleransını doğru bir şekilde tespit edebilir, böylece parça denetimi, şekil ölçümü ve proses kontrolü gibi görevleri tamamlayabilir.
Şirket Bilgileri:
Avantajımız
10 Yıllık Deneyim:
UNIMETRO, 10 yılı aşkın deneyime sahip profesyonel bir metroloji üreticisidir. Orta yüksek seviyede metrolojiye odaklanıyoruz
ürünler, müşteriler için eksiksiz yüksek hassasiyetli ölçüm çözümleri sunar.
Ürün Hattımız:
Görsel ölçüm makinesi, koordinat ölçüm makinesi ve profil gibi hassas ölçüm cihazları hariç
projektörler, Üretim hattımız ayrıca VMM tek sepet kontrolörleri, lensler, kamera sistemi, lineer skalalar, VMM ve CMM fikstürleri, aydınlatma sistemi vb. gibi optik metroloji için temel bileşenleri de içermektedir.
Müşteri Hizmetleri:
Metroloji endüstrisinde uzman bir ekibimiz ve müşterilerimize ve
bayilerimize esnek ölçüm çözümleri sunma yeteneğimiz var. Unimetro ürünlerinin çoğu bağımsız olarak geliştirilmiştir ve tasarım konseptimiz istikrarlı ve modülerdir, bu da
satış sonrası hizmeti en aza indirir. Bu, ortaklarımızın ürün detaylarını ve satışlarını en az işçilik maliyeti ile yönetmelerine yardımcı olacaktır.
ve personel eğitim maliyeti.
Unimetro, tasarım, üretim, kurulum ve satış sonrası hizmet dahil olmak üzere iş sürecindeki her adıma odaklanır.
Yerinde servis ve rehberlik:
* Telefon, E-posta, Whatsup, Skype, Youtube, Facebook vb. ile 24 Saat çevrimiçi
* Stokta, Hızlı teslimat
* Satış sonrası servis
1 yıl garanti hizmeti ve Ücretsiz test yazılımı yükseltmeleri.
Teknik mühendisler için teknik eğitim.
Eşleşen test çözümleri sağlayın.
Yerinde kurulum ekipmanı ve kullanım talimatları.
