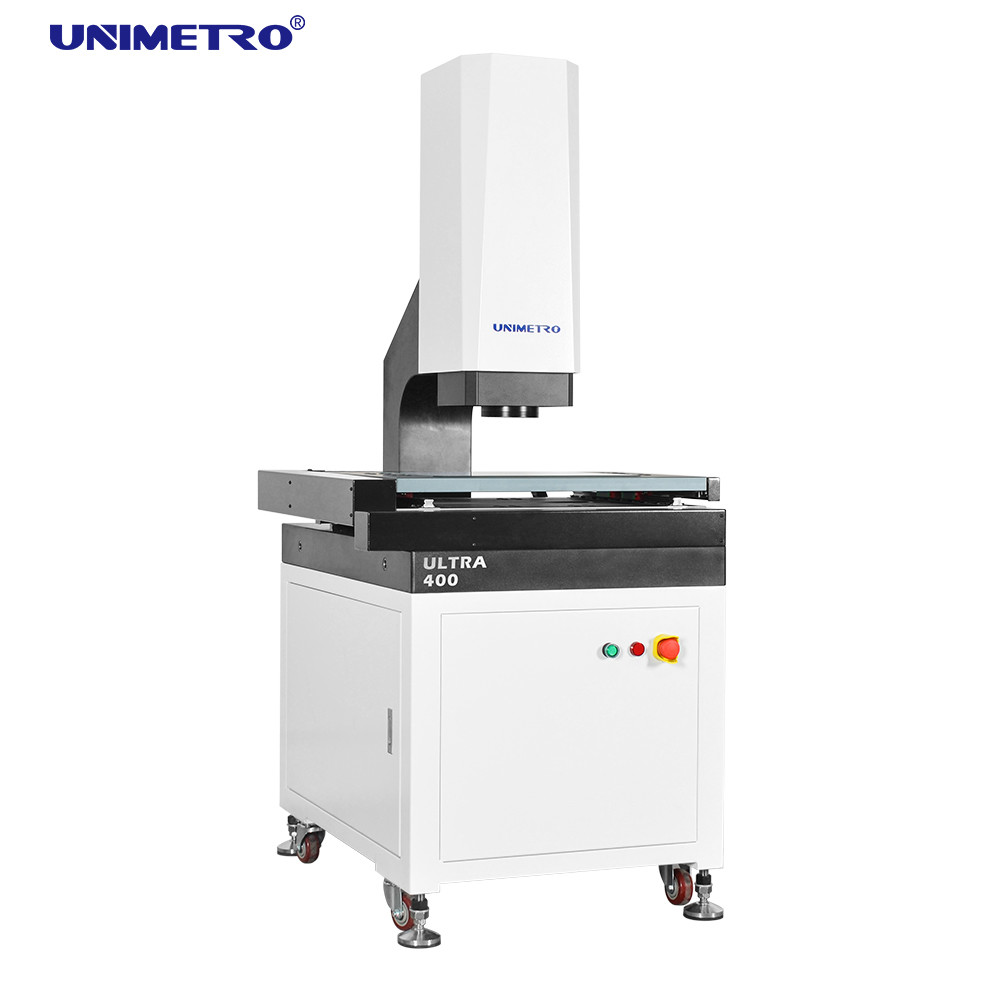

OEM 2.5D Görüntü Ölçüm Aracı 3D VMS ve Kullanıcı Dostu Kontrol Panelli

OEM 2.5d Görüntü Ölçüm Aracı 3d VMS Dost Kontrol Arabirimi ile

ULTRA serisi Image Measuring Instrument, 3 eksenli otomatik motorlu kontrolü olan GD&T ölçümü için geliştirilen yüksek hassasiyetli tamamen otomatik görüş ölçüm makinesi.Otomatik odaklama ile donatılmış., otomatik aydınlatma kontrolü ve doğrusal ve geometrik boyutların ölçümünü hızlı ve doğru bir şekilde yapmak için donanım ve yazılım yapılandırmasının otomatik hareketi.

Özellikleri

◆ Kalite detaylarının kontrolü

Ø Granit taban ve sütun, mükemmel kararlılık;

Ø Alüminyum çalışma aşaması,hareket kontrolünü hızlı tepki veren ve esnek hale getirir;

Ø Sert oksidasyon yüzey işleme anti-cıkma çalışma aşaması;

Ø Hareket sisteminin hassasiyetini ve istikrarını sağlamak için hassas doğrusal kılavuz, öğütme topu vida ve AC servo motoru vb. ile standart;

Ø Hareket kontrolü ile yerleşik entegre kontrol sistemi ve aydınlatma ve doğrusal ölçek okuması gibi tüm sinyal kontrolü, makinenin performansının son derece istikrarlı olmasını sağlar.

◆ Yüksek performanslı yapılandırma

Ø XYZ üç eksenli CNC otomatik kontrolü ve doğru konumlandırma;
Ø Sistemin konumlandırma doğruluğunu ve ölçüm doğruluğunu sağlamak için 0.1 um yüksek hassasiyetli cam doğrusal ölçek;
Ø Açık gözlem ve doğru ölçüm ihtiyaçlarını karşılamak için GIGA yüksek çözünürlüklü renk kamerası;
Ø 6.5x yüksek çözünürlüklü klik zoom lens, doğru iki katlama ve sadece bir kez piksel düzeltmesi gereklidir;
Ø Programlanabilir yüzey 5 halka 8 bölümlü LED soğuk aydınlatma ve kontur LED paralel aydınlatma ve yerleşik akıllı ışık ayarlaması ile,8 bölümdeki parlaklığı otomatik olarak kontrol edebilir ve 256 seviye parlaklık ayarlamasını akıllıca gerçekleştirebilir.

◆ Esnek genişletilebilirlik

ØÇeşitli müşterilerin farklı ölçüm gereksinimlerini karşılayabilecek birçok tür temassız sensör ve hızlı sabitleme sistemi seçeneğe sahiptir.
ØULTRA serisi için değişken renkli LED halka ışığı mevcuttur, bu da serinin farklı malzemeler veya şekillerdeki farklı parçalara daha esnek ve güçlü olmasını sağlar.Daha güçlü bir ölçüm uygulaması sunar.
ØULTRA serisinin esnek genişletilebilirliği sayesinde, dokunmatik sonda, temassız ölçüm sensörleri ve robot kolu ile uyumludur ve ölçüm verimliliğini büyük ölçüde artırır.

Fonksiyonlar Giriş

- Yazılım, çizgileri, çemberleri, örneğin elementleri otomatik olarak tanımlayabilir ve otomatik olarak ölçebilir.
- Yazılım, tolerans dışı kırmızı uyarı, tolerans dışı duraklama, ölçüm arızası duraklama, manuel ölçüm, atlama yürütme gibi akıllı işleme işlevleri sağlar.zorunlu icra, vb.
- Yazılım, manuel ölçüm ve otomatik ölçüm arasındaki akıllı geçişi gerçekleştirebilen kesim noktası ayarlama fonksiyonunu sağlar.
- Güçlü lazer ölçüm fonksiyonu, yüksek hızlı düzlük ölçümü, küçük bir çıkıntı, konkav nokta, V açısı ve yüksek hassasiyetli eğri yüzey taraması gibi sorunları kolayca gerçekleştirebilir.
- Yazılım, ışık yoğunluğundan kaynaklanan hatayı önlemek ve testçinin doğruluğunu ve verimliliğini artırmak için yardımcı karartma işlevini sağlar.

Parametreler

* L, uzunluğu ölçüyor ((mm), Z-ekseninin mekanik doğruluğu ve odak doğruluğu iş parçasının yüzeyine bağlıdır.

* Büyütme yaklaşık bir değerdir, monitörün boyutuna ve çözünürlüğüne bağlıdır.

* Görme alanı ((mm) = (diyogonal*Uzaktan*Dik)

* 0.5X veya 2X objektif isteğe bağlı olarak mevcuttur ve görüntü büyütmesini gerçekleştirin: 13X ~ 86X veya 52X ~ 344X.
