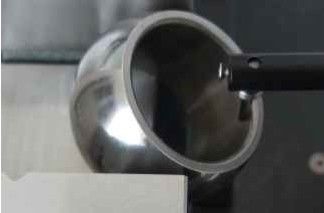

Eklemli kol rulmanları için yüzey kabalığı ve kontur testi
SPR1000 Serisi Yüzey Kabalık Kontür Testi, eklemli kol rulmanları da dahil olmak üzere endüstriyel bileşenlerin kapsamlı yüzey analizi için tasarlanmış bir hassaslık ölçüm sistemidir.Optik kalitede germaniyum kristalleri, mühür halkaları ve turbo mühürleri.
Yüzey Ölçümü Temelleri
Tüm yüzeyler, işlevsel özelliklerini tanımlayan dört temel unsur üzerinden ölçülebilir:
- Boyutları:Yarıçap, açı, mesafe ve yüzey özellikleri arasındaki doğrusal ilişkiler
- Şekil:Genellikle makine hatasından kaynaklanan hedef geometriden sapma (uçak, küre, koni)
- Kabartma:Kesme aletlerinden veya işleme işlemlerinden elde edilen yüzey dokuları
- Dalgacılık:Titreme, yetersiz sertlik veya süreç istikrarsızlığından kaynaklanan ideal olmayan makine etkileri
SPR1000 Serisi Özellikleri
Standart yapılandırma ve en uygun maliyet verimliliği.Tek bir makinde kapsamlı yüzey analizi için endüktif kabalık ölçümü ile dijital kontur algılamasını birleştiren çift sensör teknolojisi özellikleri.

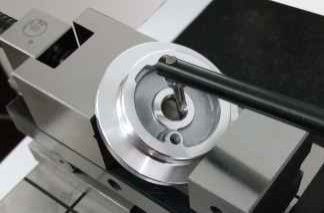

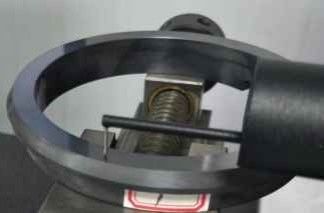

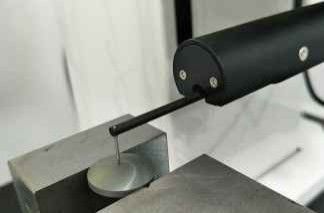

Ölçüm Uygulamaları
Teknik özellikler
| Spesifikasyon |
Değer |
| Model Numarası |
PR1103G-sdk |
| Ölçme aralığı X ekseninde |
100 mm |
| Ölçme aralığı Z ekseni |
320 mm |
| Ölçme aralığı Z1 ekseni |
C:±12.5mm/R:±420μm |
| Kontür Doğruluğu Z1 Doğruluk Doğruluğu |
± 1,5 + 0,5 + 0,2 μm |
| Yay Doğruluğu |
±(2+R/8) μm |
| Açı Doğruluğu |
±2′ |
| Düzlük |
0.8μm/100mm |
| Kabalık Doğrusal hassaslık |
±4% |
| Kalan Gürültü |
≤0,02μm |
| Çifte Değer |
1δ≤2nm |
| Kesme Dalga Boyutu |
0.025- Evet.08- Evet.25- Evet.8, 2.5, 8mm |
| Değerlendirme Uzunluğu |
λcX2,3,4,5,6,7 |
| X-eksen sürüş hızı |
0.1~10mm/s |
| Z ekseni sürüş hızı |
0.5-10mm/s |
Ölçme Yeteneği
Profil Analizi:Çizgi elemanları, nokta özellikleri, noktalar ve çizgiler arasındaki mesafeler, mesafe, paralellik, diklik, açı, oluk derinliği, oluk genişliği, yarıçap dahil konum analizi,Düzlük analizi, konveksite analizi ve profil analizi.
Kabalık parametreleri:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Dalgacılık parametreleri:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Orijinal Kontür parametreleri:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Sistem Bileşenleri
P Serisi Dijital Kontür Sensörü
- Çözünürlük: 0.02-0.2μm
- Aralık: ±7,5-±30μm
- Doğrusal hassasiyet: ± 1.5+ 0.6H kadar) μm
- Ölçme Gücü: 1,2 kg
- Büyük ölçüm aralıkları boyunca mükemmel doğrusallığı korur
Sürücü Sistemi Seçenekleri
- Demiryolu Yolculuğu: 100-150 mm
- Sayı aralığı: 0.2 ~ 2μm
- Kontür düzlüğü: 0,5μm/100mm
- Kabalık Geri kalan değeri: ≤0.02μm
- Maksimum Hız: 10mm/s
- Minimum Hız: 0.1mm/s
- Standart tahrik kısmi seviye kontur ölçüm gereksinimlerini karşılar
Sütun bileşenleri
- Aralık: 320~420mm / 520~620mm (seçebilir)
- Maksimum Hız: 10mm/s
- Minimum Hız: 0,5 mm/s
- Konumlama Doğruluğu: 0.01mm
- Hafif çerçeve tasarımı, deformasyon olmaksızın uzun süreli istikrar sağlar
Platform bileşenleri
- Malzeme: Mermer yapısı
- Özellikler: 500×800mm, 500×1000mm
- Kolay bakım için kompakt yapısı olan tek parça tasarımı
Sıkça Sorulan Sorular
Fabrika mı yoksa ticaret şirketi misiniz?
Biz fabrikalarız ve 24 saat içinde cevap veriyoruz.
Şirketiniz öncelikle ne üretiyor?
Görüş Ölçme Makineleri, Koordinat Ölçme Makineleri, CMM ve VMM armatürleri ve ilgili ekipmanlarda uzmanlaştık.
Uygun bir özellik nasıl seçilir?
Profesyonel ekibimiz ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun özellikleri önerecektir.
Özel servis kabul ediyor musunuz?
Evet, hem standart makineler hem de özel müşteri ihtiyaçlarına göre özel çözümler sunuyoruz.
Garanti süreniz nedir?
Ürünlerimize 1 yıllık garanti veriliyor. Ürünün güvenilirliğini sağlamak için kırılabilir bileşenlerin dayanıklılığını arttırdık.
