RMW Gelişmiş Çok Fonksiyonlu Yüzey Kabalığı Testörü
Kapsamlı yüzey analizi ve ölçümü için sondasız endüktif sensör teknolojisine sahip profesyonel yüzey kabalığı tester.
Yüzey Kabalığı Ölçümü Temelleri
Yüzey analizi, yüksek hassasiyetli bileşen değerlendirmesi için gerekli olan dört kritik ölçülebilir unsuru kapsar:
- Boyutları:Yarıçap, açılar ve mesafeler dahil yüzey fonksiyonel şekilleri tanımlayan doğrusal ilişkiler
- Şekil:Makine yanlışlıklarından kaynaklanan hedef yüzey geometrisinden sapmalar
- Kabartma:Kesme aletleri ve işleme süreçlerinden kaynaklanan yüzey doku değişimleri
- Dalgacılık:Titreme, sertlik sorunları veya süreç istikrarsızlığından kaynaklanan periyodik yüzey düzensizlikleri
SR1000 Serisi Özellikleri
Olağanüstü maliyet verimliliği ve performansı olan masaüstü standart konfigürasyonu:
- Kurşunsuz standart endüktif sensör teknolojisi
- Yüzlerce kabalık, dalgalık ve profil parametrelerinin kapsamlı değerlendirilmesi
- Profesyonel düzeyde ölçüm yeteneği
Ölçüm Uygulamaları

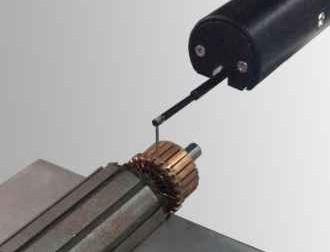

Değiştirici

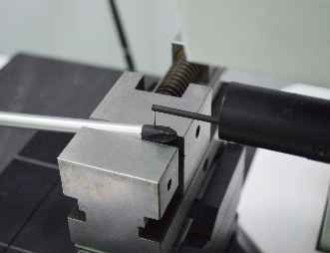

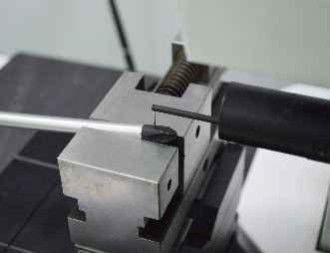

tornavida kolu

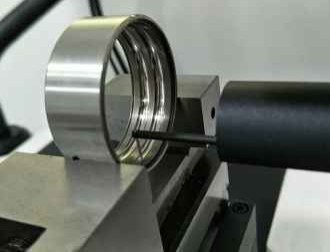

Valf bileşeni

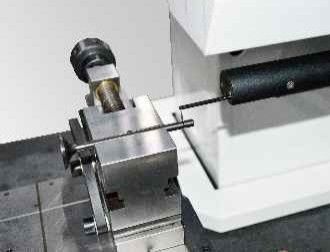

Yükleme
Teknik özellikler
| Spesifikasyon |
Değer |
| Model Numarası |
SR1133G-sak |
| X Eksen Ölçüm Aralığı |
100 mm |
| Z ekseni ölçüm aralığı |
320 mm |
| Z1 ekseni Aralık |
±420μm/65536:1 |
| Z1 Doğrusal hassasiyet |
±4% |
| Tekrarlanabilirlik |
1δ≤2nm |
| Kesme Dalga Boyutu |
0.025- Evet.08- Evet.25- Evet.8, 2.5, 8mm |
| Değerlendirme Uzunluğu |
λcX2,3,4,5,6,7 |
| Kalan Gürültü |
≤ 0,005μm |
| X-eksen sürüş hızı |
0.1~10mm/s |
| Z ekseni sürüş hızı |
0.5-10mm/s |
Ölçme Yeteneği
Aşağıdakileri içeren kapsamlı bir parametreler analizi:
Kabalık parametreleri:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Dalgacılık parametreleri:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Orijinal Kontür parametreleri:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Sistem Bileşenleri
R Serisi Endüktif Sensör
Karar: 65536:1 / 262144:1
Ölçüm aralığı: ±420μm / ±620μm
Doğrusal hassasiyet: R: ±4% / ±3%
Geri kalan gürültü: ≤0,007μm / ≤0,005μm
Kabalık Referansı: Rehber, kurşun yok
Mükemmel frekans yanıt özelliklerine ve geniş sinyal bant genişliğine sahip başsız kabalık sensörü, kabalık ölçüm uygulamaları için optimum sensör türünü temsil eder.
Sürücü Sistemi Seçenekleri
Demiryolu Yolculuğu: 100-150 mm
Sayı aralığı: 0.2 ~ 2μm
Kontür düzlüğü: 0,5μm/100mm
Kabalık Geri kalan değeri: ≤0.02μm
En yüksek hareket hızı: 10 mm/s
En az ölçüm hızı: 0.1mm/s
Ra 0,1 mikron'dan fazla ölçümler için kabalık sensörleriyle uyumlu, kısmi seviye kontur ölçüm doğruluğu sağlayan standart tahrik sistemi.
Sütun bileşenleri
Aralık: 320~420mm / 520~620mm
En yüksek hareket hızı: 10 mm/s
En az hareket hızı: 0,5 mm/s
Konumlama Doğruluğu: 0.01mm
Deformasyon olmadan uzun süreli istikrar sağlayan hafif çerçeve sütunu tasarımı.
Platform bileşenleri
Malzeme: Mermer
Özellikler: 500×800, 500×1000
Kolay bakım ve alan verimliliği için kompakt yapıya sahip tek parça tasarımı.
Sıkça Sorulan Sorular
Fabrika mı yoksa ticaret şirketi misiniz?
Biz fabrikalarız ve 24 saat içinde cevap veriyoruz.
Şirketiniz öncelikle ne üretiyor?
Görme ölçüm makineleri, koordinat ölçüm makineleri, CMM ve VMM armatürleri ve ilgili ölçüm ekipmanlarında uzmanlaştık.
Uygun bir özellik nasıl seçilir?
Profesyonel ekibimiz ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun özellikleri önerecektir.
Özel servis kabul ediyor musunuz?
Evet, hem standart makineler hem de müşterilerin özel ihtiyaçlarına göre özel çözümler sunuyoruz.
Garanti süreniz nedir?
Ürünlerimize 1 yıllık garanti veriliyor. Ürünün güvenilirliğini sağlamak için kırılabilir bileşenlerin dayanıklılığını arttırdık.
