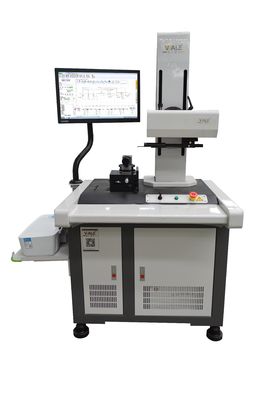

Name: Taşıyıcı Yüzeyler için Mafsallı Kol Kontur ve Pürüzlülük Ölçüm Sistemi
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SPR1000
Price: 20,500.00 USD
Availability: InStock

Detay Bilgi

Sensör:	Dijital tip kontur sensörü ve Standart kafasız pürüzlülük sensörü	Yazılım:	CMS kontur ölçüm sistemi&RMW yüzey pürüzlülüğü ölçüm ve analiz sistemi
Başvuru sahibi:	Mafsallı kol yatağı, Optik sınıf germanyum kristali, Conta halkası, Turbo conta vb.	Kontur doğruluğu:	±2'
Pürüzlülük:	Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Bay2,Rmr	Derecelendirme uzunluğu:	λcX2,3,4,5,6,7
X ekseni:	0,1~10 mm/sn	Z ekseni:	0,5-10 mm/sn
Vurgulamak:	10mm/s Kontur Ölçme Aleti , Rsk Pürüzlülük Kontur Ölçme Aleti , Rku Pürüzlülük Ölçme Aleti

Ürün Açıklaması

Bağımlı yüzeyler için eklemli kol kontürü ve kabalık ölçüm sistemi

Yüzey Kabalığı Kontür Testi

Taşıma yüzeylerinin ve diğer yüksek profilli bileşenlerin hassas yüzey değerlendirmesi için kapsamlı bir kabalık profilli ölçüm analizi sistemi.

Yüzey Ölçüm elemanları

Tüm yüzeyler, aşağıdaki kritik unsurların analizini gerektirir:

Boyutları:Radius, açı, mesafe ve özellikler arasındaki doğrusal ilişkilerle tanımlanan yüzey fonksiyonel şekilleri
Şekil:Genellikle makine hatasından kaynaklanan hedef yüzey şeklinden sapma (düzlem, küre, koni vb.)
Kabartma:Kesme aletleri veya işleme süreçlerinden kaynaklanan yüzey doku değişimleri
Dalgacılık:Titreme, yetersiz sertlik veya diğer kararsız süreç faktörlerinden kaynaklanan ideal olmayan makine etkileri

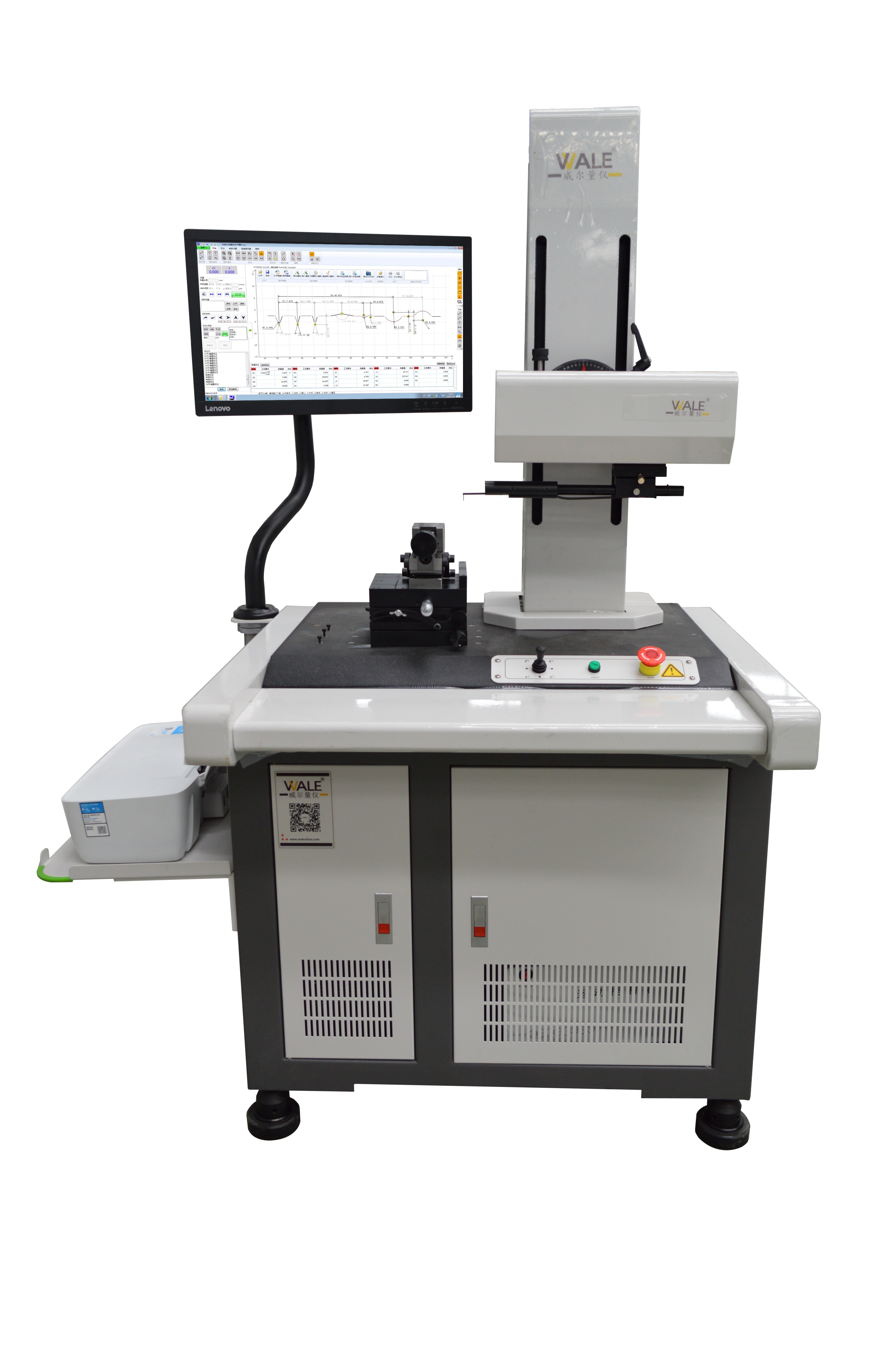

SPR1000 Serisi - Standart Tip

Dijital kontur sensörü ve endüktif standart kabalık sensörü ile çift sensör teknolojisine sahiptir.

Teknik özellikler

Spesifikasyon	PR1103G-sdk
Ölçme aralığı X ekseninde	100 mm
Ölçme aralığı Z ekseni	320 mm
Ölçme aralığı Z1 ekseni	C:±12.5mm/R:±420μm
Kontür Doğruluğu Z1 Doğruluk Doğruluğu	± 1,5 + 0,5 + 0,2 μm
Yay Doğruluğu	±(2+R/8) μm
Açı Doğruluğu	±2′
Düzlük	0.8μm/100mm
Kabalık Doğruluk Doğruluk	±4%
Kalan Gürültü	≤0,02μm
Çifte Değer	1δ≤2nm
Kesme Dalga Boyutu	0.025- Evet.08- Evet.25- Evet.8, 2.5, 8mm
Değerlendirme Uzunluğu	λcX2,3,4,5,6,7
Sürüş Hızı X Eksi	0.1~10mm/s
Sürüş Hızı Z ekseni	0.5-10mm/s

Ölçüm fonksiyonları

Profil Ölçümü

Çeşitli iş parçası yüzeylerinin çizgi elemanları, nokta özellikleri, mesafe ölçümleri, paralellik, dikeylik, açı, oluk derinliği, oluk genişliği, yarıçap, düzlük analizi, konveksite analizi,ve profil analizi.

Kabalık parametreleri

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Dalgacılık parametreleri

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Orijinal Kontür parametreleri

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Ölçüm Uygulamaları

Sistem yeteneklerini gösteren gerçek dünya ölçüm örnekleri:

Eklemli kol yataklarının yüzey analizi

Optik dereceli germaniyum kristalı yüzey değerlendirmesi

Mühür halkalarının yüzey konturları ve kabalık analizi

Turbo mühürleme bileşeninin yüzey ölçümü

Sistem Bileşenleri

P Serisi Dijital Kontür Sensörü

Çözünürlük: 0.02-0.2μm
Aralık: ±7,5-±30μm
Doğrusal hassasiyet: ± 1.5+ 0.6H kadar) μm
Ölçme gücü: 1,2 kg
Özellik: Büyük ölçüm aralıkları boyunca mükemmel doğrusallığı korur

Sürücü Sistemleri

Demiryolu: 100-150 mm
Sayı aralığı: 0.2 ~ 2μm
Kontür düzlüğü: 0,5μm/100mm
Kabalık kalıntı değeri: ≤0.02μm
En yüksek hareket hızı: 10 mm/s
En az ölçüm hızı: 0.1mm/s
Seçenekler: DS standart sürücü veya DC seramik sürücü
Uygulama: Ra için kısmi seviye kontur ölçüm doğruluğu gereksinimlerini ve 0,1 mikron'dan büyük kabalık ölçüm gereksinimlerini karşılar

Kabalık Deneme Özetleri

Bu kabalık testi, malzemelerin yüzey dokusunun ve yüzey kabalığının hızlı ve doğru bir şekilde belirlenmesini sağlar.hem kabalık derinliği (Rz) hem de orta kabalık değeri (Ra) mikrometre veya mikrometre (μm) olarak gösteren.

Etiket:

Menşe yeri:	Dongguan, Çin
Marka adı:	UNIMETRO
Model numarası:	SPR1000

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ahşap kasa
