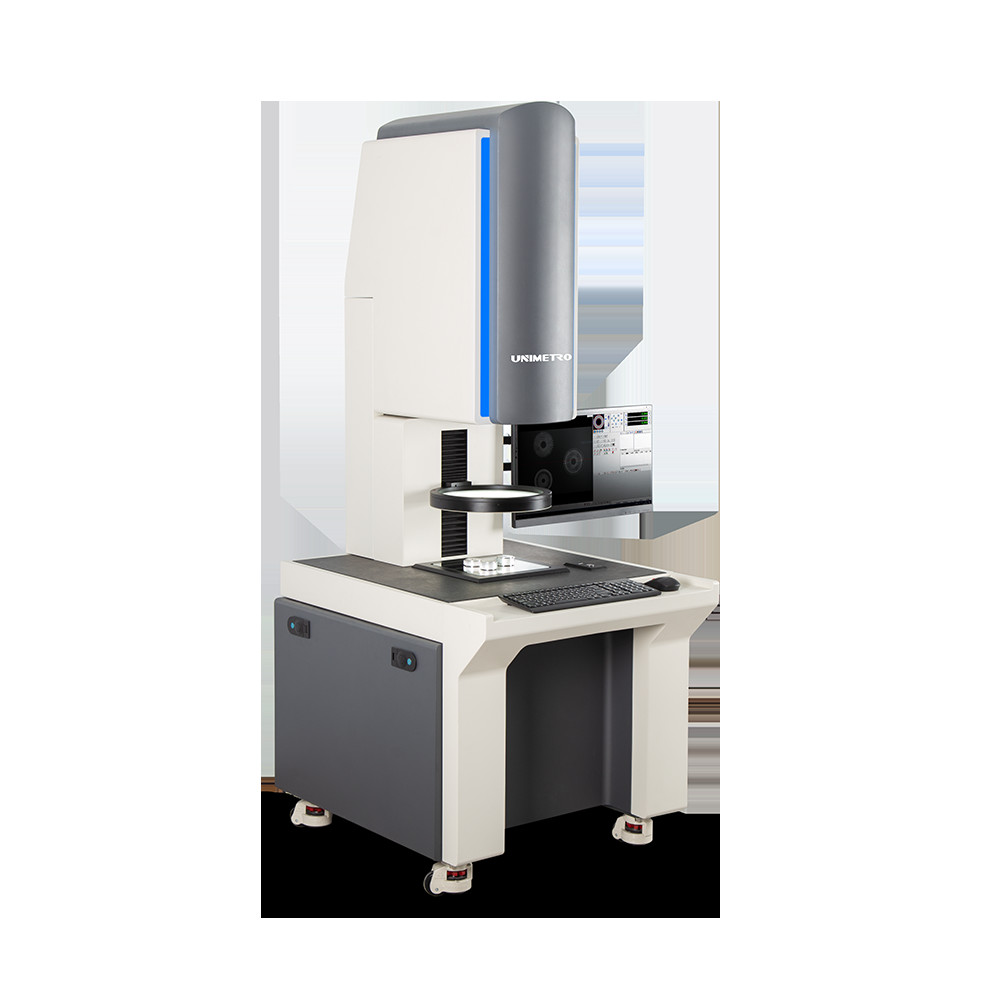

Artiküle Edilebilir Kol Yatak Yüzey Pürüzlülük ve Kontur Ölçüm Sistemi
Yüzey Pürüzlülük ve Kontur Ölçüm Sistemi
Bu gelişmiş ölçüm sistemi, tek bir makinede hem kontur hem de pürüzlülük analiz yeteneklerini birleştirerek endüstriyel uygulamalar için kapsamlı yüzey karakterizasyonu sağlar.
Yüzey Ölçüm Temelleri
Tüm yüzeyler, işlevselliği ve performansı etkileyen dört temel öğe ile karakterize edilebilir:
- Boyutlar: Yarıçap, açı, mesafe ve yüzey özellikleri arasındaki doğrusal ilişkiler
- Şekil: Makine hatasından kaynaklanan hedef geometriden (düzlem, küre, koni) sapma
- Pürüzlülük: Kesici takımlar veya işleme süreçlerinden kaynaklanan yüzey dokusu
- Dalgalanma: Titreşim, yetersiz rijitlik veya işlem kararsızlığından kaynaklanan periyodik varyasyonlar
SPR1000 Serisi Özellikleri
Optimal maliyet-performans oranına sahip standart konfigürasyon. Tek bir makinede çift ölçüm yeteneği için dijital kontur sensörü ve endüktif pürüzlülük sensörü ile donatılmıştır.
Ölçüm Uygulamaları
Artiküle Edilebilir Kol Yatak
Optik Kalite Germanyum Kristal
Conta Halkası
Turbo Conta
Teknik Özellikler
| Özellik | Değer |
|---|
| Model Numarası | PR1103G-sdk |
| X ekseni Ölçüm Aralığı | 100mm |
| Z ekseni Ölçüm Aralığı | 320mm |
| Z1 ekseni Ölçüm Aralığı | C:±12.5mm / R:±420μm |
| Kontur Doğruluğu (Z1 Doğrusal) | ±(1.5+|0.2H|)μm |
| Yay Doğruluğu | ±(2+R/8)μm |
| Açı Doğruluğu | ±2′ |
| Düzlük | 0.8μm/100mm |
| Pürüzlülük Doğrusal Hassasiyeti | ±4% |
| Artık Gürültü | ≤0.02μm |
| Tekrarlanabilirlik Değeri | 1δ≤2nm |
| Kesme Dalga Boyu | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Değerlendirme Uzunluğu | λcX2,3,4,5,6,7 |
| X ekseni Sürüş Hızı | 0.1~10mm/s |
| Z ekseni Sürüş Hızı | 0.5-10mm/s |
Ölçüm Yetenekleri
Profil Analizi: Çizgi öğeleri, nokta özellikleri, mesafeler, paralellik, diklik, açılar, oluk derinliği/genişliği, yarıçap, düzlük analizi, dışbükeylik analizi, profil analizi
Pürüzlülük Parametreleri: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Dalgalanma Parametreleri: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Orijinal Kontur Parametreleri: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Sistem Bileşenleri
Ray Bileşeni: 100-150mm hareket, 0.2~2µm aralık, 0.5µm/100mm düzlük, ≤0.02µm pürüzlülük artık, 0.1-10mm/s hız aralığı
Sütun Seçenekleri: CNS Standart Sütun (320-420mm) veya CNSL Uzun Sütun (520-620mm), hafif çerçeve tasarımı, 0.01mm konumlandırma doğruluğu
Platform: MPM entegre mermer platform, 500×800mm veya 500×1000mm spesifikasyonları, tek parça kompakt tasarım
Ölçüm Teknolojisi
Temaslı pürüzlülük ölçümü, probu yüzey boyunca izlerken, temassız lazer sistemleri yansıyan ışığı ölçer. Sistemimiz, mikrometre cinsinden pürüzlülük derinliğini (Rz) ve ortalama pürüzlülük değerini (Ra) gösteren hassas yüzey dokusu analizi sağlar.
Sıkça Sorulan Sorular
Fabrika mısınız yoksa ticaret şirketi misiniz?
Biz bir fabrikayız ve 24 saat içinde yanıt veririz.
Şirketiniz ne konusunda uzmanlaşmıştır?
Görüntü Ölçüm Makineleri, Koordinat Ölçüm Makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanları üretiyoruz.
Uygun spesifikasyon nasıl seçilir?
Profesyonel ekibimiz, ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun spesifikasyonları önerecektir.
Özelleştirilmiş hizmet kabul ediyor musunuz?
Evet, hem standart makineler hem de belirli müşteri ihtiyaçlarına göre uyarlanmış özel çözümler sunuyoruz.
Garanti süreniz nedir?
Ürünlerimiz 1 yıl garantiye sahiptir ve kırılabilir bileşenlerde geliştirilmiş dayanıklılığa sahiptir.
