sensör: | Derin gürültülü dijital kontur sensörü ve geniş aralıklı kafasız pürüzlülük sensörü | Yazılım: | CAS Kontur ölçüm ve analiz sistemi&RMW Yüzey Pürüzlülük ölçüm ve analiz sistemi |
---|---|---|---|
Başvuru sahibi: | Motor kasası, Sürgülü valf gövdesi, piston, Otomobil debriyaj parçaları vb. | ||
Vurgulamak: | contour measuring instrument,contour measuring equipment |
Yüzey Pürüzlülük ve Kontur Test Cihazı Üst Düzey Analiz Çok Fonksiyonlu Pürüzlülük ölçüm profilometre makinesi
Ürün Açıklaması
Pürüzlülük profili ölçüm analizi temeli
Tüm yüzeylerin ölçülebilir unsurları boyut, şekil, pürüzlülük ve dalgalılığı içerir.Birçok yüksek profilli bileşenin yukarıdaki öğelerin tümünü analiz etmesi gerekir.
◆ Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişki tarafından tanımlanan yüzey işlevsel şekilleri.
◆ Şekil: Yüzeyin hedef şeklinden (düzlem, küre, koni vb.) sapma, genellikle makine hatasından kaynaklanır
◆ Pürüzlülük: kesici takımlar veya işleme süreçleri gibi faktörlerden kaynaklanır
◆ Dalgalanma: Titreşim, yetersiz rijitlik veya süreçteki diğer kararsız faktörlerin neden olduğu ideal olmayan makine etkisi
SPR2000 Serisi
Özellikler: en iyi fiyat/performans oranıyla en iyi performans ve maliyet dengesi
★ Yüksek hassasiyetli dijital kontur sensörü
★ Baş geniş aralıklı pürüzlülük sensörü yok
★ Büyük ölçekli profilometri, mikro profil ölçümü
★ Geniş aralıklı pürüzlülük ölçümü
★ Kompozit modellerin yüksek hassasiyetli büyük ölçekli pürüzlülüğü, yüksek hassasiyetli büyük ölçekli kontur ölçümü
Ölçüm Kutusu

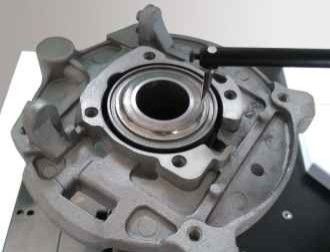

Motor kasası Sürgülü valf gövdesi

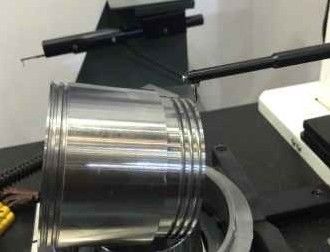

pistonlu Otomobil debriyaj parçaları
Önerilen Boyut
Spesifikasyon numarası | SPR2012G-tdp |
|
Ölçüm aralığı | X ekseni | 150 mm |
Z ekseni | 420mm |
|
Z1 ekseni | C:±12.5mm/R:±620μm |
|
Kontur doğruluğu | Z1 Doğrusal hassasiyet1 | ±(0.8+|0.12H|)μm |
yay | ±(1.5+R/12)μm |
|
açı | ±1′ |
|
düzlük | 0,5μm/100 mm |
|
pürüzlülük doğruluğu | Doğrusal hassasiyet | ±%3 |
Artık gürültü | ≤0.05μm |
|
tekrarlanabilirlik | 1δ≤1nm |
|
kesme dalga boyu | 0,025,0,08,0,25,0,8,2,5,8 mm |
|
Derecelendirme uzunluğu | λcX2,3,4,5,6,7 |
|
Sürüş hızı | X ekseni | 0,5~20 mm/sn |
Z ekseni | 0,2-20 mm/sn |
|
Ölçüm fonksiyonu | Profil | Çeşitli iş parçası yüzeylerinin çizgi elemanları, nokta özellikleri, noktalar ve noktalar arasındaki mesafe, çizgiler ve çizgiler arasındaki mesafe, mesafe, paralellik, diklik, açı, oluk derinliği, oluk genişliği, yarıçap dahil olmak üzere her bir elemanın konumu, Doğruluk analizi yapılabilir , dışbükeylik analizi, profil analizi. |
pürüzlülük | Pürüzlülük fonksiyonu: Ra,Rp,Rv,Rz(jis),R3z,RzDIN,Rzj,Rmaz,Rc,Rt,Rq, Rsk,Rku,Rsm,Rsm,Rs,RΔq,Rk,Rpk,Rvk,Mr1,Mr2, Rmr Dalgalanma parametresi:Wa,Wt,Wp,Wv,Wz,Wq,Wsm,Wsk,Wku,Wmr Orijinal kontur parametresi:Pa,Pt,Pp,Pv,Pz,Pq,Psm,Psk,Pku,Pmr |
Sistem Bileşenleri
Sensör: Php Serisi Düşük Gürültülü Dijital Profil Sensörü
● Çözünürlük: 0.02-0.1um
● Aralık: ±7.5-±30um
● Doğrusal hassasiyet: ±(0.7+|0.05H|)um
● Ölçüm kuvveti:0.7g
● Özellik açıklaması:Kılavuz tipi pürüzlülük sensörü, iyi frekans yanıtı ve geniş sinyal bant genişliği ile en iyi pürüzlülük sensörü türüdür.
Sürücü: Dsh Düşük Gürültülü Sürücü/Dch Düşük Gürültülü Seramik Sürücü(İhtiyaçlarınıza göre seçebilirsiniz)
● Demiryolu seyahati:100-150mm/180~220mm
● Sayı aralığı: 0,05~2µm/0,05~5µm
● Kontur düzlüğü:0.3µm/100mm
● Pürüzlülük artık değeri:≤0,005µm
● Maksimum hareket hızı:20 mm/sn
● Minimum ölçüm hızı:0,1 mm/sn
● Özellik açıklaması:Düşük gürültülü aktüatör, standart parçaların profil ölçüm doğruluğu gereksinimini karşılayabilir ve Ra'nın 0.025 mikrondan büyük ölçüm gereksinimi, pürüzlülük sensörü ile karşılanabilir.
Sütun üyesi: Cnf Yüksek Hızlı Sütun / Cnfl Yüksek Hızlı Uzun Sütun
(İhtiyaçlarınıza göre seçebilirsiniz)
● Menzil:320~420mm / 520~620mm
● Maksimum hareket hızı:20 mm/sn
● Minimum hareket hızı:0,2 mm/sn
● Konumlandırma doğruluğu:0,005 mm
● Özellik açıklaması: Yüksek hızlı sütun, çerçeve sütunu, deforme olmayan, hassas ve hızlı iletim yapısının uzun süreli kullanımı, hızlı hareket hızı, geniş hız aralığı, yüksek konumlandırma doğruluğu
Platform bileşenleri: Mpe İntegral Ergonomik Makine Masası
● Malzeme:mermer
● Özellikler:500*800,500*1000
● Özellik açıklaması: Entegre tasarım, kompakt yapı, uygun bakım, kullanım alanından tasarruf, ergonomi, operatörün yorulma gücünü azaltır.
