Yüksek Hassasiyetli Yüzey Pürüzlülüğü ve Kontur Ölçüm Sistemi
Yüzey Ölçümü Analiz Temelleri
Tüm yüzey ölçümleri, bileşen kalitesini ve performansını tanımlayan dört kritik unsuru kapsar:
- Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişkilerle tanımlanan yüzey fonksiyonel şekilleri
- Şekil: Hedef yüzey geometrisinden (düzlem, küre, koni vb.) sapma, genellikle makine hatasından kaynaklanır
- Pürüzlülük: Kesici takımlar veya işleme süreçlerinden kaynaklanan yüzey dokusu varyasyonları
- Dalgalanma: Titreşim, yetersiz rijitlik veya işlem kararsızlığından kaynaklanan ideal olmayan makine etkileri
SER2000 Serisi Özellikleri
Üstün fiyat-performans oranı ile performans ve maliyetin optimum dengesini elde etmek:
- Yüksek hassasiyetli dijital kontur sensörü
- Kafasız geniş aralıklı pürüzlülük sensörü
- Büyük ölçekli profilometri ve mikro-profil ölçüm yetenekleri
- Geniş aralıklı pürüzlülük ölçümü
- Kompozit modellerde yüksek hassasiyetli büyük ölçekli pürüzlülük ve kontur ölçümü
Ölçüm Uygulamaları

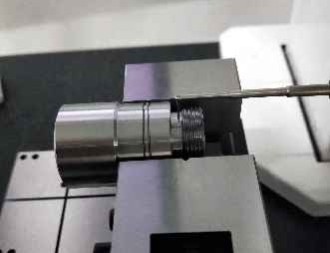

Şanzıman Aksesuarları

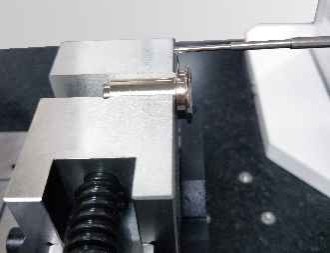

Şanzıman Bileşenleri

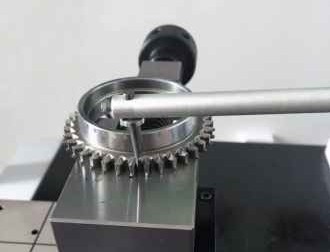

Hassas Dişli

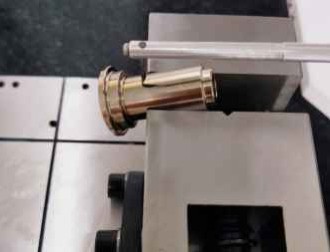

Valf Gövdesi
Teknik Özellikler - SER2042G-tbo
| Parametre |
Özellik |
| Ölçüm Aralığı X ekseni |
120mm |
| Ölçüm Aralığı Z ekseni |
420mm |
Ölçüm Aralığı Z1 ekseni |
C:±7.5mm / R:±600μm |
| Kontur Doğruluğu Z1 Doğrusal Hassasiyet |
0.07% f.s. |
| Pt Doğruluğu |
±0.3µm |
| Açı Doğruluğu |
±1′ |
| Düzlük |
0.3μm/100mm |
| Pürüzlülük Doğruluğu Doğrusal Hassasiyet |
±4% |
| Kalıntı Gürültü |
≤0.02µm |
| Tekrarlanabilirlik |
1δ≤3nm |
| Kesme Dalgaboyu |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Değerlendirme Uzunluğu |
λcX2,3,4,5,6,7 |
| Sürüş Hızı X ekseni |
0.5~20mm/s |
| Sürüş Hızı Z ekseni |
0.2-20mm/s |
Ölçüm Yetenekleri
Profil Ölçümü: Çizgi elemanlarının, nokta özelliklerinin, noktalar ve çizgiler arasındaki mesafelerin, mesafe, paralellik, diklik, açı, oluk derinliği, oluk genişliği, yarıçap dahil konumsal ilişkilerin kapsamlı analizi. Düzlük analizi, dışbükeylik analizi ve profil analizi yapabilir.
Pürüzlülük Ölçümü: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr dahil olmak üzere tam pürüzlülük parametresi analizi. Dalgalanma parametreleri: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Orijinal kontur parametreleri: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Sistem Bileşenleri
ER Serisi İndüktif Pürüzlülük Profil Sensörü
- Çözünürlük: 65536:1 / 262144:1
- Aralık: R:±400µm/±600µm, C:±5mm/±7.5mm
- Doğrusal Hassasiyet: R:±7%/±4%, C:0.15%/0.07%
- Kalıntı Gürültü: ≤0.025µm/≤0.02µm
- Pürüzlülük Referansı: Kılavuz yolu, kılavuzsuz
- Basit iğne değişimi ile hem pürüzlülük hem de profil ölçümü için yüksek hassasiyetli entegre indüktans sensörü
Sürüş Sistemleri
Dsh Düşük Gürültülü Sürücü / Dch Düşük Gürültülü Seramik Sürücü (Uygulama gereksinimlerine göre seçin)
- Ray Seyahati: 100-150mm / 180~220mm
- Numara Aralığı: 0.05~2µm / 0.05~5µm
- Kontur Düzlüğü: 0.3µm/100mm
- Pürüzlülük Kalıntı Değeri: ≤0.005µm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Ölçüm Hızı: 0.1mm/s
- Düşük gürültülü aktüatör, Ra 0.025 mikronun üzerinde standart parça profil ölçüm doğruluğu ve pürüzlülük ölçüm gereksinimlerini karşılar
Sütun Bileşenleri
Cnf Yüksek Hızlı Sütun / Cnfl Yüksek Hızlı Uzun Sütun (Ölçüm gereksinimlerine göre seçin)
- Aralık: 320~420mm / 520~620mm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Hareket Hızı: 0.2mm/s
- Konumlandırma Doğruluğu: 0.005mm
- Çerçeve yapılı yüksek hızlı sütun, deformasyon olmadan hassasiyeti korur, hızlı iletim yapısı ve geniş hız aralığına sahiptir
Platform Bileşenleri
MPE Entegre Ergonomik Makine Tablası
- Malzeme: Mermer
- Özellik: 500*800, 500*1000
- Kompakt yapıya sahip entegre tasarım, kolay bakım ve alan verimliliği sağlar
- Ergonomik tasarım operatör yorgunluğunu azaltır
Sıkça Sorulan Sorular
S1: Fabrika mısınız yoksa ticaret şirketi misiniz?
C1: Biz bir fabrikayız ve 24 saat içinde yanıt veririz.
S2: Şirketiniz öncelikli olarak ne üretiyor?
C2: Görüş ölçüm makineleri, koordinat ölçüm makineleri, CMM ve VMM fikstürleri ve ilgili ekipmanlarda uzmanız.
S3: Uygun spesifikasyonu nasıl seçer?
C3: Profesyonel ekibimiz, ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun ölçüm cihazlarını önerecektir.
S4: Özelleştirilmiş hizmeti kabul ediyor musunuz?
C4: Evet, hem standart makineler hem de belirli müşteri ihtiyaçlarına göre uyarlanmış özel çözümler sunuyoruz.
S5: Garanti süreniz nedir?
C5: Ürünlerimiz 1 yıl garantilidir. Ürün güvenilirliğini sağlamak için kırılabilir bileşenler üzerinde dayanıklılığı artırdık.
