Name: Entegre Profilometreli Çok Sensörlü Evrensel Kontur ve Pürüzlülük Ölçüm Sistemi
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SER1000
Price: 20,500.00 USD
Availability: InStock

Detay Bilgi

Sensör:

Endüktif pürüzlülük profili Sensör

Yazılım:

CMS Profil ölçüm sistemi&RMW yüzey pürüzlülüğü ölçüm ve analiz sistemi

Başvuru sahibi:

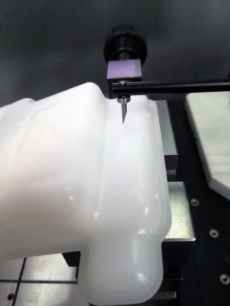

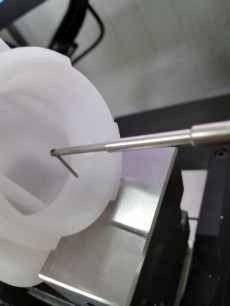

Fren yağı kutusu, Fren yağı kutusuA, Yay, Araba sabitleme cıvatası vb.

Vurgulamak:

contour measuring instrument

roughness measuring instrument

Ürün Açıklaması

Çok sensörlü evrensel kontur ve kabalık ölçüm sistemi

Yüzey Kabalığı Denetleyicisi Kontür Ölçüm Sistemi

Kombine sensör kabalık ölçüm profilometre makinesi ile evrensel yüzey kabalığı ve kontur ölçüm sistemi

Yüzey Ölçümü Analizi Temelleri

Tüm yüzeyleri dört temel unsur üzerinden ölçülebilir: boyutlar, şekil, kabalık ve dalgalık. Yüksek hassaslıklı bileşenler tüm bu parametrelerin kapsamlı bir analizini gerektirir.

Boyutları:Radius, açı, mesafe ve özellikler arasındaki doğrusal ilişkilerle tanımlanan yüzey fonksiyonel şekilleri
Şekil:Genellikle makine hatasından kaynaklanan hedef yüzey şeklinden sapma (düzlem, küre, koni vb.)
Kabartma:Kesme aletleri veya işleme süreçlerinden kaynaklanan yüzey doku değişimleri
Dalgacılık:Titreme, yetersiz sertlik veya diğer süreç istikrarsızlıklarından kaynaklanan ideal olmayan makine etkileri

SER1000 Serisi Özellikleri

Ucuz Kullanım Maliyetiyle Standart Tipi

Endüktif Profil Sensörü

Kurşunsuz Kabalık Ölçümü

Küçük menzilli yüksek hassasiyetli profil ölçümü

Kabalık ve Profil Ölçümü Kompozit

Ölçüm Uygulamaları

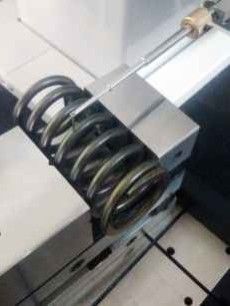

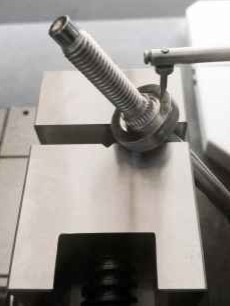

Uygulamalar şunları içerir:Fren yağı kutuları, yaylar, araba bağlama çubukları

Teknik özellikler

Spesifikasyon	SER1143G-sak
Ölçme aralığı
X eksen	100 mm
Z ekseni	320 mm
Z1 ekseni	C:±5mm R:±400μm
Kontür Doğruluğu
Z1 Doğrusal hassasiyet	0%15 F.S.
Pt	±0,3μm
Açı	±2′
Düzlük	0.5μm/100mm
Kabalık Doğruluğu
Doğrusal hassasiyet	±7%
Kalan Gürültü	≤ 0,025μm
Çifte Değer	1δ≤3nm
Kesme Dalga Boyutu	0.025- Evet.08- Evet.25- Evet.8, 2.5, 8mm
Değerlendirme Uzunluğu	λcX2,3,4,5,6,7
Sürüş Hızı
X eksen	0.1~10mm/s
Z ekseni	0.5-10mm/s
Ölçüm fonksiyonları
Profil	Çizgi elemanları, nokta özellikleri, mesafeler, paralellik, dikeylik, açı, oluk derinliği, delik genişliği, yarıçap, düzlük analizi, konveksite analizi, profil analizi
Kabartma	Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Dalgacılık	Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Orijinal Kontür	Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Sistem Bileşenleri

P Serisi Dijital Kontür Sensörü

Karar: 65536:1 / 262144:1
Aralık: R:±400μm/±600μm, C:±5mm/±7.5mm
Doğrusal hassasiyet: R:±7%/±4%, C:0.15%/0.07%
Geri kalan gürültü: ≤ 0,025μm/≤ 0,02μm
Kabalık Referansı: Rehber, rehber yok
Yüksek hassasiyetli entegre induktansa sensörü hem kabalık hem de profil ölçümü için basit iğne değişimi ile

Sürücü Seçenekleri

Demiryolu Yolculuğu: 100-150 mm
Sayı aralığı: 0.2 ~ 2μm
Kontür düzlüğü: 0,5μm/100mm
Kabalık Geri kalan değeri: ≤0.02μm
En yüksek hareket hızı: 10 mm/s
En az ölçüm hızı: 0.1mm/s
Standart sürücü kısmi seviye kontur ölçüm doğruluğu gereksinimlerini karşılar

Sütun bileşenleri

Aralık: 320~420mm / 520~620mm
En yüksek hareket hızı: 10 mm/s
En az hareket hızı: 0,5 mm/s
Konumlama Doğruluğu: 0.01mm
Uzun süreli istikrar için hafif çerçeve tipinde sütun tasarımı

Platform bileşenleri

Malzeme: Mermer
Spesifikasyon: 500*800, 500*1000
Kolay bakım için kompakt yapısı olan tek parça tasarımı

UNIMETRO hakkında

Profesyonel Metroloji Çözümleri ile İşletmenizi Oluşturun

UNIMETRO, 10 yıldan fazla deneyime sahip profesyonel bir metroloji ekipman üreticisidir.Uygun fiyatlarla yüksek performanslı ürünler sunuyoruz ve küresel pazarlardan profesyonel ortakları karşılıyoruz..

Hizmetlerimiz

UNIMETRO, ücretsiz çevrimiçi destek, yazılım yükseltmeleri ve hızlı yanıt süreleri de dahil olmak üzere en iyi metroloji ürünlerini ve çözümlerini sunmaya kararlıdır.

Küresel Pazar

Dünya çapında satıcıları ve dağıtımcıları ağırlıyoruz ve tam ticari ve teknik destek sağlıyoruz.

OEM ve Özel Çözümler

UNIMETRO, dağıtımcılar için OEM hizmetleri sunar ve profesyonel teknik ekibimiz aracılığıyla özel ölçüm çözümleri geliştirir. Uzman gereksinimlerimiz için mühendislerimize danışın.

Şirket Bilgisi

Müşterilerimiz ve temsilcilerimiz

Sıkça Sorulan Sorular

S1: Fabrika mı yoksa ticaret şirketi misiniz?

A1: Fabrikayız ve 24 saat içinde yanıtlar veriyoruz.

S2: Şirketiniz esas olarak ne üretiyor?

A2: Görüş Ölçme Makineleri, Koordinat Ölçme Makineleri, CMM ve VMM armatürleri ve ilgili metroloji ekipmanlarında uzmanlaştık.

S3: Uygun bir özellik nasıl seçilir?

A3: Profesyonel ekibimiz ürün çeşitliliğinize ve ölçüm gereksinimlerinize göre uygun özellikleri önerecektir.

S4: Özel hizmeti kabul ediyor musunuz?

A4: Evet, hem standart makineler hem de müşteri ihtiyaçlarına göre özel çözümler sağlıyoruz.

S5: Garanti süreniz nedir?

A5: Ürünlerimiz 1 yıllık garanti ile birlikte gelir. Ürünün güvenilirliğini sağlamak için kırılgan parçalarda dayanıklılığı arttırdık.

Etiket:

Menşe yeri:	Çin
Marka adı:	UNIMETRO
Model numarası:	SER1000

Min sipariş miktarı:	1
Fiyat:	Discussible
Ambalaj bilgileri:	Ağaç çalışması
Ödeme koşulları:	T/T
Yetenek temini:	Ayda 15set
