Dişliler, Kasnaklar ve Vidalar için Yüksek Doğruluklu Dijital Kontur Ölçüm Sistemi
Yüzey Pürüzlülüğü Test Cihazı Kontur Ölçüm Sistemi
Tüm yüzeylerin ölçülebilir unsurları boyut, şekil, pürüzlülük ve dalgalanmayı içerir. Birçok üst düzey bileşen bu unsurların tümünün analizini gerektirir:
- Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişki ile tanımlanan yüzey fonksiyonel şekilleri
- Şekil: Yüzeyin hedef şeklinden sapma (düzlem, küre, koni vb.), genellikle makine hatasından kaynaklanır
- Pürüzlülük: Kesici takımlar veya işleme süreçleri gibi faktörlerden kaynaklanır
- Dalgalanma: Titreşim, yetersiz rijitlik veya süreçteki diğer kararsız faktörlerden kaynaklanan ideal olmayan makine etkisi
SP2000 Serisi Özellikleri
Üstün fiyat/performans oranı ile performans ve maliyetin en iyi dengesi
- Yüksek hassasiyetli dijital kontur sensörü
- Büyük ölçekli yüksek hassasiyetli kontur ölçümü ve mikro profil ölçümü
- UNIMETRO, geleneksel dijital enkoder sensörlere göre beş kata kadar daha iyi doğrusal doğruluk sağlayan yeni bir dijital sensörü yenilikçi bir şekilde kullanıyor
- Büyük ölçekli ölçüm gereksinimlerini karşılarken küçük konturları ölçme yeteneği 10 kat
- Tipik uygulamalar arasında R değeri, konfigürasyon sapması ve Pt değeri ölçümü için derin oluklu bilyalı rulmanlar, konik makaralı rulmanlar ve bilyalı vidalı oluklar bulunur

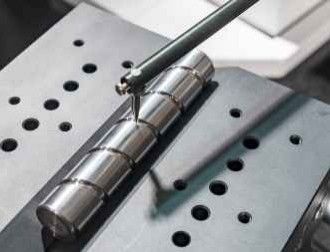

Ölçüm Uygulamaları

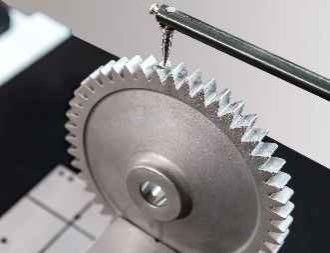

Dişli

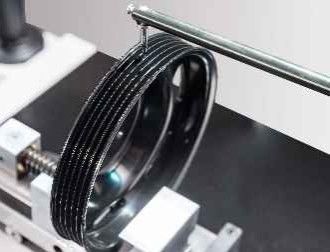

Kasnak
Vida

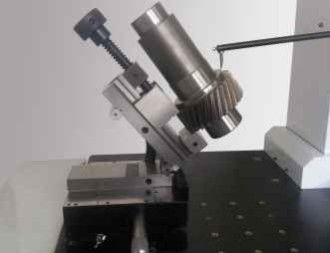

Helisel Dişli
Teknik Özellikler
| Özellik |
SP2012G-tdo |
| Ölçüm Aralığı |
|
| X ekseni |
120mm |
| Z ekseni |
420mm |
| Z1 ekseni |
±12.5mm |
| Doğruluk |
|
| Z1 Doğrusal hassasiyet |
±(0.8+|0.15H|)µm |
| Yay |
±(1.5+R/12)µm |
| Açı |
±1′ |
| Düzlük |
0.5µm/100mm |
| Sürüş Hızı |
|
| X ekseni |
0.05~20mm/s |
| Z ekseni |
0.2~20mm/s |
Ölçüm Fonksiyonları
Çeşitli iş parçası yüzeylerinin çizgi elemanlarını, nokta özelliklerini, noktalar ve çizgiler arasındaki mesafe ölçümlerini, mesafe, paralellik, diklik, açı, oluk derinliği, oluk genişliği, yarıçap dahil olmak üzere elemanların konum analizini içeren profil analizi. Düzlük analizi, dışbükeylik analizi ve kapsamlı profil analizi yapabilir.
Sistem Bileşenleri
Sensör: PHP Serisi Düşük Gürültülü Dijital Profil Sensörü
- Çözünürlük: 0.02-0.1µm
- Aralık: ±7.5-±30µm
- Doğrusal Hassasiyet: ±(0.7+|0.05H|)µm
- Ölçüm gücü: 0.7kg
- Mükemmel doğrusallık ile geniş aralıkta mikro profil ölçümü için çok düşük toplu gürültü
Sürücü: DSH Düşük Gürültülü Sürücü / DCH Düşük Gürültülü Seramik Sürücü
- Ray hareketi: 100-150mm/180~220mm
- Sayı aralığı: 0.05~2µm/0.05~5µm
- Kontur düzlüğü: 0.3µm/100mm
- Pürüzlülük artık değeri: ≤0.005µm
- Maksimum hareket hızı: 20mm/s
- Minimum ölçüm hızı: 0.1mm/s
- Düşük gürültülü aktüatör, standart parçalar için profil ölçüm doğruluğu gereksinimlerini karşılar
Sütun Üyesi: CNF Yüksek Hızlı Sütun / CNFL Yüksek Hızlı Uzun Sütun
- Aralık: 320~420mm / 520~620mm
- Maksimum hareket hızı: 20mm/s
- Minimum hareket hızı: 0.2mm/s
- Konumlandırma doğruluğu: 0.005mm
- Çerçeve tasarımlı yüksek hızlı sütun, uzun süreli deforme olmayan yapı
Platform Bileşenleri: MPE Entegre Ergonomik Makine Tablası
- Malzeme: Mermer
- Özellik: 500*800, 500*1000
- Kompakt yapıya sahip entegre tasarım, kolay bakım için
- Ergonomik tasarım operatör yorgunluğunu azaltır
