Kontur ve Yüzey Analizi için Endüktif Dijital Profil Ölçüm Sistemi

Tüm yüzeyler boyut, şekil, pürüzlülük ve dalgalanma gibi ölçülebilir unsurlar içerir. Yüksek hassasiyetli bileşenler, tüm bu unsurların kapsamlı bir analizini gerektirir:

• Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişkilere göre tanımlanan yüzey fonksiyonel şekilleri
• Şekil: Makine hatasından kaynaklanan hedef yüzey şeklinden (düzlem, küre, koni vb.) sapma
• Pürüzlülük: Kesici takımlar veya işleme süreçleri gibi faktörlerden kaynaklanır
• Dalgalanma: Titreşim, yetersiz rijitlik veya diğer proses kararsızlığı faktörlerinden kaynaklanan ideal olmayan makine etkileri

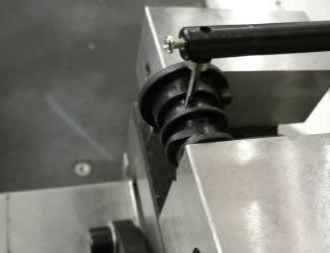

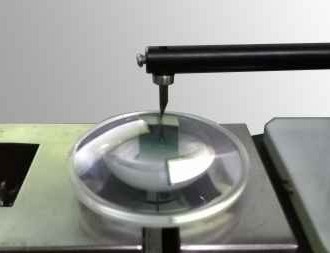

Küçük aralıklı, yüksek hassasiyetli kontur ölçümü için endüktif profil sensörü. Endüktif sensörlerin mutlak doğrusal doğruluğu aralığa bağlıdır, daha büyük aralıklar daha düşük doğrulukla sonuçlanır. Ölçüm prensibi, sonsuz doğrusal alt bölme ile maksimum çözünürlük sağlar ve doğasında bulunan doğruluk sınırlamalarını ortadan kaldırır.

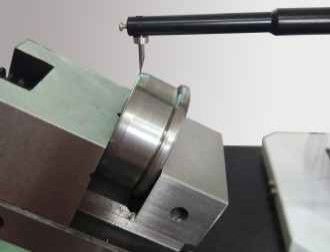

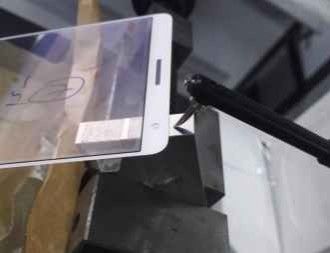

Endüstriyel uygulamalar arasında rulman endüstrisi makara ve yarış yolu ölçümleri (tipik olarak 5-10 µm), cep telefonu ekran kalınlığı ölçümü, arka ışık ekran kaplaması ve cep telefonu endüstrisindeki baskılı devre kaplama kalınlığı ölçümü gibi küçük ölçekli kontur yüzey ölçümü yer alır.
