Geniş Aralıklı, Kılavuzsuz Yüzey Pürüzlülüğü Sensörlü Dalgalanma ve Kontur Ölçüm Sistemi
Yüzey Pürüzlülüğü Test Cihazı Kontur Ölçüm Sistemi
Geniş Aralıklı Kılavuzsuz Yüzey Pürüzlülüğü Sensörlü Yüzey Pürüzlülüğü ve Kontur Ölçüm Makinemiz ile pürüzlülük, dalgalanma, profil ve daha birçok parametreyi değerlendirin.
Yüzey Ölçüm Analizi Temelleri
Tüm yüzeyler boyut, şekil, pürüzlülük ve dalgalanma gibi ölçülebilir unsurlar içerir. Yüksek hassasiyetli bileşenler, tüm bu unsurların analizini gerektirir:
- Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişkilere göre tanımlanan yüzey fonksiyonel şekilleri
- Şekil: Hedef yüzey şeklinden (düzlem, küre, koni vb.) sapma, genellikle makine hatasından kaynaklanır
- Pürüzlülük: Kesici takımlar veya işleme süreçleri gibi faktörlerden kaynaklanır
- Dalgalanma: Titreşim, yetersiz rijitlik veya diğer kararsız proses faktörlerinden kaynaklanan ideal olmayan makine etkileri
SR2000 Serisi Özellikleri
Üstün fiyat/performans oranı ile performans ve maliyetin en iyi dengesi:
- Standart kurşunsuz geniş aralıklı endüktif sensör
- Pürüzlülük, dalgalanma, profil ve çoklu parametrelerin kapsamlı değerlendirmesi

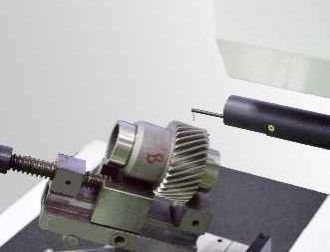

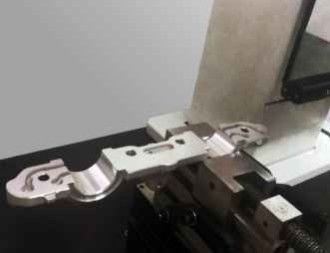

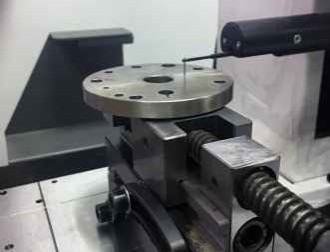

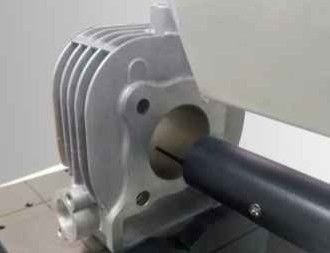

Ölçüm Vaka Çalışmaları
SR2023G-tbo Teknik Özellikleri
| Parametre | Teknik Özellik |
|---|
| X Ekseni Ölçüm Aralığı | 120mm |
| Z Ekseni Ölçüm Aralığı | 420mm |
| Z1 Ekseni Ölçüm Aralığı | ±620µm/262144:1 |
| Pürüzlülük Parametresi Doğrusal Hassasiyet¹ | ±3% |
| Tekrarlanabilirlik | 1δ≤1nm |
| Kesme Dalgaboyu | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Değerlendirme Uzunluğu | λcX2,3,4,5,6,7 |
| Artık Gürültü | ≤0.12µm |
| X Ekseni Sürüş Hızı | 0.05~20mm/s |
| Z Ekseni Sürüş Hızı | 0.2~20mm/s |
Ölçüm Fonksiyonları
Pürüzlülük: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Dalgalanma: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Orijinal Kontur: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Sistem Bileşenleri
R Serisi Kılavuzsuz Pürüzlülük Sensörü
- Çözünürlük: 65536:1/262144:1
- Aralık: ±420µm/±620µm
- Doğrusal Hassasiyet: R:±4%/±3%
- Artık Gürültü: ≤0.007µm/≤0.005µm
- Pürüzlülük Referansı: Kılavuzlu, Kurşunsuz
- Mükemmel frekans tepkisi özelliklerine ve geniş sinyal bant genişliğine sahip kafasız pürüzlülük sensörü
Sürücü Seçenekleri
Dsh Düşük Gürültülü Sürücü / Dch Düşük Gürültülü Seramik Sürücü(İhtiyaçlarınıza göre seçin)
- Ray Seyahati: 100-150mm/180~220mm
- Numara Aralığı: 0.05~2µm/0.05~5µm
- Kontur Düzlüğü: 0.3µm/100mm
- Pürüzlülük Artık Değeri: ≤0.005µm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Ölçüm Hızı: 0.1mm/s
- Düşük gürültülü aktüatör, standart parçalar için profil ölçüm doğruluğu gereksinimlerini karşılar
Sütun Bileşenleri
Cnf Yüksek Hızlı Sütun / Cnfl Yüksek Hızlı Uzun Sütun(İhtiyaçlarınıza göre seçin)
- Aralık: 320~420mm / 520~620mm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Hareket Hızı: 0.2mm/s
- Konumlandırma Hassasiyeti: 0.005mm
- Çerçeve tasarımlı yüksek hızlı sütun, uzun süreli deformasyon direnci, hassas hızlı iletim yapısı
Platform Bileşenleri
Mpe Entegre Ergonomik Makine Masası
- Malzeme: Mermer
- Teknik Özellik: 500*800, 500*1000
- Kompakt yapıya sahip entegre tasarım, kolay bakım, yerden tasarruf
- Ergonomik tasarım operatör yorgunluğunu azaltır
