Endüktif Sensör Tabanlı Yüzey Profili ve Kontur Ölçüm Sistemi
Yüzey Profili ve Kontur Ölçüm Çözümleri
Tüm yüzeyler boyut, şekil, pürüzlülük ve dalgalanma gibi ölçülebilir unsurlar içerir. Yüksek hassasiyetli bileşenler, optimum performansı ve kaliteyi sağlamak için tüm bu unsurların kapsamlı bir analizini gerektirir.
Yüzey Ölçüm Unsurları
- Boyutlar: Yarıçap, açı, mesafe ve özellikler arasındaki doğrusal ilişkilere göre tanımlanan yüzey fonksiyonel şekilleri
- Şekil: Hedef yüzey şeklinden (düzlem, küre, koni vb.) sapma, genellikle makine hatasından kaynaklanır
- Pürüzlülük: Kesici takımlar veya işleme süreçlerinden kaynaklanan yüzey dokusu varyasyonları
- Dalgalanma: Titreşim, yetersiz rijitlik veya diğer proses kararsızlık faktörlerinden kaynaklanan ideal olmayan makine etkileri
SE2000 Serisi Özellikleri
Olağanüstü fiyat-performans oranı ile performans ve maliyet arasında optimum dengeyi sağlamak.
- Çok yönlü uygulamalar için geniş endüktif sensör yelpazesi
- Küçük aralıklı yüksek hassasiyetli kontur ölçüm yetenekleri
- Olağanüstü doğrulukta mikro-profil ölçümü

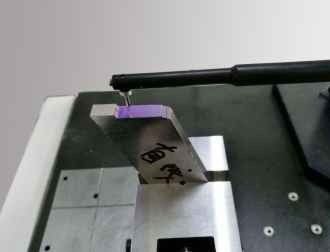

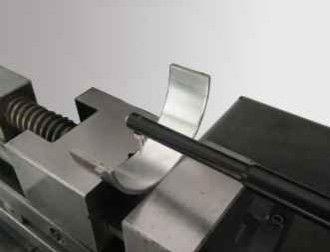

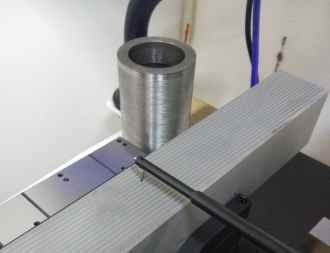

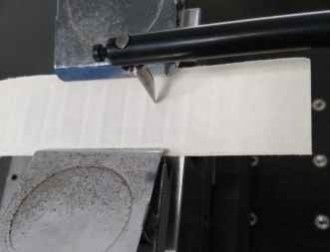

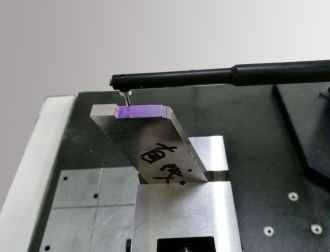

Ölçüm Uygulamaları
SE2022G-tbo Özellikleri
| Özellik | Detaylar |
|---|
| Ölçüm Aralığı - X ekseni | 120mm |
| Ölçüm Aralığı - Z ekseni | 420mm |
| Ölçüm Aralığı - Z1 ekseni | ±0.5mm~±7.5mm/262144:1 |
| Z1 Doğrusal Hassasiyet | 0.07% f.s. |
| Açı Hassasiyeti | ±1´ |
| Düzlük | 0.3µm/100mm |
| X ekseni Sürüş Hızı | 0.05~20mm/s |
| Z ekseni Sürüş Hızı | 0.2~20mm/s |
Ölçüm Yetenekleri
Çeşitli iş parçası yüzeylerinin çizgi unsurlarını, nokta özelliklerini, noktalar ve çizgiler arasındaki mesafe ölçümlerini, mesafe, paralellik, diklik, açı, oluk derinliği, oluk genişliği, yarıçap dahil olmak üzere unsurların konum analizini, düzlük analizini, dışbükeylik analizini ve profil analizini içeren kapsamlı profil analizi.
Sistem Bileşenleri
E Serisi Endüktif Kontur Sensörü
- Çözünürlük: 65536:1 / 262144:1
- Aralık: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Doğrusal Hassasiyet: 0.15% / 0.07%
- Ölçüm Kuvveti: 0.7mg
- Küçük kontur ölçüm uygulamalarında dijital sensörler için eşsiz avantajlara sahip esnek doğruluk/aralık oranı
Sürüş Sistemleri
Dsh Düşük Gürültülü Sürücü / Dch Düşük Gürültülü Seramik Sürücü (Uygulama gereksinimlerine göre seçilebilir)
- Ray Seyahati: 100-150mm / 180~220mm
- Sayı Aralığı: 0.05~2µm / 0.05~5µm
- Kontur Düzlüğü: 0.3µm/100mm
- Pürüzlülük Kalıntı Değeri: ≤0.005µm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Ölçüm Hızı: 0.1mm/s
- Düşük gürültülü aktüatör, standart parçaların profil ölçüm doğruluğu gereksinimlerini karşılar
- Pürüzlülük sensörü ile Ra'yı 0.025 mikronun üzerinde ölçebilir
Sütun Bileşenleri
Cnf Yüksek Hızlı Sütun / Cnfl Yüksek Hızlı Uzun Sütun (Uygulama gereksinimlerine göre seçilebilir)
- Aralık: 320~420mm / 520~620mm
- Maksimum Hareket Hızı: 20mm/s
- Minimum Hareket Hızı: 0.2mm/s
- Konumlandırma Hassasiyeti: 0.005mm
- Deforme olmayan çerçeve yapısına sahip yüksek hızlı sütun tasarımı
- Geniş hız aralığı ve yüksek konumlandırma hassasiyetine sahip hassas hızlı iletim yapısı
Platform Bileşenleri
MPE Entegre Ergonomik Makine Tablası
- Malzeme: Mermer
- Özellikler: 500*800, 500*1000
- Kompakt yapıya sahip entegre tasarım
- Kullanışlı bakım ve yerden tasarruf
- Ergonomik tasarım operatör yorgunluğunu azaltır
